Резисторами называют радиодетали, в которых сосредоточено сопротивление различной величины, препятствующее прохождению электрического тока. Качество, параметры и область применения резистора характеризуются номинальной величиной сопротивления, предельным рабочим напряжением, номинальной мощностью рассеяния, температурным коэффициентом сопротивления, собственными емкостью и индуктивностью.

Номинальная величина сопротивления резистора наносится на его корпус цифрой.

На резисторах малых размеров величина сопротивления наносится на корпус с применением следующего кода:

единицы измерения обозначают буквами (Ом — буквой Е, килоом — буквой К, мегаом — буквой М);

величину сопротивления резистора до 100 Ом выражают в омах, от 100 до 910 Ом — в килоомах, от 100 тысяч до 910 тысяч Ом — в мегаомах.

В зависимости от того, целым числом или десятичной дробью выражается номинальная величина сопротивления, буквы Е, К, М при маркировке ставятся в начале, середине или конце цифр. Если величина сопротивления выражена целым числом, буквы Е, К, М ставят после цифры, сопротивление 47 Ом обозначается 47Е; 27 КОм — 27К; 10 МОм — 10 М.

При выражении величины сопротивления десятичной дробью меньше единицы буквы ставят перед началом цифр; при величине дроби больше единицы — буквы ставят в середине цифр. Например, величина сопротивления

0,51 кОм маркируется К51; 0,27 МОм — М27; т. е. ноль и запятая заменяются буквами, а величины сопротивлений обозначают 4К7 при величине сопротивления 4,7 кОм; 5М1 при величине сопротивления 5,1 МОм.

Номинальная мощность рассеяния — наибольшая мощность, которую резистор может длительное время рассеивать без значительного изменения величины сопротивления.

Предельное рабочее напряжение Uv — максимальное значение напряжения, которое может быть длительное время приложено к резистору без нарушения его электрических и физических параметров.

Температурный коэффициент сопротивления характеризуется изменением величины сопротивления резистора при изменении его температуры на один градус.

Резисторы, применяемые в радиоаппаратуре, делятся на две основные группы: проволочные и непроволочные. Как одни, так и другие могут быть переменными и постоянными.

Постоянные непроволочные резисторы. Отечественной промышленностью выпускается несколько типов поверхностных резисторов: ВС — углеродистые влагостойкие;

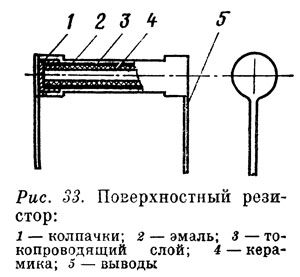

УЛМ — углеродистые, лакированные малогабаритные; УЛИ — углеродистые, лакированные измерительные; МЛТ — металлизированные, лакированные, теплостойкие; КИМ — композиционные, измерительные, малогабаритные; УНУ — углеродистые, незащищенные, высокочастотные; МОУ — металлооксидные, ультравысокочастотные, незащищенные; БЛП — бороуглеродистые, лакированные, прецизионные и т. д. (рис. 33).

Из объемных резисторов широкое распространение получили резисторы типа ТВО — тепло-влагостойкие, объемные (рис. 34).
