Оценка различных схем детекторов



 Детектор с расстроенным контуром, несмотря на его простоту, применяется очень редко из-за непропорциональности амплитуды тока изменению частоты частотно-модулированного сигнала.

Балансный детектор с двумя расстроенными контурами имеет высокую крутизну частотной характеристики, что увеличивает его чувствительность. Недостаток — сложность настройки контуров. Изменение настройки Одного контура приводит к изменению параметров другого контура.

Детектор-дискриминатор прост в настройке, имеет низкий уровень помех.
Детектор отношений обладает высокой чувствительностью и простотой схемы. Недостаток — напряжение выхода при одинаковых условиях меньше, чем напряжение выхода детектора с расстроенными контурами.





Выходные усилители радиоприемников. Задача усилителей мощности — выделение необходимой мощности на нагрузке приемника, в которой происходит преобразование колебаний электрического тока в нужный вид информации. Оконечное усиление сигнала НЧ производится в каскадах предварительного усиления напряжения и усилителях мощности. Количество этих каскадов определяется величиной выходной мощности, обеспечивающей нормальную работу выходных устройств. Обычно в схему радиоприемников вводится по одному каскаду предварительного усиления напряжения и мощности. В радиотрансляционных усилителях количество каскадов усиления бывает большим. Кроме того, в этих усилителях применяются мощные усилительные лампы.



В процессе разработки оконечных усилителей низкой частоты важное место занимает вопрос выбора типа лампы и согласования ее с нагрузкой. Такое согласование обычно производится с помощью выходного трансформатора, в котором первичная обмотка имеет большее число витков, чем вторичная (понижающий трансформатор). В оконечных каскадах усиления мощности с трансформаторным выходом предпочтение отдается лучевым тетродам и пентодам, имеющим большую добротность по сравнению с триодами, и более высокий коэффициент усиления, что сокращает количество усилительных каскадов.


Рассмотрим некоторые схемы усилителей мощности с трансформаторным выходом на электронных лампах и транзисторах.

На рис. 26, б резистор R и емкость С служат для коррекции частотной характеристики усилителя. Из рис. 26, а видно, как через резистор R3 и емкость С1 осуществляется отрицательная обратная связь.

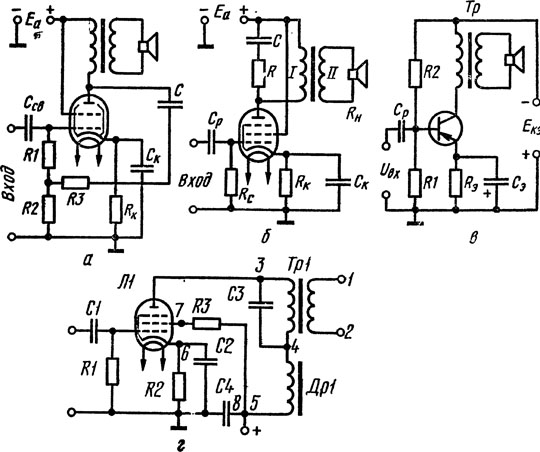

Рис. 26. Выходные каскады приемников:
а — на пентоде с отрицательной обратной связью; б — на пентоде, работающем в режиме класса А; в — однотактный на транзисторе; г — оконечный усилитель с подмагничиванием






Для получения выходных мощностей более пяти ватт применяются двухтактные схемы усилителей на лампах или транзисторах. Каждую из этих схем можно рассматривать как схему, состоящую из двух однотактных усилителей, имеющих одинаковые параметры элементов, входящих в их каскады и питающихся от одних источников анодного напряжения и напряжения смещения. В ламповых выходных двухтактных усилителях применяются режимы усиления А и В. Транзисторные двухтактные схемы в большинстве случаев выполняются с общим эмиттером включения транзистора и работают в режиме усиления В.

В транзисторных усилителях, работающих по двухтактной схеме, нелинейные искажения несколько выше, чем в однотактных. Для получения больших выходных мощностей электронные лампы и транзисторы в усилителях мощности очень часто включают параллельно по нескольку штук.
