УСИЛИТЕЛИ ВЫСОКОЙ ЧАСТОТЫ

Усилители, работающие на частоте принимаемого сигнала, носят название усилителей высокой частоты (УВЧ). Для повышения избирательности радиоприемного устройства применяются резонансные контуры, выполняющие функции нагрузки в цепи анода усилителя высокой частоты. Такие усилители получили название резонансных.

Усилитель должен обеспечить высокую избирательность принимаемого сигнала без его искажения, перекрывать заданный диапазон частот и устойчиво работать. УВЧ могут быть собраны на электронных лампах или на транзисторах. Схемы усилителей на транзисторах имеют некоторые преимущества перед ламповыми по надежности, экономичности, долговечности, механической прочности, малым габаритам и некоторым другим показателям.

В то же время транзисторы уступают лампам по значению коэффициента усиления, имеют низкие входные и выходные сопротивления, сильно зависящие от частоты, очень высокий коэффициент шума, большую зависимость параметров от температуры. Из ламповых усилителей высокой частоты наибольшее распространение получили усилители на высокочастотных пентодах.

По способу включения резонансного контура в анодную цепь усилители бывают с непосредственным, трансформаторным и автотрансформаторным включением (рис. 18). В транзисторных усилителях применяются автотрансформаторная, трансформаторная и емкостная схемы включения резонансных контуров.

Различают два способа включения резонансных колебательных контуров в анодную цепь: с последовательным и параллельным питанием анода.

К достоинствам схем с последовательным включением контура можно отнести высокий коэффициент усиления, но они имеют и существенные недостатки:

при высоких коэффициентах усиления появляется вероятность самовозбуждения каскада через внутрилампо-вые емкости;

ротор конденсатора при последовательном питании находится под высоким напряжением, поэтому для соблюдения мер безопасности требуется применять дополнительные блокирующие элементы, (конденсаторы);

при перестройках конденсатора в контур вводится дополнительная емкость за счет рук оператора;

за счет шунтирования колебательного контура элементами анодной цепи снижается избирательность приемника.

Резонансные усилители с трансформаторным включением контура в анодную цепь применяются в схемах радиоприемников при условии, если резонансная частота контура


fрк = (0,6-0,8) * fмин


К достоинствам этой схемы относят равномерность коэффициента усиления по диапазону, более высокую избирательность, заземление ротора конденсатора, что

обеспечивает безопасность обслуживания, малую чувствительность к пульсациям анодного тока.

Усилители с индуктивно-емкостной связью применяются в случаях, когда без большого усиления сигнала необходимо добиться равномерности усиления во всем диапазоне работы приемника. Обычно в схемах усилителей с автотрансформаторным включением контура ослаблено шунтирующее действие анодной цепи, достаточно высокая избирательность. Усилитель, собранный по такой схеме, работает более устойчиво, чем усилитель с непосредственным включением контура.

По способу включения транзистора различают схемы с общей базой и общим эмиттером. В диапазонах ДВ-КВ наиболее выгодной оказывается схема с общим эмиттером, дающая более высокий коэффициент усиления и меньший уровень шума. В диапазоне СВЧ предпочтение отдается схемам с общей базой.

Устойчивость работы усилителей высокой частоты. Основной причиной, приводящей к нарушению устойчивой работы усилителей, является самовозбуждение, вызываемое взаимным влиянием и установлением паразитной положительной обратной связи между усилительными каскадами. Эта связь между каскадами устанавливается через емкость и индуктивность монтажа, межэлектродные емкости ламп, источники анодного питания, накальные цепи.

В транзисторных усилителях паразитная связь между каскадами может устанавливаться через внутренние связи транзисторов.

Предотвратить самовозбуждение усилителя высокой частоты, обусловленное паразитными связями через общий источник питания можно, установив в цепь питания блокировочный конденсатор (рис.18, б, в) и элементы фильтра.

В диапазоне УКВ работа радиоламп и полупроводниковых

приборов имеет ряд особенностей. Обычные усилительные лампы оказываются непригодными для использования в усилителях высокой частоты. Входные сопротивления ламп становятся малыми, а межэлектродные емкости ощутимыми, и их приходится учитывать при расчете колебательных систем; коэффициент усиления ламп резко падает, возрастают паразитные связи через их элементы. Именно поэтому в усилителях высокой частоты применяются специальные лампы и сверхминиатюрные пентоды.

При построении усилителей высокой частоты особое внимание уделяется фильтрующим элементам (рис. 19). Они устанавливаются в цепях накала, анода, экранной сетки, учитывая то, что емкости и индуктивности обладают большими собственными индуктивностями и емкостями, развязывающие фильтры типов RC и LC обычно выполняют двухзвенными. По принципу работы УКВ усилители аналогичны усилителям КВ диапазона.

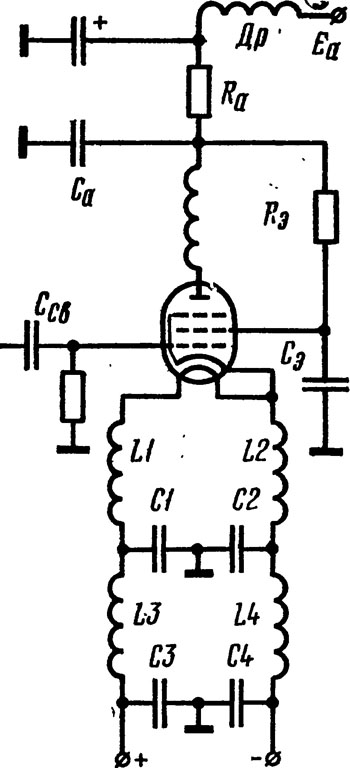

Рис. 19. Схема усилителя УКВ диапазона
