СТРУКТУРНЫЕ СХЕМЫ РАДИОПРИЕМНИКОВ

По принципу усиления сигнала и способам его преобразования все радиоприемники можно разделить на три группы: детекторные, прямого усиления и супергетеро-данные.

Детекторные приемники — это приемники, в которых принимаемый сигнал высокой частоты подвергается преобразованию (детектированию) в напряжение низкой частоты без усиления (даже с некоторым ослаблением в
ступени преобразования) и подается на выходное устройство.

Чувствительность и избирательность детекторных приемников очень низка и практического применения для обеспечения радиосвязи в диапазонах ДВ — КВ они не находят.

Детекторные приейники с последующим усилением сигнала по видеочастоте применяются в диапазоне СВЧ, где даже преобразования в более низкие промежутотаые частоты не дают желательного коэффициента усиления в усилительном каскаде.



В некоторой степени недостатки детекторных приемников устранены в приемниках прямого усиления. В них основное усиление сигнала происходит на несущей частоте с последующим детектированием и усилением его по низкой частоте. Однако и у них есть серьезные недостатки: неравномерность усиления, чувствительности и избирательности по диапазону, низкая чувствительность и избирательность, большое количество регулировок в процессе работы и т. д.

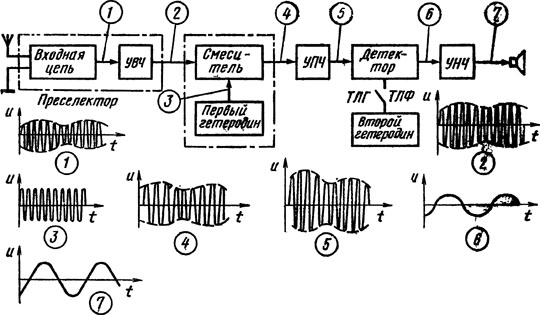

Рис. 16. Структурная .схема супергетеродинного приемника




Недостатки приемников прямого усиления устраняются в супергетеродинных приемниках (рис. 16). Принцип супергетеродинного приема заключается в том, что сигналы несущих частот всего диапазона приемника преобразуются в более низкие промежуточные частоты (с сохранением модуляции), на которых ведется основное усиление сигнала с последующим детектированием и усилением его по низкой частоте.

По сравнению с приемниками прямого усиления супер-гетеродинные приемники имеют более высокую чувствительность и избирательность, больший коэффициент усиления при меньшем количестве усилительных каскадов (основное усиление сигнала ведется на более низкой, чем несущая, промежуточной частоте). В супергетеродинных приемниках ослабляются паразитные связи между каскадами высокой, промежуточной и низкой частот из-за большого разноса частот, на которых они работают. В то же время применение супергетеродинных приемников привело к появлению некоторых недостатков, несвойственных приемникам прямого усиления.

Во-первых, появились условия приема сигналов по симметричному (зеркальному) каналу. Так как приемник одинаково усиливает сигналы двух частот, отличающихся друг от друга по величине двух промежуточных частот Рассмотрим работу супергетеродинного приемника по структурной (функциональной) схеме (см. рис. 16).

Напряжение сигнала с антенны поступает на входное устройство, а затем на усилитель высокой частоты, где происходит предварительное его усиление и подается на смеситель. Одновременно на смеситель поступает и напряжение гетеродина.

которая выделяется в анодном контуре смесителя, настроенного в резонанс с промежуточной частотой. Со смесителя сигнал поступает на усилитель промежуточной частоты, где он проходит основное усиление по напряжению. Если принимается модулированный сигнал, то он проходит преобразование (детектирование) в низкую частоту в детекторной ступени, и затем подается на усилитель низкой частоты. При приеме незатухающих колебаний (телеграфный режим) сигнал промежуточной частоты подвергается вторичному преобразованию в низкую частоту. Для этой цели в схему приемника вводится второй преобразователь с гетеродином. Выработанные вторым гетеродином колебания подаются на смеситель (детектор), где происходит их смешение (модуляция) с промежуточной частотой, в результате чего получается низкая частота. Обычно разность между fпр и частотой второго гетеродина выбирается в пределах ±1—3 кГц.

Таким образом, телеграфные посылки незатухающих колебаний оказываются модулированными частотой ±1—3 кГц. После смешения (второго преобразования) модулированный телеграфный сигнал поступает на детектор, детектируется и, пройдя усиление в УНЧ, подается на выходное устройство приемника.
