Глава I. ЭЛЕМЕНТЫ ТЕХНИЧЕСКОЙ ЭЛЕКТРОНИКИ В АППАРАТУРЕ РАДИОСВЯЗИ

Передача информации на расстояние с помощью электромагнитных колебаний (радиоволн) получила название радиосвязи. Устройствами, осуществляющими такую связь, являются радиопередатчик, преобразующий информацию в энергию радиоволн, и радиоприемник, преобразующий энергию радиоволн в первоначальный вид информации. Для взаимного обмена информацией между двумя или несколькими пунктами на каждом из них требуется установка и радиопередатчика, и радиоприемника.

Комплекс радиоаппаратуры, позволяющий одновременно вести взаимный обмен информацией между различными пунктами, принято называть радиостанцией. Конструктивно передатчик и радиоприемник, входящие в состав радиостанции, могут находиться в общем кожухе или представлять отдельные устройства.

В некоторых радиостанциях для сокращения массы и удобства эксплуатации отдельные устройства могут использоваться при работе в режиме «передача» как элементы радиопередатчика, а при работе в режиме «прием» — в качестве элементов радиоприемника. Такие схемы радиостанций получили название трансиверных.


РАДИОПЕРЕДАЮЩИЕ УСТРОЙСТВА. ПОСТРОЕНИЕ СХЕМ РАДИОПЕРЕДАТЧИКОВ

Требования, предъявляемые к передатчику. Параметры передатчика. Радиопередающее устройство должно обладать:

достаточной мощностью излучения, позволяющей обеспечить передачу информации на заданное максимальное расстояние. Мощность современных радиопередатчиков находится в пределах от долей милливатта до десятков мегаватт: в зависимости от величины мощности различают передатчики малой (до 100 Вт), средней (до 10 кВт), большой (до 1000 кВт) и сверхбольшой (более 1000 кВт) мощности;

высокой стабильностью частоты излучаемых колебаний, обеспечивающей передачу информации без искажения и приема ее без дополнительных подстроек радиоприемных устройств. Нестабильность частоты передатчиков (отношение ухода частоты передатчика к его номинальной частоте) лежит в пределах 10-4—10-6. Некоторые специальные передатчики имеют нестабильность частоты 10-8-10-9

определенным диапазоном частот. Диапазоны работы современных передатчиков лежат в пределах от нескольких килогерц (СДВ-диапазон) до нескольких десятков гигагерц (СВЧ-диапазон). В каждом случае диапазон передатчика выбирается из условий, в которых требуется поддерживать устойчивую связь между корреспоцдентами;

возможностью управления высокочастотными колебаниями. Ввод информации в высокочастотные колебания производится путем изменения их амплитуды, частоты или фазы;

высокой точностью и простотой настройки передатчика, обеспечивающими быстрое вхождение в связь;

надежностью работы в различных условиях эксплуатации.

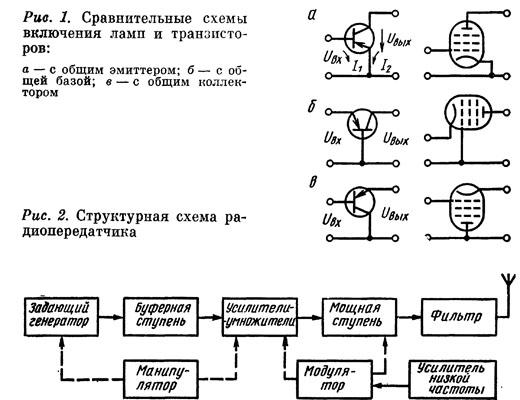

Структурная схема радиопередатчика. История развития радиотехники прошла несколько этапов развития. На этапе ее зарождения для создания электрических колебаний использовались искровые, дуговые и машинные генераторы. На современном этапе для этой цели применяются ламповые и полупроводниковые генераторы. С появлением таких генераторов радиотехника сделала огромный шаг вперед. Работа электровакуумных и полупроводниковых приборов в радиотехнических устройствах имеет много общего и в какой-то мере может быть сравнима (рис. 1).

Простейший радиопередатчик состоит из генератора с самовозбуждением, антенны, управляющего устройства и источника питания. Однако такие передатчики из-за нестабильности частоты и ряда других существенных недостатков в настоящее время почти не находят применения.
Передатчики, удовлетворяющие современным требованиям, строятся по многоступенным схемам (рис. 2) и состоят из:

возбудителя (генератор с самовозбуждением, смеситель, усилители);

промежуточных каскадов (умножители частоты, усилители, буферные каскады);



системы управления колебаниями высокой частоты (модуляторы, манипуляторы, усилители низких частот); выходных каскадов; антенного устройства; источника питания.
