КЛАССИФИКАЦИЯ И УСТРОЙСТВО МАШИН И ОРУДИЙ ДЛЯ ОСНОВНОЙ И ДОПОЛНИТЕЛЬНОЙ ОБРАБОТКИ ПОЧВЫ

Машины и орудия, применяемые при основной обработк почвы, подразделяются по типу рабочих органов на следующие группы: а) отвального типа (плуги); б) рыхлительного типа;

в) фрезерного типа (применяются и при дополнительной обработке почвы); г) ямокопатели.

Плуги могут быть общего назначения для применения гла ным образом в питомниках при выращивании посадочного м териала, и специального назначения (кустарниково-болотны плантажные, лесные и др.). Плуги в зависимости от констру ции корпуса и наличия дополнительных рабочих органов по разделяются на лемешные, дисковые, рыхлительные и д Плуги лемешные в свою очередь делятся на плуги с предплу никами и без них, с почвоуглубителями и без них. По колич ству корпусов, применяемых при лесовосстановлении, плуги д лятся на одно-, двух-, трех-, четырех- и пятикорпусные. По пр знакам воздействия на пласт почвы, его оборачивания плуги специального назначения подразделяются на одно- и двухотвальные.

Машины и орудия рыхлительного типа (лесные дисковые рыхлители, зубовые и дисковые нокровосдиратели, фрезы и др.) используют при полосной и частичной обработке почвы под естественное возобновление хвойных пород. На вырубках с сухими песчаными почвами напочвенный покров и подстилку удаляют узкими полосами (шириной 0,2—0,25 м) и мелкими площадками. На вырубках со свежими песчаными и супесчаными почвами минерализацию почвы производят более широкими полосами (не менее 1 м). На вырубках с влажными почвами целесообразно создавать микроповышения. Минерализация почвы на вырубках должна составлять не менее 25—30 %.

Дополнительная обработка почвы бывает сплошная и междурядная. При сплошной обработке применяют паровые культиваторы, дисковые и зубовые бороны, грядоделатели для поделки гряд под посев семян в питомниках, при междурядной — специальные для этой цели разработанные культиваторы (с рабочими органами звездчатого и дискового типа, полольными лапами и т. д.). Культиваторы по типу рабочих органов подразделяются на лапчатые и дисковые. По способу агрегатирования с трактором машины и орудия для основной и дополнительной обработки почвы бывают прицепные, навесные, полунавесные и монтируемые на самоходное шасси.


Рабочими органами плуга являются корпус, предплужники, дисковый или черенковый нож. В некоторых конструкциях плугов в состав рабочих органов входят почвоуглубители и дополнительные приспособления для применения их в специальных условиях работы. Корпус плуга состоит из лемеха, отвала, полевой доски и стойки. Лемех подрезает пласт почвы в горизонтальной плоскости снизу, а отвал принимает пласт с лемеха, крошит его и оборачивает. Нож служит для отрезания пласта в вертикальной плоскости, а при помощи полевой доски плужный корпус опирается на дно и стенку борозды при работе плуга.

Рабочая форма предплужника имеет форму, аналогичную с корпусом плуга, но меньших размеров: ширина захвата лемеха составляет 2/з, а глубина врезания в почву не более соответствующих размеров основного корпуса. На раме предплужник выносится на 0,3—0,35 м вперед от корпуса плуга, чтобы пласт свободно проходил между ними. Предплужник срезает верхний слой пласта глубиной 0,06—0,12 м и сбрасывает его при вспашке на дно борозды, а основной корпус плуга подрезает основную часть пласта и, поднимая на отвал, крошит ее и одновременно закрывает пласт, сброшенный предплужником на дно борозды.

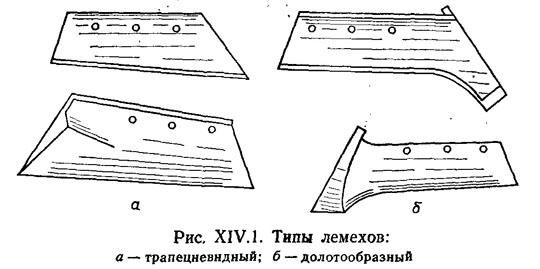

Лемехи имеют трапециевидную или долотообразную форму (рис. XIV.1). Поверхность отвалов имеет определенную кривизну, по характеру которой они делятся на линейчатые и нелинейчатые. Линейчатая поверхность характеризуется тем, что при движении по ней прямой линии она будет совпадать с поверхностью отвала всеми точками. Нелинейчатая поверхность этому условию не отвечает. Большинство отвалов тракторных отечественных плугов имеет линейчатую поверхность. На плугах устанавливают отвалы следующих типов: цилиндрические, культурные, полувинтовые и винтовые (рис. XIV.2). Отличаются они друг от друга формой рабочей поверхности, причем передняя часть ее называется грудью, задняя —крылом.


Корпусы плугов с отвалом цилиндрической формы хорошо крошат почву, но недостаточно оборачивают подрезаемый пласт; плуги с отвалами винтовой формы хорошо оборачивают почвенный пласт, сохраняя его цельность. Отвалы с такой поверхностью имеют необходимый наклон для хорошего оборачивания пласта (наклон образующей кривой). Полувинтовой отвал Оброню оборачивает пласт и очень мало крошит; культурный отвал, оборачивая почвенный пласт, одновременно хорошо крошит его, что очень важно для повышения плодородия почвы и улучшения ее физических свойств.


Косопоставленная наклонная плоскость требует меньше усилия для перемещения клина в почве вдоль оси ОХ, чем прямоидущий клин для перемещения его перпендикулярно лезвию. Деформация пласта почвы, производимая трехгранным клином, дает больший эффект, чем работа трех простых клиньев. Работа, выполняемая плугом, сводится, таким образом, к следующему: отделению пласта почвы толщиной (глубина вспашки) а и шириной Ь, подъему пласта с поворачиванием его в сторону борозды, опрокидыванию пласта в борозду и крошению его.

Одно из главнейших требований, предъявляемых к работе плуга, заключается в полной заделке растительных и других остатков, что достигается оборачиванием пласта растительными остатками вниз.

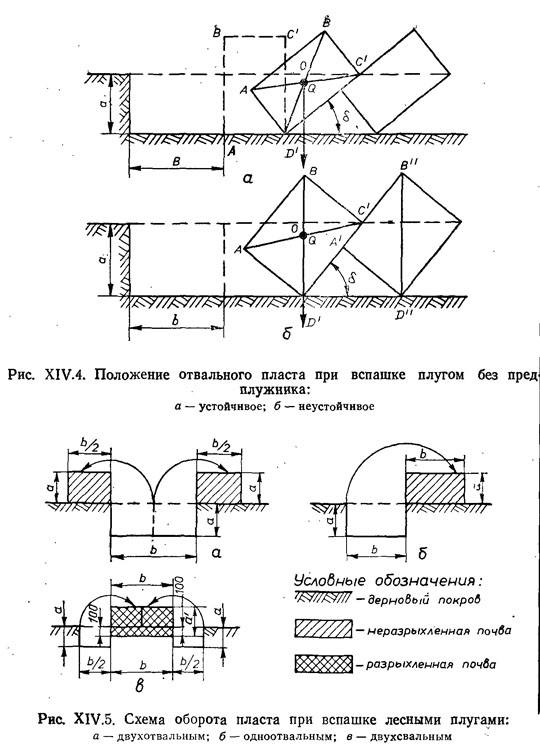

Откинутый в сторону пласт в общем случае смыкается с отвернутым ранее пластом, опираясь на него в точке С' и на дно борозды в точке D' (рис. XIV.4,а). Если принять, что центр тяжести поперечного сечения пласта располагается на пересечении диагоналей в точке О, то в зависимости от того, как расположиться
 вертикаль, проведенная через О, относительно опорных точек, можно предусмотреть, будет ли отвернутый пласт сохранять устойчивое или неустойчивое положение. Когда указанная вертикаль расположится между опорными точками, положение пласта будет устойчивее. Неустойчивое положение будет в том случае, когда диагональ пласта встанет вертикально (см. рис. XIV.4,6) или будет наклонена в сторону борозды. В последнем случае пласт будет опрокидываться обратно в борозду.

Для основной подготовки почвы в лесных питомниках применяют четырехкорпусный навесной плуг ПН-4-35 «Пахарь» общего назначения. Его агрегатируют с тракторами ДТ-75, ДТ-75М и Т-74, оборудованными раздельно-агрегатной гидросистемой. Общее устройство плуга общего назначения представлено на рис. XIV.6.

Для подготовки почвы на раскорчеванных вырубках, площадях, заросших кустарником, осушенных болотах, а также при реконструкции мягколиственных насаждений широко
Используют навескые кустарниково-болотные Плуги: Г1БН-75 в агрегате с тракторами Т-74, ДТ-75, ДТ-75Б и ДТ-75М; ПБН-100А в агрегате с тракторами Т-100МГС и Т-100МБГС; ПБН-3-45 в агрегате с тракторами ДТ-75Б, Т-74, ДТ-75 и ДТ-75М.

Кустарниково-болотные плуги могут быть также применены при обработке почвы под закладку питомников. На площадях, заросших древесной и кустарниковой растительностью, перед вспашкой требуется срезка деревьев кусторезами, сгребание в валы кустарниковыми граблями, а также корчевка пней корчевателями. Все кустарниково-болотные плуги имеют одноотвальные полувинтовые корпуса, а для лучшего оборота пласта на концах отвалов установлены удлинительные перья. Для бороздной обработки почвы на нераскорчеванных или частично раскорчеванных вырубках леса при лесовосстановительных работах применяют специальные лесные тракторные плуги с лемешными корпусами одно- и двухотвального типов навесной конструкции (ПКЛ-70, ПЛП-135, ПКЛН-500А, ПЛО-400, ПЛШ-1,2, ПЛМ-1,3) и дискового типа (ПЛД-1,2).
