КАНАВОКОПАТЕЛИ И ЭКСКАВАТОРЫ ДЛЯ ОСУШЕНИЯ ЛЕСНЫХ ПЛОЩАДЕЙ

КАНАВОКОПАТЕЛИ И ЭКСКАВАТОРЫ ДЛЯ ОСУШЕНИЯ ЛЕСНЫХ ПЛОЩАДЕЙ И ВЫРУБОК

Проведение осушительных канав с помощью мелиоративных машин и орудий необходимо для улучшения лесорастительных условий при естественном и искусственном восстановлении леса ценными породами, а также для улучшения лесоэксплуатации и последующего возобновления леса.

При открытом способе осушения почв для прокладки мелких осушительных канав (каналов) и обеспечения стока вод на вырубках, лесопокрытых площадях и пустырях с избыточно увлажненными почвами применяют канавокопатели двух основных видов: плужные — в виде большого двухотвального плуга, и фрезерные, имеющие два диска с фрезами в качестве рабочего органа.

Канавокопатели подразделяются на прицепные колесные и навесные. При движении трактора плужный корпус канавокопателя заглубляется в грунт, который по отвалам непрерывно поднимается из выемки на поверхность. У канавокопателя фрезерного типа отвал разрезает грунт на две ровные части и подает его на фрезы канавокопателя, а лопатки разбрасывают грунт по поверхности участка.

Канавокопатели, предназначенные для устройства осушительной сети, вырезают в плотном теле грунт, который поднимается на поверхность и бермоочистителями отодвигается от бровки на обе стороны канавы, образуя берму шириной 0,4— 0,7 м. Профиль поперечного сечения осушительной канавы, подготовленной канавокопателем, показан на рис. XIII.8.

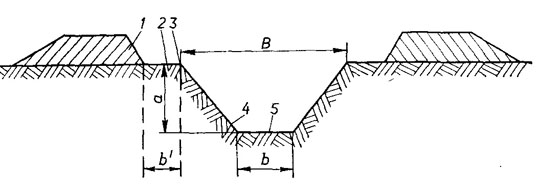

Рис. XIII.8. Профиль поперечного сечения осушительной канавы:
1 — кавальер; 2 — берма; 3 — бровка; 4 — откос; 5 — дно; с —глубина канавы; В — ширина канавы поверху; b — ширина канавы по дну; Ь'—ширина бермы

При устройстве и ремонте осушительных канав наибольшее распространение получили лесные прицепные канавокопатели ЛКА-2М и навесные ЛКН-600 и ПКЛН-500А соответственно глубиной до 0,8, 0,7 и 0,5 м.

Основными узлами канавокопателя ЛКА-2М являются: рама сварной конструкции, состоящая из грядиля, швеллеров и двух боковых балок; корпус (рабочий орган), состоящий из остова, отвалов, ножей-откосников, лемеха и черенкового ножа (установлен с отрицательным углом резания, равным 57°); колеса и подъемное устройство. Рабочими органами канавокопателей ЛКН-600 и ПКЛН-500А являются двухотвальные корпусы плужного типа с черенковыми ножами и бермоочистителями. Канавокопатель ЛКА-2М агрегатируют с двумя тракторами Т-100МБ (Т-130Б), один из которых оборудован подъемной лебедкой Д-269, другой — тяговой лебедкой ЛМ-47. Канавокопатель ЛКН-600 агрегатируют с тракторами Т-100МБГС или Т-130БГ-3, а плуг-канавокопатель ПКЛН-500А — с тракторами Т-100МБГС (Т-130), ДТ-75Б, ТДТ-75 и ЛХТ-55.

Лесной однокорпусный плуг ПЛО-400 предназначен для полосной подготовки почвы на вырубках путем образования двух пластов с одновременной прокладкой борозд глубиной до 0,4 м для поверхностного осушения площадей. Обязательным условием для нормальной работы плуга ПЛО-400 является предварительная раскорчевка вырубок. Основными узлами плуга являются рабочий орган и бермоочистители. Рабочий орган состоит из остова (стойки), корпуса плужного типа, подвижной каретки, механизма подъема бермоочистителей, черенкового ножа, лемеха и ножей-откосников. Корпус изготовлен в виде двух отвалов, жестко связанных сзади распоркой. Плуг агрегатируют с тракторами Т-100МГС, Т-100МБГС и ЛХТ-55.

Фрезерный канавокопатель КФН-1200А (ЭТР-123) предназначен для прокладки за один проход канав глубиной до 1,35 с заложением откосов 1 : 1 в переувлажненных торфяных грунтах (при наличии разложившейся погребенной древесины) минеральных грунтах 1-й категории с каменистыми включениями размером более 80 мм. Фрезерный канавокопатель представляет собой навесное оборудование, монтируемое на тракторе Т-100МБГС и Т-130БГ-3. Рабочий орган выполнен в виде двустороннего отвала с симметрично расположенными по бокам двумя дисковыми фрезами, установленными под углом 45° к горизонту. Привод фрез осуществляется от вала отбор мощности трактора.

При осушительных работах, кроме названных выше, применяют универсальный навесной канавокопатель-заравниватель КЭУ-0,3 с рабочим органом плужного типа, навешиваемый и тракторы ДТ-75, ДТ-75М и Т-74. При движении агрегата канавокопатель заглубляется и нарезает канаву глубиной 0,25 м шириной по дну 0,3 м с заложением откоса 1:1.

При закрытом способе осушения почв воду с участка отводят подземными дренами, изготавливаемыми из различных материалов в виде водопроницаемых труб или в виде кротовин и щелей, формируемых в осушаемом грунте. По особенностям устройства дрен различают материальный дренаж — гончарный, пластмассовый и т. д., и нематериальный — кротовый и щелевой. Материальный дренаж представляет собой траншею, на дне которой уложены трубы или водопроницаемые материалы, засыпанные грунтом. Чтобы вода нормально отводилась из почвы, дренажные линии должны иметь уклон к закрытому или открытому собирателю или водоприемнику и допустимый зазор между трубками 1—2 мм. Наиболее часто для осушения и улучшения дренажа применяют дренажные машины Д-657 (КН-1200).

При прокладке магистральных канав и их очистки используют универсальные экскаваторы на гусеничном ходу. В ряде случаев для прокладки канав применяют канавокопатели в комплексе с экскаваторами, что улучшает качество работы и повышает производительность на прокладке осушительных канав глубиной более 1 м.

На мелиоративных работах наибольшее распространение получили одноковшовые универсальные полноповоротные экскаваторы на гусеничном ходу Э-304В, ЭО-2131А и некоторые другие с ковшом емкостью 0,4 и 0,25 м3.

Для разравнивания кавальеров вдоль осушительных канав, проложенных экскаваторами на минеральных землях, используют бульдозеры Д-694А, а на оторфованных — бульдозеры Д-493А.
