Топляко-подъемный агрегат ЛС-41



Топляко-подъемный агрегат ЛС-41 (рис. Х.7) предназначен для извлечения со дна водоемов подвесным захватом грейферного типа затонувших карчей и бревен, а также для дноуглубления в небольших объемах при помощи челюстного грейфера емкостью 0,75 м3. Плавучее основание агрегата состоит из трех понтонов — среднего (основного) и двух боковых. Обводы понтонов прямостенные со срезами у днища в носовой части. Боковые понтоны прикрепляются к основному (среднему) при помощи специальных разъемных соединений. Основное оборудование размещено на среднем понтоне, который водонепроницаемыми переборками разделен на шесть отсеков. В кормовой его части установлена поворотная платформа, на которой укреплены решетчатая стрела, кабина крановщика, грейферная и стрелоподъемная лебедки, механизм поворота и рабочее оборудование. Вылет стрелы от кормы составляет
8,6 м, от бортов — 8,27 м, грузоподъемность 4 т. Рабочий угол поворота крана 240° (по 120° от диаметральной плоскости на каждый борт). Привод всех механизмов электрический от серийного дизель-электрического агрегата ДЭС-60Р мощностью
73,6 кВт. В носовой части основного понтона расположена рулевая рубка, машинное отделение и бытовые помещения.

На боковых понтонах расположены четыре папильонажных и одна шпилевая лебедки и пять якорей по 100 кг. Для передвижения в районе производства работ в корме боковых понтонов установлены два водометных движителя, позволяющие агрегату передвигаться со скоростью 1,4 м/с.

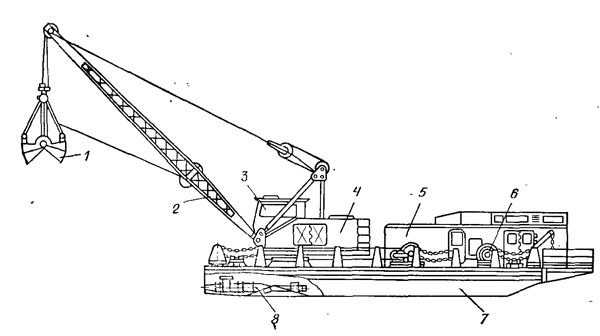

Рис. Х.7. Топлякоподъемный агрегат ЛС-41:
1 — грейфер; 2—стрела; 3 — рубка; 4 — поворотная платформа; 5 — машинное отделение; 6 — папильонажная лебедка; 7 — плавучее основание; 8 — движитель
