Патрульное землесосное судно В-37 (рис. Х.6), созданное КБ производственного объединения «Вычегдалесосплав», предназначено для оперативного углубления песчаных перекатов во время сплава леса при низких уровнях воды. Корпус судна плоскодонный с плавными обводами носа и кормы. Габаритные размеры корпуса: длина 19,2 м, ширина 6,3 м, высота борта 1,2 м, осадка 0,55 м, водоизмещение 45 т. По длине корпус разделен на три отсека. В первом (носовом) отсеке расположены фундамент поворотного грунтозаборного и пульпо-метного устройства, насос гидрорыхлителя, лебедка; во втором— две двухместные каюты и бытовые помещения. В третьем отсеке расположено машинное отделение, в нем установлено основное силовое оборудование. Источником энергии на судне является двигатель ЗД12 мощностью 220 кВт, соединенный через редуктор с судовым движителем и вращающий его во время хода судна. Скорость хода 4,5 м/с. При выполнении дноуглубительных работ двигатель работает на электрогенератор СГД101-6 мощностью 125 кВт, с частотой вращения 1500 об/мин. От вала отбора мощности двигателя работает насосная станция, состоящая из пяти гидронасосов НШ-46; она обеспечивает работу гидроприводов всего технологического оборудования за исключением приводов грунтового насоса и водяного насоса гидрорыхлителя, которые приводятся в действие от электродвигателей.

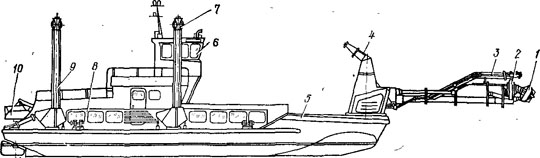

Рис. Х.6. Патрульное землесосное судно В-37:
1 — всасывающий грунтозаборный наконечник; 2 — грунтовой насос; 3 — гидромонитор; 4 — пульпомет; 5 — корпус судна; 6 — рубка управления; 7 — прикольные сван; 8 —машинное отделение; 9 — напорные сван; 10—шлюпка

На палубе носовой части расположена поворотная платформа с опорным кругом, которая при помощи гидродвигателя может поворачиваться вокруг вертикальной оси. К платформе на горизонтальной оси прикреплена рама грунтозаборного устройства. На погружаемом конце этой рамы смонтированы грунтовой насос погружного типа с трехлопастным рабочим колесом, всасывающий грунтозаборный наконечник с гидравлическим рыхлителем и гидромонитор. Грунтовой насос приводится в действие через длинный вал от электродвигателя, расположенного на противоположном (верхнем) конце рамы. Всасывающий грунтозаборный наконечник окружен гидравлическим рыхлителем, который состоит из коллектора и укрепленных на нем в два ряда коротких сопел диаметром 16 и 9 мм, обращенных в сторону размываемого грунта. Забортная вода в коллектор подается насосом, расположенным в носовом отсеке судового корпуса. Насос 6к-8а обеспечивает подачу воды 0,05 м3/с и развивает напор 30 м вод. ст. Струи воды через сопла выбрасываются со скоростью 16,5 м/с и разрушают извлекаемый грунт.

От напорного патрубка грунтового насоса по раме проложен напорный пульповод, заканчивающийся пульпометом, установленным на палубе в носовой части судна. Пульпомет имеет независимый привод поворота в горизонтальной плоскости для изменения направления выброса пульпы. Дальность выброса пульпы 30 м. С напорным пульповодом пульпомет соединяется гибким рукавом.

Установленный на конце рамы грунтозаборного устройства гидромонитор предназначен для размыва и выброса плотной водяной струей за пределы прорези случайных донных препятствий (карчей, занесенных грунтом затонувших бревен и др.). Гидромонитор соединен с напорным трубопроводом, идущим от грунтового насоса. Вода к гидромонитору может подаваться только при перекрытом пульпомете. Таким образом, грунтовой насос может работать или на засасывание гидросмеси и выброс пульпы через пульпомет, или на засасывание воды и выброс ее через гидромонитор. Выходные отверстия пульпомета и гидромонитора снабжены наружными клапанами, плотно закрывающими их при помощи гидроцилиндров. Если грунтовой насос работает на выброс пульпы, то клапан пульпомета открывается, а клапан гидромонитора закрывается; при подаче грунтовым насосом воды на гидромонитор закрывается клапан пульпомета и открывается клапан гидромонитора.

При работе на прорези грунтозаборное устройство получает поперечное перемещение в обе стороны за счет поворота платформы с укрепленной на ней рамой грунтозаборного устройства. В продольном направлении грунтозаборное устройство перемещается вместе с корпусом судна при помощи трубчатых свай — двух напорных и двух прикольных, симметрично расположенных по бортам. Вперед судно перемещается опущенными на грунт напорными (кормовыми) сваями при поднятых передних прикольных сваях. Напорные сваи под действием гидроцилиндров плавно наклоняются вперед и перемещают судно на

1 м. После этого прикольные сваи опускаются и фиксируют судно. В это время напорные сваи поднимаются и принимают исходное положение для выполнения следующего шага. Подъем и опускание свай выполняются гидролебедками. При переходе на новые участки работ все сваи поднимаются, рама грунтозаборного устройства разворачивается в сторону кормы и без разборки принимает походное положение.

Производительность землесоса по грунту 150 м3/ч, по пульпе 900 м3/ч, глубина разработки до 4 м, ширина разрабатываемой прорези за один проход до 13 м, толщина снимаемого слоя грунта за один проход до 1 м. Управление работой всего оборудования дистанционное, из рубки. Землесос обслуживают

2 человека. Согласно правилам Регистра судно оборудовано системами осушения, водяного отопления, пожаротушения и фановой системой. В систему водяного пожаротушения включен насос гидрорыхлителя. Для этого в напорном водоводе его установлена задвижка и сделан пожарный вывод на палубу.
