Грунтовые насосы

Для перекачивания смеси воды с грунтом (пульпы) применяют грунтовые насосы. Термин «грунтовой насос» введен ГОСТ 9075 — 63 взамен термина «землесос». Конструкция грунтового насоса по сравнению с водяным обладает некоторыми особенностями, вызванными неоднородностью перекачиваемой смеси и ее абразивными свойствами. Содержание в смеси твердых крупных включений вынуждает применять в насосе увеличенные проходные сечения, которые понижают скорость, и насос получается относительно тихоходным. Тихоходность насосов обусловливает их повышенные габарит и массу. Для беспрепятственного пропуска крупных включений число лопастей в рабочем колесе делают от двух до четырех, ширину рабочего колеса увеличивают. Вследствие этого, а также вследствие прокачивания абразивной среды и конструктивного исполнения, учитывающего технологичность сборки и разборки при замене изношенных рабочих колес, КПД грунтовых насосов всегда ниже, чем у насосов такой же производительности для перекачивания чистой воды.

Корпус грунтовых насосов делается разъемным с внутренними защитными дисками из износоустойчивых сталей. Для обеспечения герметичности внутренней полости корпуса насоса имеется сальниковое уплотнение с водяной промывкой. Его монтируют в кольцевом пространстве коробки, охватывающей консольную часть вала. Чистая вода для промывки подается от вспомогательного насоса через патрубок в распределительное кольцо сальниковой коробки под давлением на 50—100 кПа большим рабочего давления в грунтовом насосе. Чистая вода создает противоток пульпе, оттесняет частицы грунта и не дает им проникнуть в сальник. Этим достигается защита поверхностей от воздействия пульпы и абразивного износа.

На землесосных машинах для лесной промышленности устанавливают грунтовые насосы марки 12ГруЛ-12 (по ГОСТ 9075 — 75). Буквы и цифры, составляющие марку грунтового насоса, означают: цифры, стоящие перед буквами,— диаметр входного патрубка (в мм), уменьшенный в 25 раз: Гр — грунтовой; у — увеличенное проходное сечение проточной части; Л — легкий однокорпусный; цифры после букв — коэффициент быстроходности, уменьшенный в 10 раз.

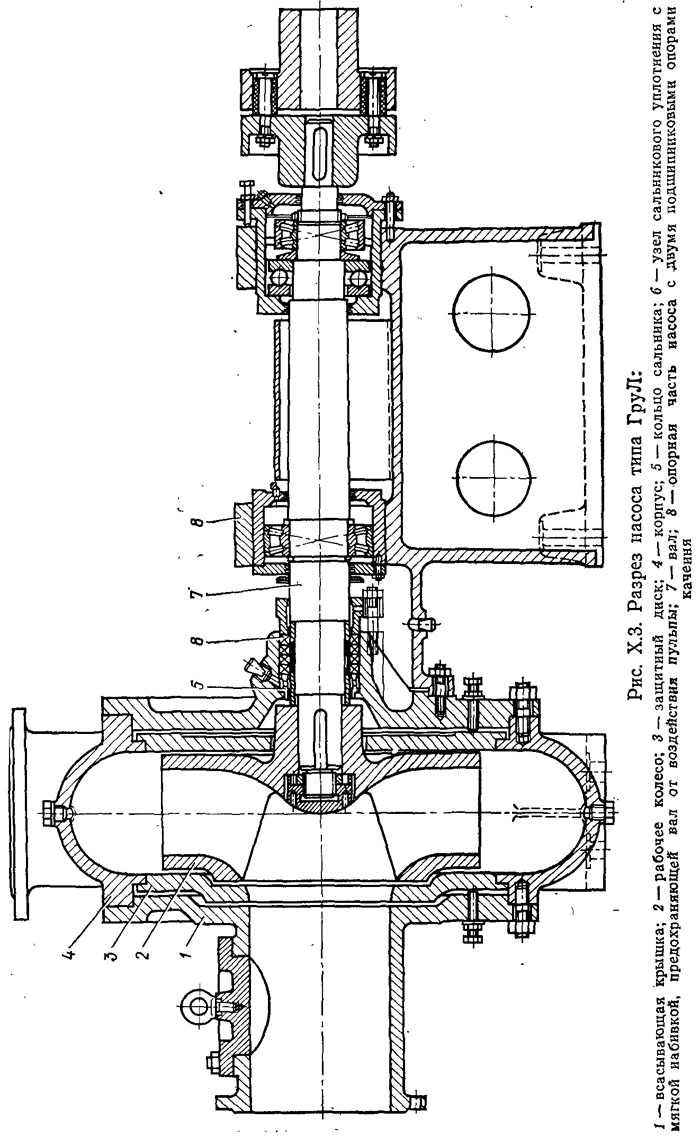

Под коэффициентом быстроходности грунтовых насосов понимают ту частоту вращения, при которой данный тип насоса, затрачивая мощность 0,736 кВт, создает напор 1 м вод. ст. Насос 12ГруЛ-12 обеспечивает подачу 0,367 м3/с и создает напор 28 м столба жидкости. Потребляемая мощность при перегрузочном режиме 173 кВт, частота вращения вала 730 об/мин, диаметр рабочего колеса 650 мм, проходное сечение 180 мм, КПД 0,67, допустимая вакуумметрическая высота всасывания 7,4 м вод. ст. Разрез этого насоса представлен на рис. Х.З.
