ЛЕНТОЧНОПИЛЬНЫЕ СТАНКИ ДЛЯ РЕЗКИ ДЕРЕВА
Режущим инструментом ленточнопильных станков являются бесконечные тонкие
пильные полотна. К преимуществам этих станков относятся непрерывность
поступательного движения пильной ленты с высокой скоростью резания
(30—50 м/с) и незначительная ширина пропила (1,2—2,6 мм), что при
высокой производительности обеспечивает малые потери древесины.
В зависимости от назначения станки подразделяются на три группы: 1) для
распиливания бревен преимущественно больших диаметров; 2) для ребрового
распиливания брусьев, толстых
досок, горбылей на тонкие дощечки или заготовки; 3)
столярные, преимущественно для криволинейного распиливания по наружному
контуру.
Принципиальная схема ленточнопильных станков ЛБ240, ЛБ150 для распиловки
бревен приведена на рис. III.37, а. Пильная лента 4, натянутая на
ведущий 8 и ведомый 2 вращающиеся
шкивы, осуществляет продольный пропил бревна,
подаваемого тележкой 7. Ведомый шкив 2 осуществляет натяжение пильной
ленты при помощи груза 1 или пружины. Для устойчивости пильной ленты во
время работы служат верхние 3 и нижние 6 боковые ограничители и задний
ролик 9. Щетка 5 очищает нижний шкив от грязи и опилок.

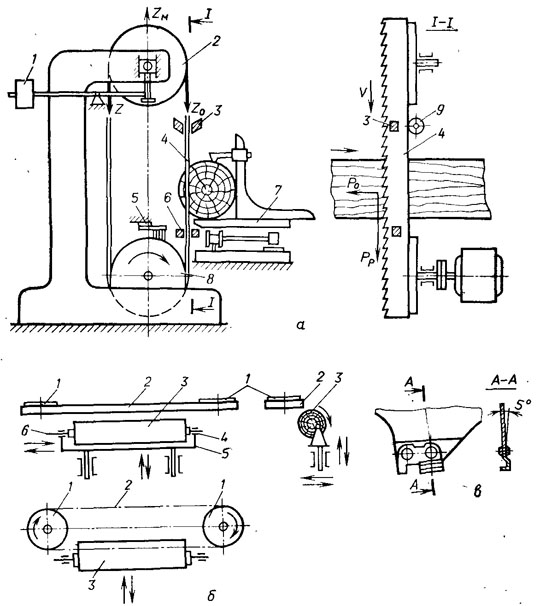

Рис. 111.37. Принципиальная схема ленточнопильных
станков:
а—для распиловки бревен; б —для выпиловки шпал; в — режущий зуб
ленточно-пильного автомата
Механизм подачи состоит из тележки, рельсового пути и привода тележки.
Бревно крепится на тележке стойками с захватами, срабатываемыми
гидроцилиндрами (аналогично у тележек шпалорезных станков). Синхронное
поперечное перемещение стоек на толщину отпиливаемой части бревна
производится электродвигателем через цепную зубчатую и винтовые
передачи. Тележка перемещается по рельсовому пути от канатнобарабанного
привода от электродвигателя постоянного тока через редуктор.
Подача тележки при рабочем ходе от 1,3 до 2 м/с, при обратном ходе 2—3
м/с.
Ленточнопильный станок ЛО-43 (рис. III.37, б) предназначен в основном
для получения шпал, однако при установке специальных зажимов его можно
использовать для распиловки низкокачественной древесины. Станок включает
механизм пиления и суппорт для торцового зажима и подачи кряжей на
распиловку. Механизм пиления выполнен в виде двух горизонтально
расположенных шкивов 1 диаметром 1700 мм, на которых установлена
ленточная пила 2 со специальными зубьями ПЦУ-10,26 (рис. III.37, в),
прикрепленными к полотну пилы заклепками. Такие зубья позволяют получать
при продольном пилении стружку (в отличие от опилок), которая может быть
использована как упаковочный материал и сырье для других производств.
Суппорт 5 (рис. III.37, б) имеет устройство для поштучной подачи
шпальных кряжей 3 и состоит из манипулятора и питателя. На концах балки
манипулятора суппорта смонтированы механизмы зажима и поворота кряжа
(позиции 4, 6).
Балка центров манипулятора перемещается в горизонтальном и вертикальном
направлениях. На пути движения кряжа к приемным вилкам центрирующего
устройства суппорта щупом замеряется диаметр кряжа и вводится в действие
соответствующая программа (схема) раскроя. В системе автоматического
управления предусмотрено девять программ раскроя.
