Стационарная бункерная установка МСГ-3 (МСГ-3-1) предназначена для групповой очистки деревьев от сучьев преимущественно елово-пихтовых пород в условиях нижнего склада с большим грузооборотом (более 200 тыс. м3 в год). Очистка деревьев от сучьев осуществляется путем их обламывания, истирания и срезания ножами и фрезами. Установка (рис. III.19, а) представляет собой V-образный открытый сверху бункер с наклонными боковыми стенками. Одна наклонная стенка состоит из сварных рам с направляющими, по которым движутся со скоростью 0,5 м/с девять пластинчатых тяговых цепей с башмаками-захватами. В верхней части бункера установлен привод для цепей, состоящий из двух электродвигателей мощностью по 75 кВт каждый, двух редукторов РМ-100 и приводного вала с десятью ведущими звездочками. В верхней части наклонной стенки установлены рычажные ограничители, которые ограничивают подъем деревьев тяговыми цепями и способствуют сброске их вниз. В нижней части стенки в зоне вершин деревьев между цепями установлены в два ряда фрезы для срезания и зачистки сучьев (рис. 111.19,6).

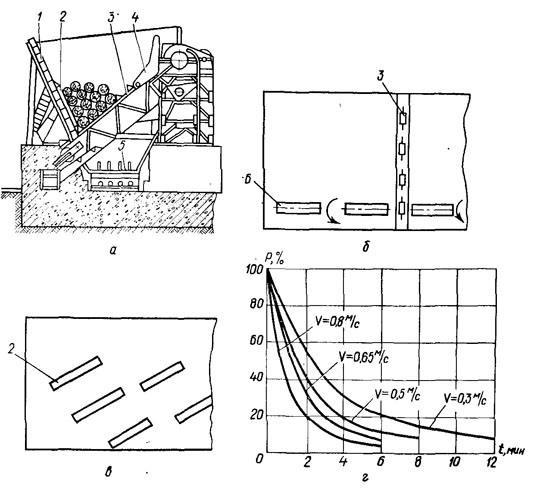

Рис. 111.19. Установка групповой очистки деревьев от сучьев МСГ-3 (МСГ-3-1):
а — схема установки: 1 — бункер с наклонными стенками; 2 — ножи; 3 — тяговые цепи с башмаками-захватами; 4— рычажный ограничитель; 5 — транспортер для уборки сучьев; 6 — вид на стенку бункера с расположением фрезерных головок: 5 —фрезерные головки,- в — вид на другую стенку бункера с расположением ножей; г — график зависимости степени очистки деревьев от сучьев P=f(o, t) при Т=10 °С

На другой стенке в нижней ее половине установлены по всей длине ножевые блоки. Ножи в блоках установлены под углом к горизонту, они также срезают и зачищают сучья (рис. III. 19,в). Под бункером размещен транспортер для уборки сучьев и подачи их к месту переработки.

Пачка деревьев объемом 20—30 м3 краном подается в бункер установки, после чего она включается в работу. Цепи транспортера с башмаками-захватами перемещают деревья, заставляя их вращаться, ударяться друг о друга и ножи очищаться от сучьев. Фрезы дополнительно улучшают зачистку сучьев. Процесс очистки длится 7—15 мин летом и 4—7 мин зимой. Хлысты из бункера выгружаются на приемную площадку раскряжевочной установки башмаками-захватами при повернутых в обратную сторону рычажных ограничителях.

Установка МСГ-3 обладает большой производительностью (до 500—600 м3 в смену), однако качество очистки деревьев часто не удовлетворяет требованиям ГОСТа, особенно в весеннелетний период. В этих случаях доочистка стволов деревьев от оставшихся сучьев выполняется электросучкорезками РЭС-2.

Степень очистки стволов от сучьев Р зависит от температуры Т, скорости движения цепей v, продолжительности обработки одной пачки t и породы обрабатываемых деревьев. Для ели при Т=10 °С зависимость P = f(v, t) характеризуется кривыми, приведенными на рис. III.19, г. Из этих кривых видно, что наиболее интенсивно сучья отделяются в течение первых нескольких минут (4—6 мин). Установленная мощность МСГ-3 181 кВт.
