Сучкорезная установка Л0-69, так же как и ПСЛ-2А, относится к установкам открытого типа с продольной подачей деревьев. Основными узлами являются: загрузочный лоток, манипулятор, протаскивающий механизм, сучкорезная головка, приемный лоток со сбрасывателями, транспортер уборки сучьев, устройство для срезания вершин, гидропривод и электропривод с пультом управления, установленным в операторском помещении.

Технологическая схема размещения всего оборудования на нижнем складе аналогична схеме размещения оборудования установки ПСЛ-2А за исключением того, что перед сучкорезным устройством устанавливается (дополнительно к приемной площадке или без нее) загрузочный лоток.

Загрузочный лоток предназначен для размещения пачки деревьев объемом 25—30 м3 и последующей подачи их в обработку. Он состоит из двух параллельных горизонтальных платформ, выполненных из коробчатых ферм и установленных перпендикулярно продольной оси сучкорезной головки. Платформы по концам имеют бортовые стойки-ограничители. Вдоль продольной оси ферм имеются рычаги-сталкиватели, одни концы которых шарнирно закреплены в ферме со стороны сучкорезной головки, а в середине посредством шарнира установлены штоки гидроцилиндров, другие концы цилиндров закреплены в нижней части лотка. При включении цилиндров рычаги-сталкиватели перемещают пачку деревьев в сторону сучкорезной головки в зону действия гидроманипулятора. От дальнего конца лотка деревья перемещаются при помощи вспомогательного ры-чага-сталкивателя, который позволяет сократить и время работы манипулятора на загрузке. Управление сталкивателями осуществляется оператором. Как и у двухниточного подтаски-вателя в установке ПСЛ-2А, комлевая платформа загрузочного лотка короче вершинной, так как вершины деревьев перемещаются непосредственно на ось сучкорезной головки.

Манипулятор по своей конструкции и принципу работы идентичен манипулятору установки ПСЛ-2А.

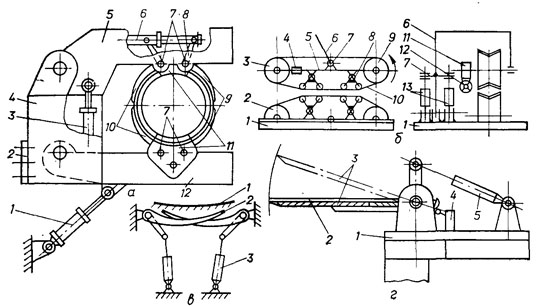

Рис. 111.18. Схемы механизмов установки ЛО-69:
а — сучкорезной головки; б — протаскивания; в — сбрасывателей; г — срезания вершин

Сучкорезная головка (рис. 111.18, а) состоит из следующих узлов: рамы 4, верхней 5 и нижней 12 режущих челюстей, гидроцилиндров 1 и 3. На каждой из челюстей установлены по два боковых ножа 9 и 10 и по одному среднему 11. Боковые ножи
9 и 10 установлены на осях 7 и снабжены проушинами 8, соединенными с гидроцилиндрами 6. Рама 4 фланцем 2 крепится к силовому блоку. Гидроцилиндрами 1 и 3 осуществляется закрытие и открытие челюстей 5 и 12, а гидроцилиндрами 6 — раскрытие и закрытие боковых ножей 9 и 10 обеих челюстей. Управление гидроцилиндрами осуществляется с пульта управления. Сучья падают в лоток транспортера отходов.

Сучкорезная головка позволяет обрабатывать сильно искривленные участки ствола, для чего челюсти с ножами разводятся.

Вследствие этого имеется возможность пропускать через сучкорезную головку деревья без предварительной их подсортировки как по диаметрам, так и по породам. Диаметры обрабатываемых деревьев, пропускаемых через сучкорезную головку (в зоне ножей), лежат в пределах от 7 до 50 см, а в зоне протаскивающего механизма до 80 см; максимальная кривизна ствола 1&%.

Протаскивающий механизм предназначен для продольного перемещения дерева со скоростью 2,2 м/с при очистке его от сучьев. Он состоит из следующих основных узлов (рис. III.18, б): рамы 1, верхней и нижней кареток. Верхняя каретка со-

стоит из рамы 5, на которой крепится приводное устройство, состоящее из электродвигателя 12, редуктора 11, соединенного муфтой с ведущим валом, на котором жестко посажена звездочка 9, приводящая в движение гусеничную ленту 10, состоящую из стальных литых траков. В передней части рамы 5 находится натяжное устройство 4, включающее два натяжных винта, воздействующих на натяжной ролик 3. Гусеница 10 в нижней части движется по блоку катков 8, установленных на балансирных подвесках и дающих возможность осуществлять более полный контакт гусеницы с поверхностью протаскиваемого дерева.

Рама 5 свободно посажена на центральную ось 7, проходящую через рычаг 6, который шарнирно соединен с рамой 1. Рычаг 6 в средней своей части соединен с гидроцилиндрами 13, поворачивающими рычаг 6 и перемещающими верхнюю каретку в вертикальной плоскости. Перемещение каретки дает возможность осуществить прижим к протаскиваемому дереву,

а при обратном перемещении создать условия для загрузки очередного дерева гидроманипулятором между гусеницами сбоку кареток.

Нижняя каретка 2 состоит из тех же частей, что и верхняя, за исключением того, что она не имеет механизма вертикального перемещения и установлена в средней части рамы шарнирно. Включение и выключение двигателей верхней и нижней кареток оператор осуществляет синхронно.

Приемный лоток со сбрасывателями выполнен в виде фермы со сбросом хлыстов направо или налево от его продольной оси. Верхняя часть фермы 1 (рис. 111.18, в) имеет форму желоба. На ферме установлены три рябухи, соединенные между собой цепной передачей и вращающиеся от общего привода, и четыре сбрасывателя 2 с приводом от гидроцилиндров 3. В заднем конце фермы расположена концевая поворачивающая шторка и блок концевых выключателей, управляющих работой сбрасывателей. Управление сброской хлыстов налево или направо может осуществляться непосредственно оператором или автоматически концевой шторкой при воздействии на нее перемещающегося обработанного дерева (хлыста). При этом поворачивающая концевая шторка, на оси которой имеются кулачки, воздействует на концевые выключатели, которые и дают импульс рычагам на сброс дерева. Возврат сбрасывателей и отключение их возврата производится автоматически. Приемный лоток имеет уклон около 4° в направлении перемещения обработанного дерева.

Устройство срезания вершин срезает вершинные части деревьев при диаметре 6 см после протаскивания их через сучкорезную головку. Расположено оно между сучкорезной головкой и протаскивающим механизмом. Устройство состоит из основания 1 (рис. III. 18, г), рамки 2, ножа 3, гидроцилиндра 5 и концевого выключателя 4. Нож 3 в исходном положении стоит горизонтально и удерживается в нем гидроцилиндром 5. Включение ножа в рабочее положение осуществляется тогда, когда расстояние между гусеничными лентами протаскивающего механизма будет 70 мм и рычаг верхней каретки нажмет на специальный концевой выключатель, дающий импульс золотнику гидроцилиндра 5, который и поворачивает нож 3 в рабочее положение. При разведении гусениц протаскивающего механизма разрывается цепь концевого выключателя включения ножа 3 в рабочее положение. Возврат ножа в исходное положение достигается воздействием на концевой выключатель 4.
