Сучкорезная машина ЛП-30Б

Сучкорезная машина ЛП-30Б (рис. III.12) смонтирована на тракторе ТДТ-55А и состоит из поворотной стрелы 4 с установленными по ее концам сучкорезной 21 и приемной 1 головками. Стрела подвешивается на оси в поворотном кронштейне 17, который установлен на задней опоре 19. На этой же опоре установлена обойма блоков 15. При помощи бугеля 16 и верхней балки 11 задняя опора соединена с передней опорой 7.

Рис. 111.12. Сучкорезная машина ЛП-30Б

Вся система удерживается в заданном положении раскосом 14. На стреле установлен захват 2. В транспортном положении
стрела укладывается на кронштейн 3. Лебедка 13 карданным валом 9 соединена с коробкой передач трактора. Карданный вал закрыт кожухом 8, а задний мост трактора откидным кожухом 20. Лебедка имеет ограждение 18. Освещение рабочей зоны осуществляется дополнительной установкой электрооборудования 5, а привод рабочих органов гидросистемой 6.

Стрелу 4 из транспортного положения в рабочее поворачивают гидроцилиндром поворота 10. Ножи сучкорезной 21 и приемной 1 головок должны быть раскрыты. В рабочем положении стрела располагается перпендикулярно оси трактора. При включении холостого хода крутящий момент от коробки передач двигателя через карданный вал 9 передается на лебедку 13. Барабан лебедки начинает вращаться, наматывая канат холостого хода.

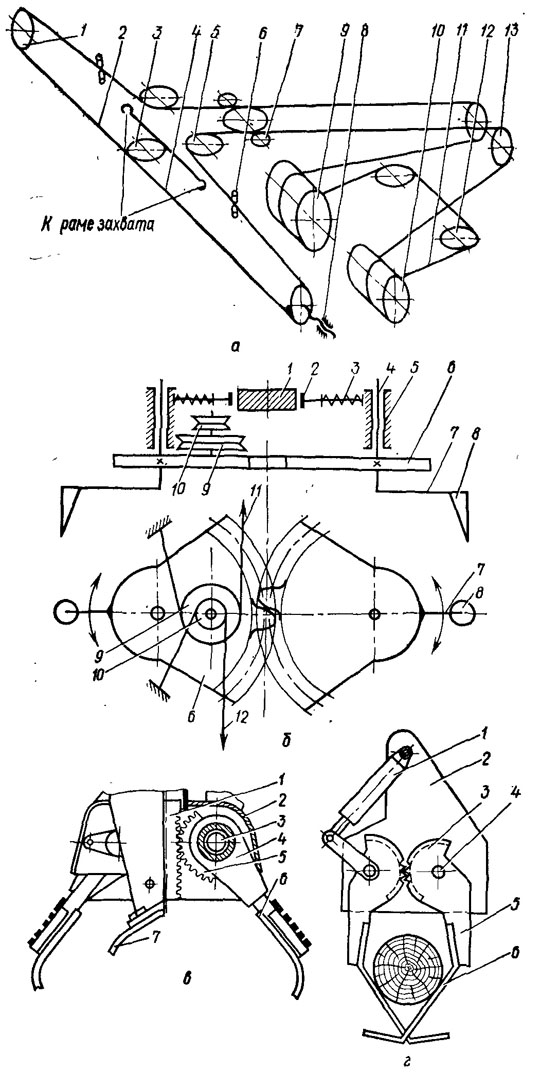

Рис. III.13. Кинематические схемы машины ЛП-30Б: а — запасовки канатов; б —захватов; в — сучкорезной головки; г —приемной головки

Захват 2 перемещается по стреле в сторону сучкорезной головки 21. С помощью гидроцилиндра 12 конец стрелы 4 с сучкорезной головкой 21 опускается до штабеля деревьев. При помощи ножей сучкорезной головки 21 одно из деревьев отделяется. Комель дерева должен выступать за габарит захвата 2 в сторону приемной головки не менее чем на 0,5 м. При рабочем ходе захвата 2 канат холостого хода сматывается, а канат рабочего хода наматывается на барабан лебедки. Захват 2 закрывается, зажимая дерево, и движется вместе с ним в сторону приемной головки 1. В это время происходит срезание сучьев
в сучкорезной головке 21. Захват 2 доходит до приемной головки 1, останавливается, ножи приемной головки 1 закрывают, а захват 2 возвращают в исходное положение. При холостом ходе захват раскрывается, освобождая дерево. Затем захват 2 снова включается на рабочий ход. Цикл холостой — рабочий ходы повторяют до полного срезания сучьев (с перехватом), после чего ножи приемной головки 1 раскрывают и ствол сбрасывают.

. Схема запасовки канатов приведена на рис. 111.13,0. Конец каната 4 рабочего хода крепится к раме захвата, огибает двухручейный блок 3, установленный в этой раме, затем огибает концевой блок с натяжным устройством 8 на конце стрелы у приемной головки. Проходя через направляющие блоки б, канат огибает блок, установленный посредине стрелы, блоки 7, 13 и несколькими витками барабан 10 рабочего хода, затем канат 11 через обводные блоки 12 также огибает несколькими витками барабан 9 холостого хода и через блоки 13, 7, 5, 6 (установленные уже с противоположной стороны) и блок 1, установленный на конце стрелы у сучкорезной головки, огибая двухручейный блок 3, крепится к раме захвата (канат 2 является холостым). Реверсивное движение захвата осуществляется соответствующими барабанными лебедками.

Кинематическая схема захвата приведена на рис. 111.13,6. Захват состоит из рамы 5, поворотных рычагов 7,8 с зубчатыми секторами 6, закрепленными на раме осями 4. На зубчатом секторе закреплен блок с двумя ручьями (на рис. 111.13,6) для ясности показано два блока 9 и 10, а на рис. III. 13, а двухручейный блок 3. Рама захвата перемещается по стреле 1 на катках. Быстрому открытию и закрытию захвата (рычагов 7 и 8) на любом участке стрелы способствуют тормоза 2, закрепленные на раме и поджимаемые пружинами 3 к швеллерам стрелы 1. При натяжении каната 11 рычаги 8 зажимают дерево и перемещают его в рабочем направлении; при натяжении каната 12 рычаги 8 раскрываются и захват перемещается в холостом направлении.

Сучкорезная головка предназначена для захвата из штабеля (пачки) дерева и срезания сучьев. Головка (рис. III.13, в) состоит из корпуса 2 и захватов 4, которые связаны через зубчатые секторы 5 с реечным толкателем 1. На захватах 4 закреплены боковые ножи 6. Боковые захваты крепятся в корпусе на пальцах 3. Верхний нож 7 установлен на плите, которая закреплена на тяге и втулке. Перемещение плиты с ножом осуществляется гидроцилиндром. Толкатель 1 перемещается при помощи своего гидроцилиндра и посредством зубчатых секторов разводит и сводит боковые ножи 6.

Приемная головка (рис. III.13,г) предназначена для поддержки ствола обрабатываемого дерева и для частичной доочистки сучьев. Головка состоит из корпуса 2, двух рычагов 5

с ножами 6 и гидроцилиндра 1 привода этих рычагов. Ножи крепятся к рычагам 5, которые поворачиваются на осях 4. Рычаги имеют зубчатые секторы 3, находящиеся в зацеплении друг с другом. К одному из рычагов крепится гидроцилиндр 1, который раскрывает и закрывает рычаги с ножами.

Машина ЛП-ЗОБ пришла на смену сучкорезной маыТште ЛП-30 на базе трактора ТДТ-55А с передним расположением стрелы. Параметры этих двух машин почти одинаковы.

Сучкорезная машина ЛП-33 устроена аналогично машине ЛП-30. Отличие заключается в том, что ее технологическое оборудование смонтировано на тракторе ТТ-4 и обеспечивает реверсивное движение дерева при его повторной очистке.

Производительность самоходных сучкорезных машин. По принципу работы самоходные сучкорезные машины относятся к оборудованию периодического действия.
