Самоходные сучкорезные машина ЛО-72

Базой самоходных сучкорезных машин является трактор, на котором монтируют технологическое оборудование. Эти машины применяют главным образом в условиях лесосеки, но можно применять и на нижних складах.

В хвойных и мягколиственных насаждениях со средним объемом хлыста от 0,14 до 0,6 м3 и наибольшим диаметром в комле 0,6 м пригодны самоходные сучкорезные машины, технологическое оборудование которых смонтировано на базе трактора ТДТ-55, ТТД-55А; со средним объемом хлыста от 0,29 до 0,85 м3 и наибольшим диаметром в комле 0,7 м применяют машины на базе трактора ТТ-4.

Сучкорезная машина ЛО-72 состоит из сучкорезной головки, манипулятора, механизма протаскивания дерева, механизма уборки сучьев, установленных на тракторе ТТ-4.

Сучкорезная головка состоит из трех державок V-образной формы с закрепленными на них жесткими ножами (рис. III.

11,а). Нижняя державка закреплена на раме трактора, две другие на рычагах и могут поворачиваться под действием гидроцилиндра. При загрузке дерева рычаги раскрываются, после загрузки закрываются и охватывают ствол по периметру его поперечного сечения.

Манипулятор одностреловой, служит для подачи деревьев в ножевую головку и состоит из стрелы, рукояти и захвата с подвижной и неподвижной челюстями.

Механизм протаскивания дерева через сучкорезную головку периодического действия с канатным тяговым органом (рис. Ш.11,б) состоит из металлической фермы, опирающейся на два пневматических колеса и аутригер, каретки с захватом, двухбарабанной лебедки и канатно-блочной системы. Каретка имеет рамный захват для зажима комлевой части дерева, снабжена опорными роликами и защелками, при помощи которых она автоматически стопорится на ферме в переднем и заднем крайних положениях.

Канатно-блочная система предназначена для перемещения каретки и приведения в действие рамного захвата. Тяговый (рабочий) канат одним концом крепится к барабану лебедки, другим — к захвату каретки. Возвратный (холостой) канат од-
ним концом закрепляется на втором' барабане лебедки, другим— к захвату с другой стороны.

В рабочем положении ферма устанавливается перпендикулярно оси трактора. Механизм уборки срезанных сучьев представляет собой рычаг, на нижнем конце которого имеется шарнирно укрепленная вилка. Управление машины осуществляется, из кабины оператора.

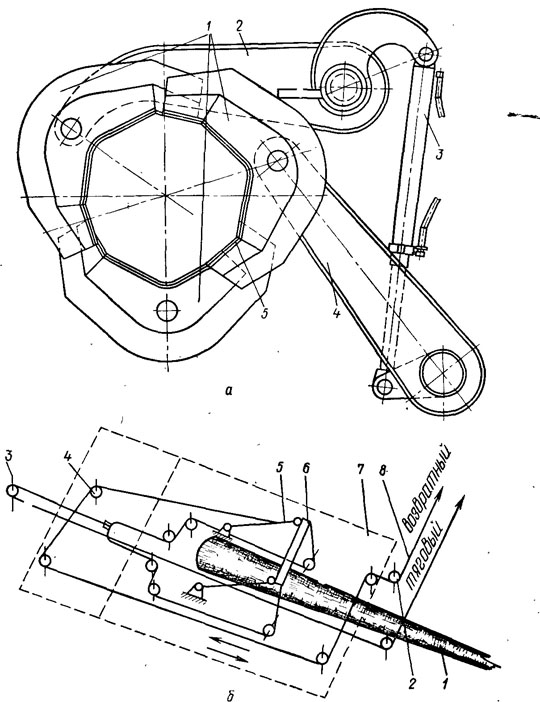

Рис. 111.11. Режущий и протаскивающий механизмы сучкорезной машины ЛО-72:
а — сучкорезная головка: 1 — державки; 2, 4 — рычаги; 3 — гидроцилиндр; 5 — ножи; б — кинематическая схема механизма протаскивания: 1 — дерево; 2, 3 — концевые блоки; 4 — блоки на каретке; 5 — рычаги захвата; 6 — поперечина захвата; 7— каретка; 8—канаты
