ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ НИЖНИХ СКЛАДОВ

Технологические схемы нижних складов зависят от характеристики лесонасаждений в различных районах страны и грузооборота склада. Для лесоскладских работ разработаны основные четыре технологические схемы с системами машин 1НС, 2НС, ЗНС и 4НС. Эти схемы строятся по принципу подачи леса под обработку:

система 1НС — продольное и поштучное перемещение деревьев (хлыстов);

система 2НС — поперечное перемещение; имеется возможность смешанной подачи деревьев (хлыстов) под обработку (сочетание агрегатов с поперечной и продольной подачей);

система машин ЗНС — групповую и пачковую обработку деревьев (хлыстов);

система 4НС — продольное и поштучное перемещение хлыстов (деревьев) на базе мобильных машин.

Технологические схемы складов могут иметь различные варианты в зависимости от вывозки деревьев или хлыстов и применяемого на подъемно-транспортных операциях оборудования.

Технологическое оборудование в каждой из приведенных сис­тем машин остается во всех вариантах в основном неиз­менным.

В технологических схемах с системами машин 1НС, 2НС, ЗНС наряду с основными лесоскладскими работами предусмот­рены цехи по переработке лесоматериалов (включая низкока­чественные) и отходов. В зависимости от поступающего леса к названию каждой системы машин добавляется индекс М — мелкий лес с объемом хлыста до 0,5 м³ и К — крупный лес с объемом хлыста более 0,5 м³.

Принципиальные технологические схемы на базе системы ма­шин 1НС. В качестве первого варианта принята технологиче­ская схема при вывозке хлыстов и раскряжевке их на линии ЛО-15С с приставным пильным блоком. Для подъемно-транс­портных операций предусмотрены козловые и консольно-козло­вые (или башенные) краны, на сортировке — продольные авто­матизированные транспортеры. Схема рекомендуется для при­менения в районах европейской части страны, Урала и Западной Сибири при мелкотоварных смешанных лесонасаждениях с объ­емом хлыста 0,18—0,4 м³.

Второй вариант схемы — вывозка хлыстов и раскряжевка их на линии ЛО-15С (без приставного блока). На погрузочно-раз­грузочных работах и сортировке лесоматериалов то же обору­дование, что и в первом варианте. Схема рекомендуется для районов Сибири и Дальнего Востока с преобладанием лесона­саждений с объемом хлыста 0,4—0,6 м³. Этот же вариант схемы может быть применен в указанных выше районах для крупно­мерных насаждений с объемом хлыста 0,6 м³, но на раскря­жевке хлыстов пригодны две установки ЛО-15С или ЛО-68, по­зволяющие раскряжевывать хлысты диаметром в месте реза до 110 см.

Третий вариант схемы — вывозка деревьев, их очистка от сучьев установками ПСЛ-2А, раскряжевка хлыстов на линии ЛО-15С. Подъемно-транспортное и сортировочное оборудование такое же, как для первого и второго вариантов. Схема рекомен­дуется для районов европейской части страны и Западной Си­бири, т. е. для смешанных мелкотоварных лесонасаждений с объемом хлыста 0,18—0,4 м³.

Четвертый вариант схемы — вывозка хлыстов, их раскря­жевка на четырех установках ЛО-15С (схема четырехпоточная). На выгрузке хлыстов предусмотрены колесные лесопогрузчики грузоподъемностью 25—30 т или мостовые и козловые краны, на транспортировке бревен лесопогрузчики грузоподъемностью 12—15 т, на сортировке продольные транспортеры, штабелевке и погрузке — консольно-козловые (башенные) краны. Схема рекомендуется для применения в районах европейской части страны, Урала и Западной Сибири для мелкотоварных смешан­ных лесонасаждений с объемом хлыстов 0,18—0,4 м³.

Принципиальные технологические схемы на базе системы машин 2НС. Первый вариант схемы — вывозка деревьев, их очистка от сучьев с помощью агрегата групповой обработки МСГ-3, раскряжевка хлыстов на многопильном агрегате. На подъемно-транспортных операциях в схеме предусмотрены мостовые и консольно-козловые краны (или колесные лесо­погрузчики) и продольные сортировочные транспортеры. При вывозке хлыстов вместо агрегата МСГ-3 можно использовать бункерный питатель. Схема рекомендуется для применения в районах европейской части страны, Урала и Сибири при мелкотоварных (0,18—0,4 м³) и средней крупности ’

лесонасаждениях (0,4—0,6 м³) с преобладанием хвойных пород.

Второй вариант схемы — вывозка хлыстов с разгрузкой не­посредственно в бункерный питатель или в запас, раскряжевка хлыстов на многопильном агрегате. На подъемно-транспортных операциях предусмотрены колесные лесопогрузчики, на сорти­ровке лесоматериалов — продольные и поперечные транспор­теры. При вывозке на склад деревьев компоновка схемы не ме­няется. Вместо бункерного питателя устанавливают агрегат МСГ-3. Схема рекомендуется для применения в районах евро­пейской части страны, Урала и Сибири при мелкотоварных и средней крупности насаждениях с преобладанием хвойных по­род при объеме хлыстов 0,18—0,6 м³, может быть использована и на береговых складах с плотовым сплавом.

Третий вариант схемы — вывозка деревьев, очистка деревьев от сучьев агрегатом МСГ-3. Из щети хлыстов, выходящих из МСГ-3, на отдельный поток отбираются все крупные хвойные (диаметром более 70 см) и ценные хлысты лиственных пород. Эти хлысты разделывают на установке ЛО-68 с продольной по­дачей или на двух ЛО-15С. Основная масса хлыстов разделы­вается на многопильном агрегате. Таким образом, схема имеет смешанную подачу хлыстов на раскряжевку — поперечную и продольную.

На подъемно-транспортных операциях в схеме предусмо­трены мостовые и башенные краны (или колесные лесопогруз­чики), на сортировке — продольные транспортеры. При вывозке на склад хлыстов вместо агрегата МСГ-3 устанавливают бун­керный питатель. Схема рекомендуется для применения в рай­онах европейской части страны, Урала, Сибири и Дальнего Во­стока при средних и крупных смешанных лесонасаждениях (объем хлыста более 0,4 м³).

Рис. 1.5. Технологическая схема нижнего склада со смешанной обработкой; система машин 2НС (третий вариант схемы):
1 — агрегат групповой обработки деревьев МСГ-3; 2 — мостовой кран; 3 — транспортер отходов; 4 — питатель трехсекционный; 5 — транспортер для отобранных хлыстов; 6 — устройство отбора хлыстов; 7 — транспортер выноса вершин; 8 — ориентирующее устройство; 9 — транспортер выноса откомлевок; 10 — многопильный агрегат; 11 — пакетоформирующее устройство; 12 — разобщитель бревен; 13 — сортировочный транспортер с ГСУ; 14 — скиповый подъемник ПС-3; 15 — растаскиватель хлыстов; 16 — двухстреловой манипулятор; 17 — полуавтоматическая раскряжевочная линия ЛО-68; 18 — транспортер для лесопродукции; 19 — башенный кран КБ-572

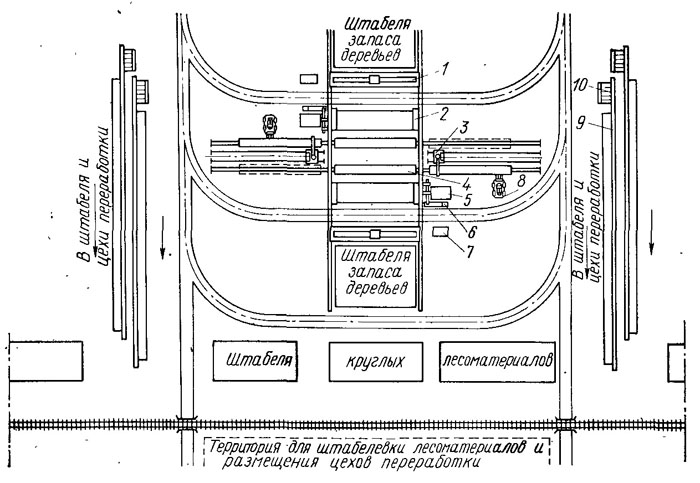

Рис. 1.6.  Технологическая схема нижнего склада с групповой и пачковой обработкой; система машин ЗНС:
1 — мостовой кран; 2—агрегат групповой обработки деревьев МСГ-3; 3 — агрегат пачковой раскряжевки хлыстов; 4 — загрузочное устройство; 5 — дробильная установка; 6 — скиповый подъемник ПС-3; 7— бункер для щепы; 8 — колесный лесопогрузчикгрузоподъемностью 12—15 т; 9 — сортировочный транспортер ТС-30; 10 — разобщитель бревен

Рис. 1.7. Технологическая схема берегового склада; система машин 4НС: челюстной погрузчик; 2 — многооперационный агрегат; 3 — передвижной сортировочный транспортер

Принципиальная технологическая схема на базе системы ма­шин ЗНС. Эта схема предусматривает групповую и пачковую обработку леса. Очистку деревьев от сучьев выполняют агрега­том МСГ-3, раскряжевку хлыстов пачками на многопильном аг­регате с цепными режущими устройствами или на установках

На разгрузке лесовозного состава и подаче пачек деревьев на обработку или в запас используют мостовые краны. Транспортировка бревен к месту сортировки осуществляется автопогрузчиками, а после сортировки сортименты продольными транспортерами доставляются в штабеля или к цехам переработки. Вместо мостовых кранов могут быть использованы колесные лесопогрузчики. При вывозке хлыстов вместо агрегата МСГ-3 устанавливают бункерный питатель. Схема рекомендуется для применения в районах европейской части страны, Урала, Сибири и Дальнего Востока в лесопромышленных предприятиях (комплексах) с полной переработкой всей древесины.

Принципиальная технологическая схема на базе системы мобильных машин 4HC. Эта схема разработана для нижних лесных береговых складов. Деревья, поступающие на склад, обрабатывают на сучкорезно-раскряжевочно-сортировочном агрегате. На отвозке пачек бревен используют лесопогрузчики на колесном или гусеничном ходу. При молевом сплаве лесоматериалы укладывают в штабеля или сбрасывают непосредственно на воду, при плотовом — формируют пучки, которые отвозят к месту формирования плотов. Схема рекомендуется для применения в районах европейской части страны, Урала, Сибири и Дальнего Востока.

На рис. 1,4, 1.5, 1.6, 1.7 приведены технологические схемы нижних складов с системами машин 1НС (третий вариант схемы), 2НС (третий вариант схемы), ЗНС, 4НС.
