Расход тепла при пиролизе древесины

 Производство древесного угля требует больших затрат тепловой энергии, которые зависят от влажности загружаемой в аппарат древесины. Удельный расход условного топлива непосредственно в производстве угля составляет 300—600 кг/т (9—18 ГДж/т), кроме того, на переработку жидких продуктов пиролиза расходуется технологический пар с удельным расходом энергии 8—16 ГДж/т.

Процесс пиролиза древесины (образование угля) не нуждается в подводе тепла извне, так как выделяется тепло экзотермической реакции (5—8 %,) от теплоты сгорания древесины. По существу все топливо расходуется на сушку древесины и не зависит от того, происходит ли сушка в специальной сушилке или

в самом аппарате для пиролиза древесины. Приближенно удельный расход топлива можно принять пропорциональным влажности исходной древесины, при этом расход топлива в периодически действующем производстве примерно в 2 раза выше, чем в непрерывнодействующем. Для расчета примем наиболее совершенную схему цеха вертикальных непрерывнодействующих реторт Ашинского лесохимического завода.

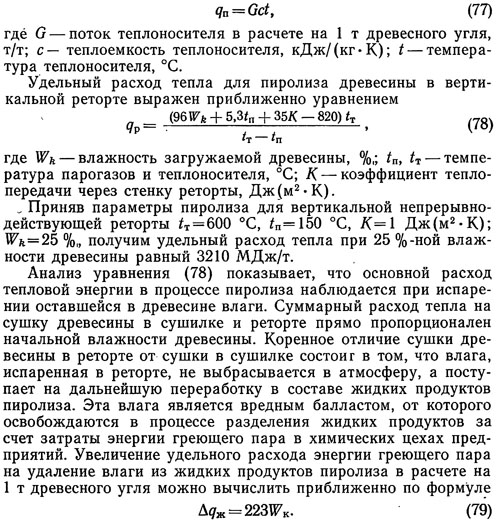

Расход тепла на пиролиз можно определить по формуле

Для пиролиза древесины в вертикальных ретортах этот расход равен приблизительно 5580 МДж/т.
Тепло, выделяющееся при пиролизе древесины в результате экзотермической реакции, является для вышеуказанных условий постоянным и достаточно стабильным источником энергии. Оно полностью расходуется на разложение древесины и нагрев продуктов пиролиза и для вертикальной реторты составляет 4—5 %, от теплотворной способности древесины, т. е. около 3,6 ГДж на 1 т древесного угля. Для процесса пиролиза этой энергии недостаточно, еслй влажность древесины, поступающей в реторту, более 3—5 %,.

Кроме тепла экзотермической реакции, при пиролизе древесины выделяются газы пиролиза — источник экономии тепловой энергии. При производстве 1 т угля таких газов выделяется около 540 м3 с теплотой сгорания 7800 МДж/т. Этой химической энергии обычно с избытком хватает для проведения процесса пиролиза, однако избыток неконденсирующихся газов на многих предприятиях выбрасывается в атмосферу. На Ашинском заводе значительная часть газов пиролиза направляется в топки сушилок, что позволяет экономить до 30 %, жидкого топлива, расходуемого на сушку древесины, т. е. около 2610 МДж/т.

Древесный уголь в реторте охлаждается неконденсирующимися газами с температурой 40—60 °С, которые направляются в нижнюю часть реторты противотоком к углю. Газы, нагретые углем до температуры 150—250 °С, выводятся через штуцер в средней части реторты и направляются в топку для формирования теплоносителя, образуя второй контур. Древесный уголь, прокаленный при 550 °С, содержит 660 МДж/т физического тепла, которое в основном расходуется на нагрев охлаждающих его газов, поэтому тепло это утилизируется на 70—90%- Скоростная стабилизация древесного угля, которая требует температуры угля при выгрузке на реторты 60—80 °С, практически не влияет на общую массу утилизируемой энергии. Конденсация жидких продуктов происходит при прохождении парогазов через конденсационную систему реторт. Тепло конденсации и. охлаждения парогазов в системе отводится с охлаждающей водой и в настоящее время не утилизируется.

На всех лесохимических предприятиях, оснащенных вертикальными непрерывнодействующими ретортами, имеются значительные резервы экономии тепла и топлива. Помимо более полного использования газов пиролиза, это — глубокая сушка древесины до 10—15 %-ной влажности, изоляция сушилок, реторт и газоходов, снижение температуры отработанного сушильного агента до 100 °С и температуры парогазов на выходе из реторты со 150—200 до 100—130 °С.
