Кирпичные камерные печи Шварца
Кирпичные камерные печи Шварца эксплуатируются в
небольшом количестве, так как условия обслуживания печи тяжелые:
загрузка древесины и выгрузка древесного угля производятся вручную, не
решен вопрос охраны окружающей среды (газы пиролиза выбрасываются в
атмосферу), печи малопроизводительны. Их используют в основном на нижних
складах леспромхозов для получения древесного угля. Камерная печь (рис.
55) сложена из красного кирпича, фундамент из бутового камня;
горизонтальное сечение печи прямоугольное, свод — продольный и может
быть сферической или плоской формы.

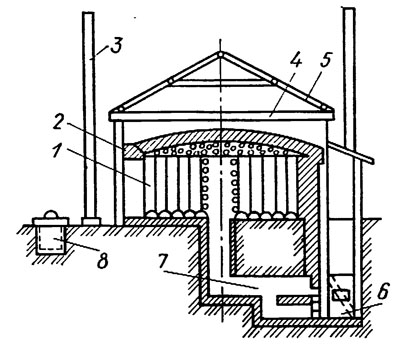

Рис. 55. Камерная печь (уральская) :
1 — печь; 2 — столб шатра; 3 — дымовая труба; 4 — горизонтальные балки;
5 — шатер; 6 — углубление перед топкой; 7 — топка; 8 — сборник смолы и
жижки
Вместимость печей позволяет загружать от 50 до 100 м3 древесины
складочного объема. Древесина в печь загружается вручную через боковые
двери. В нижнем слое дрова укладывают горизонтально, в среднем
вертикально, в верхнем — навалом мелкие дрова. Теплоносителем служат
дымовые газы, получаемые от сжигания дровяного топлива в топке,
расположенной под основанием печи. Дымовые газы из топки проходят под
свод печи, откуда через дрова опускаются вниз и выходят через дымовые
трубы, поставленные по углам печи. Часть конденсирующихся продуктов (в
основном смола) стекает в сборник. После окончания переугливания
загруженных дров все отверстия в печи замазывают глиной и без доступа
воздуха оставляют печь для охлаждения. Весь период работы печи (от
загрузки древесины до выгрузки охлажденного угля) занимает 6—8 дней. В
топке сжигается 12—18 % Дров от объема переугливаемой древесины.
Качество получаемого древесного угля неоднородное, массовая доля
нелетучего углерода колеблется от 65 до 75 %
|
