Технологическая схема непрерывного омыления изоборнилформиата

В ЛЛТА разработана следующая технологическая схема непрерывного омыления изоборнилформиата (рис. 30). Из мерников 3 и 4 для эфира, разбавленного толуолом или ксилолом (20 % от массы эфира), и щелочи через дозатор 5 с помощью центробежного насоса 6, развивающего напор не менее 700 кПа, смесь подается в теплообменник-реактор 7 типа «труба в трубе». Для поддержания температуры реакционной смеси в теплообменнике-реакторе (около 150 °С) необходимо создать в нем давление приблизительно 500 кПа путем установления диафрагмы на выходе из реактора. При производительности завода 1500 т камфары в год необходим реактор с диаметром трубы dB=0,015 м и длиной 35 м. Он может быть изготовлен либо в виде секций, либо одновременно служить транспортным трубопроводом для перемещения продуктов реакции по назначению. Омыляют изоборнилформиат водным раствором щелочи 18—20%-ной концентрации и при 10%-ном избытке NaOH от массы перерабатываемых эфиров.

Из реактора под действием перепада давления продукты реакции (толуольный раствор изоборнеола, водный раствор формиата натрия и избытка щелочи) поступают во флорентину

8, где происходит отделение толуольного раствора изоборнеола от водных растворов. При перекачке толуольного раствора из флорентины 8 во флорентину 10 к нему добавляется вода, приблизительно 0,25 части от объема толуольного раствора. Подают промывную воду путем подключения всасывающего патрубка насоса 9 к водопроводу с технической водой. Ввод воды необходим для отмывки от толуольного раствора изоборнеола, эмульгированного в нем водного раствора формиата натрия и щелочи. Промывные воды из флорентины 10 направляются в общий поток со щелоками из флорентины 8 и после нейтрализации муравьиной кислотой поступают на ее регенерацию. Промытый толуольный раствор изоборнеола направляется на дегидрирование.

Так как продукты омыления из реактора поступают во флорентину 8 при температуре 120—150 °С, происходит сильное самоиспарение воды, толуола и изоборнеола. Для конденсации и охлаждения их над флорентиной устанавливается обратный холодильник 11, а внутри ее — змеевик для охлаждающей воды. Над второй флорентиной 10 устанавливается также обратный холодильник 12 для предупреждения загазованности производственных помещений и окружающей среды.

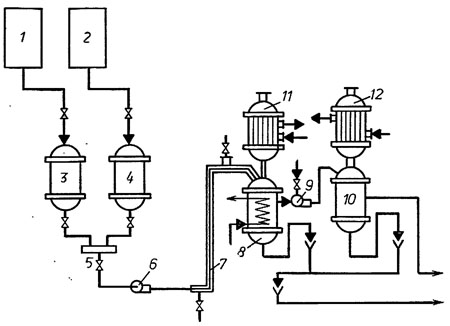

Рис. 30. Технологическая схема непрерывного способа омыления изоборнил-формиата:
1 — емкость для эфира; 2 — емкость для щелочи; 3, 4 — мерники; 5 — дозатор; 6, 9 — насосы; 7 — теплообменник-реактор; 8, 10 — флорентины; 11, 12 — холодильники
