Технология производства синтетической камфары

Технология производства синтетической камфары (рис. 28). Для получения камфары, как правило, используется живичный скипидар, но при хорошей очистке могут быть использованы экстракционный и сульфатный скипидары.

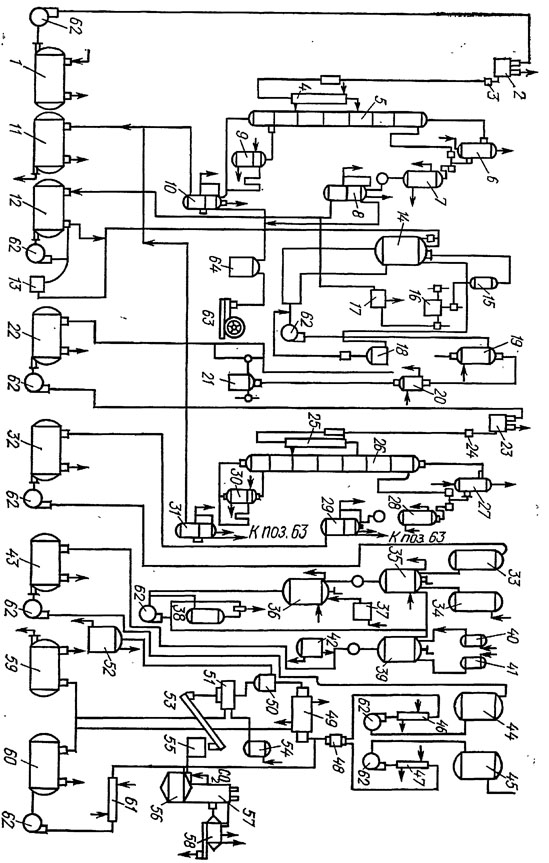

Рис. 28. Схема синтеза камфары по изомеризационному способу:
1 — цистерна терпентинного масла; 2 — напорный бак; 3, 24 — баки постоянного уровня;
4, 25 — подогреватель для скипидара; 5, 26 — ректификационные колонны; 6, 27 — дефлегматоры; 7, 15, 20, 28 — холодильники; 8 — вакуум-приемник пиненовой фракции;
9, 30 — каландрии; 10, 31 — вакуум-приемники кубовых остатков; 11 — сборник кубовых остатков; 12 — сборник пиненовой фракции; 13 — соляно-ватный фильтр; 14 — изомериза-тор; 16, 21 — флорентины; 17 — сборник к флорентине; 18 — рамный фильтр; 19 — аппарат для отгонки; 22 — сборник изомеризата; 23 — напорный бак для изомеризата; 29 — вакуум-приемник камфена; 32 — сборник камфена; 33 — мерник камфена; 34 — мерник муравьиной кислоты; 35 — форэрификатор; 36 — окончательный этерификатор; 37 — мерник для серной кислоты; 38 — сборник кислой смеси; 39 — нейтрализатор; 40 — мерник для щелочи; 41 — мерник для воды; 42 — сборник кислой воды; 43 — сборник нейтрального эфира; 44 — мерник нейтрального эфира; 45 — мерник щелочи; 46 — подогреватель для эфира;. 47—подогреватель щелочи; 48 — диафрагменный омылятор; 49 — кристаллизатор; 50 — промежуточная емкость; 51 — центрифуга; 52 — сборник изоборнеольных масел; 53 — наклонный винт; 54 — мерник воды; 55 — бункер для изоборнеола; 56 — испаритель; 57 — контактор; 58 — конденсатор для камфары; 59 — сборник промывных вод; 60 — сборник щелоков; 61 — холодильник оборотного щелока; 62 — насосы; 63— вакуум-насос; 64 — ресивер
