Батарейно-дефлегмационный метод экстракции осмола из щепы с
централизованным упариванием раствора
Этот метод используется на ряде
канифольно-экстракционных заводов. Свежая щепа в головном экстракторе
нагревается и сушится за счет паров растворителя, поступающих из
испарительной колонны, получающихся при упариваний мисцеллы в ней. В
течение первого рабочего периода орошение щепы свежим растворителем не
производится, во второй рабочий период сушка осуществляется совместно с
частичным орошением, если система хорошо прогрелась. Во всех остальных
экстракторах пары растворителя подаются из
испарительной установки только для компенсации тепловых потерь и
поддержания температуры процесса экстракции, близкой к температуре
кипения растворителя. Одновременно щепа орошается в пяти-шести
экстракторах (три головных и два-три хвостовых), причем в хвостовых —
чистым растворителем, в головных— слабой мисцеллой, получающейся в
хвостовых экстракторах. В процессе экстракции основные тепловые нагрузки
приходятся на головной экстрактор, где необходимо нагреть щепу до
температуры экстракции и удалить до 50 % исходной влаги.

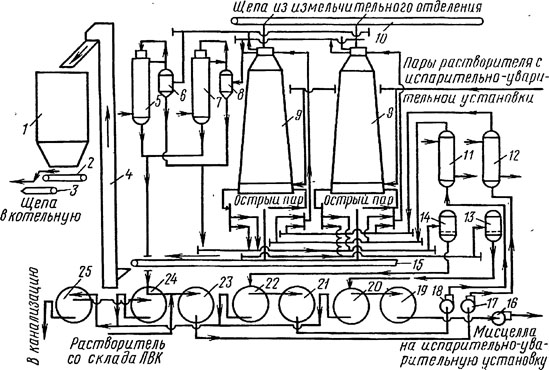

Технологическая схема этого метода экстракции, осуществленная на
Медвежьегорском, Лесосибирском и Зиминском КЭЗах, рассчитана на 10
экстракторов вместимостью по 37,5 м3 каждый (рис. 21). Щепа из
измельчительного отделения по ленточному конвейеру 10 с помощью
сбрасывающего устройства загружается в экстрактор 9, который закрывается
и подключается в головное положение к экстракционной батарее. Для
нагрева и высушивания щепы в нижнюю часть экстрактора 9 подаются пары
растворителя, поступающие с испарительно-уваривающей установки, которые,
поднимаясь вверх, частично конденсируются; часть конденсата идет на
пропитку щепы, а другая в виде мисцеллы из нижней части экстрактора
стекает в общий коллектор для мисцеллы и вместе с мисцел-лой иэ головных
экстракторов проходит через фильтр 13, сборник-флорентину 20 и поступает
в сборник 19. Пары растворителя, пройдя через слой щепы, увлекают с
собой пары воды, содержащейся в щепе, и выходят из верхней части
экстрактора в сепаратор 8, где отделяются от капелек воды, конденсата и
пыли.
Конденсат из сепаратора 8 через фильтр 14 направляется в
сборник-флорентину 22, где слабая мисцелла отделяется от воды и
перетекает в сборник 21. Пары из сепаратора 8 конденсируются в
конденсаторе-холодильнике 7; конденсат идет в сборник-флорентину 24, там
растворитель отделяется от воды и переходит в сборник 23, а подсушенную
щепу в головном экстракторе начинают орошать оборотной мисцеллой.
Оборотная мисцелла из сборника 21 насосом 18 через подогреватель
11, где она подогревается до температуры кипения, направляется в верхнюю
часть экстрактора 9. Стекая вниз через слой щепы, оборотная мисцелла
экстрагирует из нее смолистые вещества и из нижней части экстрактора
выводится через фильтр 13, где отделяется от мелкой щепы и пыли, и
поступает в сборник-флорентину 20. Там мисцелла отделяется от воды и
перетекает в сборник 19, из которого насосом 16 перекачивается для
дальнейшей переработки на испарительно-уварительную установку. Вода из
сборников-флорентин 20, 22 и 24 перетекает во флорентину-бензоловушку
25, дополнительно отстаивается от растворителя и сбрасывается в
канализацию. Растворитель по мере накопления в бензоловушке 25
откачивается в сборник-флорентину 24.
Щепа в головных экстракторах орошается оборотной мисцеллой в течение
трех последующих периодов. После отвода оборотной мисцеллы по
вышеописанной схеме в течение трех следующих рабочих периодов орошение
ведут оборотным растворителем. Оборотный растворитель из сборника 23
насосом 17 через подогреватель 12, где нагревается до температуры
кипения, подается, как оборотная мисцелла, в верхнюю часть экстрактора.
Из нижней части экстракторов, которые в это время работают как
хвостовые, отбирается оборотная мисцелла и аналогично конденсату,
образующемуся при сушке щепы, идет в сборник 21. Для компенсации
тепловых потерь в эти периоды в экстракторы подаются пары растворителя
из испарительной установки. По окончании экстрагирования экстрактор
отключается от батареи и ставится на отдувку растворителя от
отработанной щепы, разгрузку ее и загрузку свежей. Процесс отдувки и его
контроль аналогичны вышеизложенным методам экстракции. Пары отдувки из
верхней части экстрактора идут в сепаратор 6, где отделяются от капелек
конденсата. Конденсат собирается в. сборник 21, а пары поступают в
конденсатор-холодильник 5. Образующийся конденсат направляется в сборник
23. Отработанная щепа через нижний люк экстрактора
выгружается на ленточный конвейер 15, потом ковшовым элеватором 4
сгружается в бункер 1 и поступает на топливо в котельную.
Рассматриваемый метод имеет такие же достоинства и недостатки, что и
дефлегмационный метод с местным упариванием растворов. Однако
централизованное упаривание мисцеллы позволяет более рационально
использовать теплообменную аппаратуру и экономить тепло.
