Батарейно-дефлегмационный метод экстракции с местным упариванием мисцеллы

 Этот метод применяется на Вахтанском канифольно-экстракционном заводе (рис. 20).

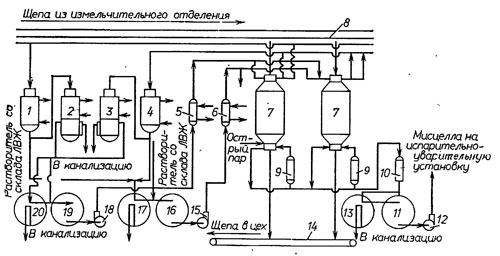

Рис. 20. Технологическая схема экстракционной батареи Вахтанского КЭЗ:
1, 2, 3, 4 — конденсаторы-холодильники; 5, 6 — подогреватели; 7 — экстракторы; 8 — ленточный конвейер; 9 — испарители; 10 — фильтр; И, 16, 19 — сборники; 12, 15, 18 — насосы; 13, 17, 20 — сборники-флорентины; 14 — скребковый конвейер

Полная схема экстракционной батареи состоит из. восьми экстракторов 7, каждый из которых имеет испаритель 9. Экстракцию смолистых веществ ведут сразу в шестисеми экстракторах путем постоянного орошения свежим или оборотным растворителем, подогретым до температуры кипения в подогревателях 5 и 6 и подаваемым в верхнюю часть экстрактора через распределительное устройство. Проходя через слой щепы сверху вниз, растворитель извлекает смолистые вещества. Образующиеся растворы собираются в нижней части экстракторов и поступают в испарители 9, где идет частичное упаривание растворов. При этом пары растворителя поднимаются через слой щепы вверх противотоком стекающему раствору. В этом случае процессы экстракции и сушки идут параллельно во всех экстракторах. В головной экстрактор подают свежего растворителя меньше, а кипячение растворов ведут интенсивнее, чем в хвостовом экстракторе. Образуется избыток растворов в хвостовом экстракторе, и мисцелла перетекает по коммуникациям к головному экстрактору, постепенно упаривается и через фильтр 10 стекает в сборник-флорентину 13, где отделяется от воды. Вода сбрасывается в канализацию, а мисцелла переливается в сборник, откуда насосом подается в отделение переработки мисцеллы. Массовая, концентрация канифоли в мисцелле достигает 10—25 кг/м3. Температура процесса автоматически поддерживается близкой к температуре кипения растворителя. Пары сушки из верхней части экстрактора последовательно поступают в конденсаторы-холодильники 3, 4. Тяжелая фракция растворителя конденсируется в конденсаторе-холодильнике 4 и стекает в сборник-флорентину 17, где растворитель отделяется от воды и перетекает в сборник 16, откуда поступает в головной экстрактор, чтобы обеспечить более высокую температуру экстракции. Низкокипящая фракция растворителя конденсируется в конденсаторе-холодильнике 3, где происходит частичное отделение растворителя от воды, и поступает в сборник-флорентину 20, дополнительно отделяется от воды и поступает в сборник 19, из которого насосом 18 через подогреватель 5 растворитель подается на орошение хвостового экстрактора. Вода из конденсатора-холодильника и сборников-флорентин сбрасывается в канализацию.

По окончании экстракции экстрактор отключают от батареи и ставят на отдувку растворителя от щепы,-разгрузку отработанной щепы и загрузку свежей щепы. Отдувку растворителя от щепы ведут острым паром давлением 490—590 кПа, подавая его в нижнюю часть экстрактора. Пар, проходя через слой щепы, насыщается парами растворителя и через верхнюю часть экстрактора направляется в конденсаторы-холодильники

1,.2, в которых пары конденсируются и растворитель разделяется на фракции аналогично парам сушки в конденсаторах-холодильниках 3, 4. Контроль за полнотой отдувки ведут также с помощью индикатора ИС-4. Отработанная щепа выгружается и направляется на энергохимическую переработку.

При таком методе экстракции мисцелла в нижней части экстрактора не соприкасается со щепой, это дает возможность поддерживать концентрацию мисцеллы любой величины независимо от концентрации смолистых веществ в щепе. Однако при повышении концентрации канифоли в мисцелле растет температура раствора, и существующая схема не позволяет повысить концентрацию канифоли в мисцелле выше 250 кг/м3.

Достоинства этого метода экстракции: малая зависимость коэффициента извлечения смолистых веществ от влажности перерабатываемого сырья, что достигается удалением воды из системы на всех этапах работы батареи; батарея работает при атмосферном давлении, снижая взрыво- и пожароопасность, улучшая гигиену производственных помещений; мисцелла получается высокой концентрации.

Недостатки метода: каждый экстрактор работает практически самостоятельно, что затрудняет поддержание устойчивого режима в каждом из них; трудно обеспечить равномерное орошение слоя щепы растворителем, что требует специальной организации слоя щепы по всему сечению экстрактора; отсутствие избыточного давления в системе приводит к понижению температуры, что снижает скорость экстракции и коэффициент извлечения смолистых из щепы.
