Мастерская передвижная технического обслуживания и текущего ремонта ЛВ-181



 (см. рис. 73) лесозаготовительных машин на мастерских участках, удаленных от ремонтной базы на 70 км и более.





Техническая характеристика передвижной мастерской ЛВ-181

Тип мастерской .............передвижная

База ..................двухосный прицеп МАЗ-8925

Габариты, мм:

длина ................................7925

ширина................................2500

высота................................3650

Кузов .................металлический каркас

Напряжение силовой сети, В ............380

Напряжение осветительной сети, В . . . 12

Тягач для буксировки..........КрАЗ (МАЗ)

Тип электростанции ...........передвижная, ЭСД-30-ВС/400

МД (М3)

База ..................двухосный прицеп СМЗ-710

Масса, кг................................3000

Мощность, кВт ..........................30

Напряжение, В ..........................400

Частота, Гц..............................50



В комплект мастерской входят: токарно-винторезный и вер-тикально-сверлильный станки, станки для заточки пильных цепей и ножовочный, машины ручные сверлильная и шлифовальная, тиски, точило, наборы инструментов и приспособлений, генератор ацетиленовый, трансформатор сварочный, керосинорез и др.

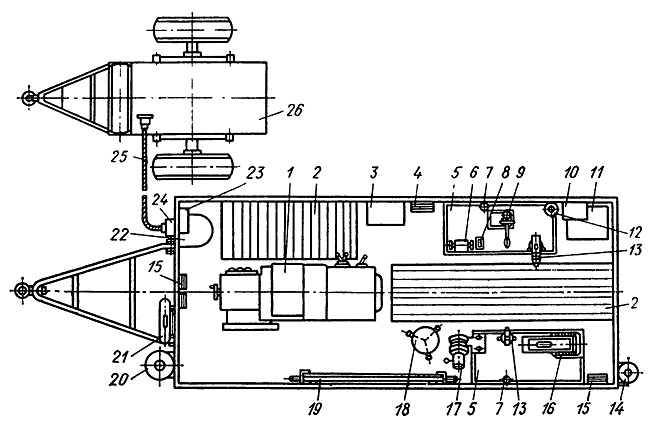

Рис. 73. Мастерская передвижная технического обслуживания и текущего ремонта Л В-181 (планировка):
1 — токарный станок; 2 — коврики резиновые; 3 — шкаф; 4, 15 — электротепловентиляторы; 5 — верстаки; 6 — электроточило; 7 — светильники; 8 — бачок; 9 — прибор для проверки форсунок; 10 — выпрямитель; 11 — сварочный трансформатор; 12 — огнетушитель; 13 — тиски слесарные; 14 — баллон кислородный; 16 — станок настольно-сверлильный; 17 — станок заточный ЛB-116; 18 — стул; 10 —верстак выносной; 20 — генератор ацетиленовый; 21 — банка для карбида; 22 — преобразователь; 28 — электрощит внутренний; 24 — электрощит наружный; 25 — кабель соединительный; 26 — электростанция















Агрегат водомаслозаправочный прицепной ЛB-182



 (см. рис. 74) предназначен для заправки водой, маслом, гидрожидкостью лесозаготовительных машин.

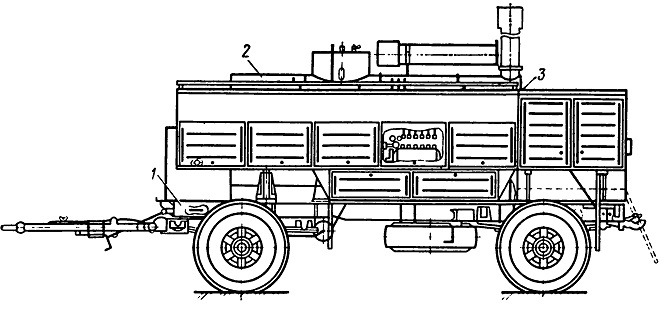

Рис. 74. Агрегат водомаслозаправочный прицепной ЛВ-182:
1 — прицеп-шасси МАЗ-8925; 2 — емкости для воды и масел; 3 — топочное устройство







Техническая характеристика водомаслозаправочного агрегата ЛВ-182

База.................двухосный прицеп МАЗ-8925

Емкости, л:

для воды ..........................1800

для масла моторного ..............300+ 150

для масла трансмиссионного .... 150

для гидрожидкости..................300

для масла отработанного ..........150

для дизельного топлива ............80

Раздача жидкости ..........сжатым воздухом от компрессора

Заполнение емкостей .........вакуумом или наливом через горло-

вины

Разогрев жидкостей .........дизельным топливом или дровами

Тягач для буксировки ........МАЗ, КрАЗ

Двигатель ..............УД-25С

Компрессор унифицированный .... У43102 исп. 3
