РАЗВИТИЕ РЕМОНТНО-ОБСЛУЖИВАЮЩЕЙ
ЛЕСОЗАГОТОВИТЕЛЬНОЙ БАЗЫ - ЧАСТЬ 7
В дополнение к ним начато освоение серийного
производства комплекта передвижных средств ТО, ТР и заправки
лесозаготовительных машин (рис. 71, 72, 73 и 74).
Агрегат топливозаправочный прицепной JIB-179 (см. рис. 71) предназначен
для заправки топливом и охлаждающей жидкостью лесозаготовительных машин.
Техническая характеристика
топливозаправочного агрегата ЛВ-179
База.......................Двухосный прицеп
МАЗ-8925
Вместимость емкостей агрегата общая, л ..........5450
в том числе
дизельного топлива ............................5000
бензина........................................150
бензомасляной смеси............................150
низкозамерзающей охлаждающей жидкости ... 150

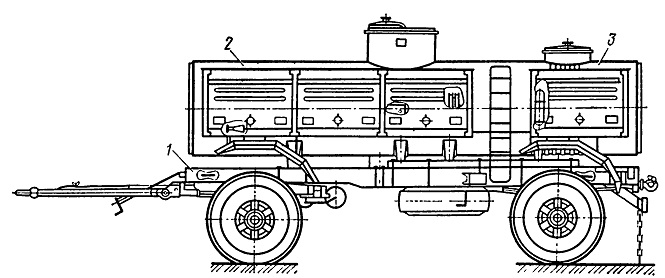

Рис. 71. Агрегат топливозаправочный прицепной
JIB-179:
1 — прицеп-шасси МАЗ-8925; 2 — емкость для дизельного топлива; 3 —
емкости для бензина, бензомасляной смеси и антифриза
Имеется возможность подключения агрегата ЛB-179 к
электросети для питания электромотора, вращающего топливный насос для
заполнения и раздачи топлива. Если источника электроснабжения нет, то
используется ручной насос. Заливка топлива и жидкости может
осуществляться также и через горловины.
Агрегат ремонтно-заправочный JIB-180 (см. рис. 72) предназначен для
доставки дизельного топлива, рабочей гидрожидкости к месту работы
лесозаготовительных и сучкорезных машин, закрытой заправки их, а также
для оперативного выполнения работ по устранению отказов машин на местах
эксплуатации и перевозки прицепных средств обслуживания.
Техническая характеристика
ремонтно-заправочного агрегата ЛB-180
База ........................ трактор Т-157
Скорость движения, км/ч ............................2,45 ... 31,6
Вместимость для транспортировки, м8:
дизельного топлива................................0,75
рабочей гидрожидкости ............................0,25
Манипулятор:
марка ......................J1B-184-1 (тип МШ)
грузовой момент, кН-м............................50
наибольший вылет, мм ............................5200
угол поворота, град................................400
Генератор сварочный ................ ГСО 300-5-У2

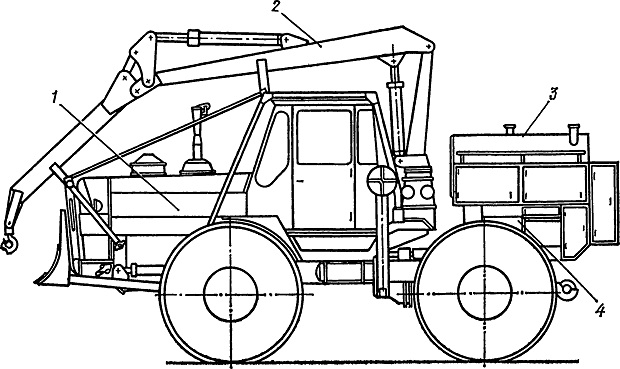

Рис. 72. Агрегат ремонтно-заправочный ЛВ-180:
1 — трактор Т-167; 2 — манипулятор; 3 — емкость для топлива и гидромасла;
4 — сварочный генератор
