Дроссели и регуляторы
расхода лесозаготовительных машин
Предназначены для регулирования расхода
рабочей жидкости в гидросистеме или на отдельных ее участках с целью
регулирования скорости движения выходных звеньев гидродвигателей. Кроме
того, дроссели входят в конструкцию другой гидроаппаратуры (делители
потоков, гидрораспределители и др.). В гидроприводах применяются
регулируемые и нерегулируемые нелинейные дроссели.
К нелинейным дросселям относятся также щелевые дроссели. В гидросистемах
лесных машин находят применение регулируемые щелевые дроссели Г77 и
дроссели 62 с обратным клапаном.
Недостатком дросселей является неравномерность расхода, вызванная
изменением перепада давлений при работе гидропривода.
Для устранения указанного недостатка вместо дросселей применяют
регуляторы расхода (рис. 44). Конструктивно гидроаппарат состоит из
последовательно включенных редукционного клапана 1 и щелевого дросселя 2
(Г77). Расход через регулятор устанавливается изменением рабочего
проходного сечения дросселя, а постоянство перепада давлений у дросселя
поддерживается редукционным клапаном. При изменении нагрузки Р,
преодолеваемой гидродвигателем Р1, изменяется давление Р2 на входе в
регулятор. Одновременно изменяется положение редукционного клапана, но
таким образом, что давление Рз на его выходе (а следовательно, и на
входе дросселя) остается постоянным. Начальный перепад давлений у
дросселя определяется в основном натяжением нерегулируемой пружины
редукционного клапана 1.
Регулятор расхода с предохранительным клапаном Г55-1 в отличие от
регулятора Г55-2 имеет предохранительный клапан, ограничивающий давление
в гидросистеме. Регуляторы расхода Г55-1 выпускают для расходов от 0,06
до 160 л/мин и Ри=20 МПа.
Дроссели и регуляторы расхода применяют в гидросистемах с дроссельным
способом регулирования скорости движения выходного звена гидродвигателя,
при этом дроссели и регуляторы расхода Г55-2 могут быть установлены на
входе гидродвигателя, на выходе гидродвигателя и на ответвлении от
напорной гидролинии, а регуляторы расхода Г55-1 только вблизи насоса,
причем устанавливать в гидросистеме предохранительный клапан в последнем
случае не требуется.
Делители потока лесозаготовительных машин
Предназначены для разделения одного потока
рабочей жидкости на два или более равных потока, независимо от величины
противодавления в каждом из них. Делители потока применяют в
гидроприводах машин, в которых
требуется обеспечить синхронное движение
параллельно работающих гидродвигателей, преодолевающих неодинаковую
нагрузку.
Делитель потока Г75-6 (рис. 45) состоит из двух нерегулируемых дросселей
2 и двух дросселей 6, рабочие проходные сечения которых могут изменяться
при перемещении плунжера 4. Поток рабочей жидкости подводится к
отверстию 1 и через нерегулируемые дроссели 2, кольцевые проточки в
корпусе делителя и дросселя 6 поступает к выходным отверстиям 5. По
каналам 3 поток управления поступает под торцы плунжера 4. При равенстве
преодолеваемых нагрузок (Р1 = Р2) и площадей
поршней гидроцилиндров давления Р1=Р2, перепад
давлений у плунжера равен нулю, а плунжер 4 занимает среднее положение.
В этом случае расходы в обоих отводах 5 равны друг другу и поршни
гидроцилиндров движутся с одинаковой скоростью.
Если нагрузка на один из гидродвигателей возрастает, то его движение
замедлится. Под действием возникшего перепада давлений плунжер смещается
в сторону менее нагруженного гидродвигателя. Одновременно уменьшается
рабочее проходное сечение дросселя 6 в линии этого гидродвигателя. Это
вызывает уменьшение расхода и скорости движения второго, менее
нагруженного гидродвигателя. Движение плунжера прекратится, когда
давление на его торцах выравнивается. В этом новом положении плунжера
расходы в обеих ветвях будут одинаковыми.
Если нагрузка возрастает настолько, что один из гидро-двигателёй
остановится, то плунжер делителя переместится в крайнее положение и
полностью перекроет рабочее проходное сечение дросселя 6 во второй
ветви. Движение второго гидродвигателя также прекратится, а весь поток
от насоса будет идти на слив через напорный клапан 8. Таким образом,
поддержание равенства расходов в обеих ветвях делителя осуществляется за
счет дросселирования потока в той ветви, где гидродвигатель нагружен
меньше. Клапаны 7 предохраняют гидродвигатели от нагрузок.
В гидроприводах дорожно-строительных машин применяют делители потоков
КД, конструкция и принцип работы которых аналогичны конструкции и
принципу работы делителя Г75-6.
Тормозные клапаны применяют в приводах механизмов опускания груза
стреловых кранов и других машин для исключения противообгонного
скоростного режима при воздействии попутных нагрузок. Тормозной клапан
устанавливается на выходе из гидроцилиндра. Управление клапаном
осуществляется от подводящей гидролинии гидроцилиндра.
Клапан открывается больше или меньше в зависимости от величины
управляющего давления, обратно пропорционального величине внешней
попутной нагрузки, благодаря чему скорость опускания остается примерно
постоянной. Золотник, установленный в корпусе клапана, удерживается в
положении «Закрыто» пружиной. Усилие' пружины изменяется регулировочным
винтом.
Для обеспечения устойчивой работы, исключающей колебания золотника
клапана, в линии управления устанавливаются два регулируемых дросселя с
обратными клапанами, которые независимо друг от друга дросселируют
подводящий и отводящий потоки рабочей жидкости.

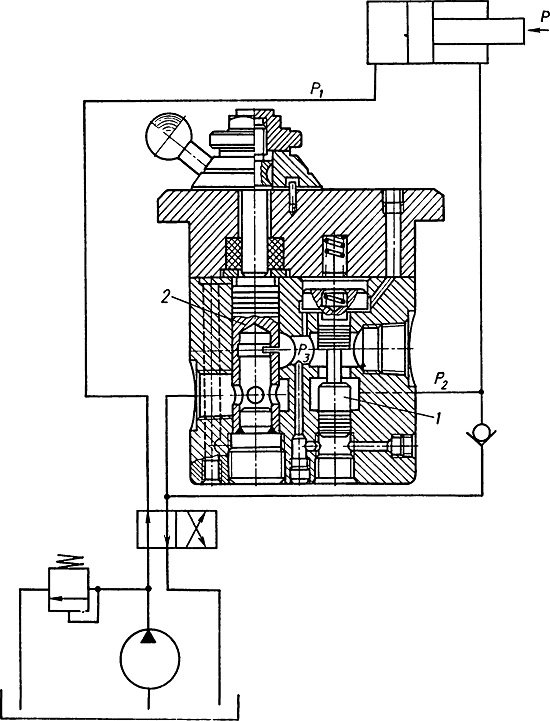

Рис. 41. Регулятор расхода типа Г55-2
(конструкция и вариант схемы вклю чения)

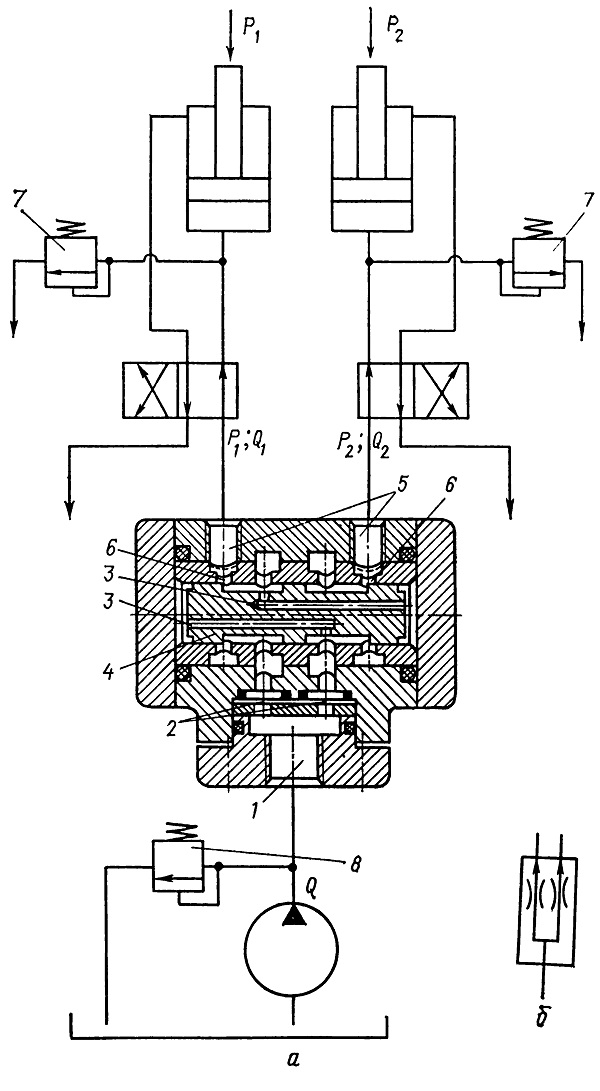

Рис. 45. Делитель потока:
a — конструкция и схема включения; 6 — условное обозначение
