Гидрозамки лесозаготовительных машин



 Представляют собой направляющие гидроклапаны, предназначенные для пропускания потока жидкости в одном направлении при отсутствии управляющего воздействия, а при наличии управляющего воздействия — в обоих направлениях. По числу запорно-регулирующих элементов в гидроаппа-рате гидрозамки могут быть одно- и двусторонними. Односторонние гидрозамки перекрывают одну, а двусторонние две гидролинии.

Конструкция и функциональная схема включения одностороннего замка приведены на рис. 42. Гидрозамок имеет основной (конусный) 1 и вспомогательный (шариковый) 2 запорно-регулирующие элементы, нерегулируемую пружину и устройство управления (толкатель) 3. При подаче рабочей жидкости под давлением к полости Н клапан открыт и пропускает жидкость в полость С клапана. При подводе рабочей жидкости

к полости С клапан закрыт. Однако если одновременно с этим подвести жидкость и к полости управления У, то толкатель 3, перемещаясь влево, откроет вначале вспомогательный, а затем и основной запорно-регулирующие элементы. В этом случае жидкость будет свободно проходить из полости С в полость Н

в течение всего времени воздействия на толкатель управляю-щего сигнала. Благодаря шарику снижается давление в линии управления обратным клапаном, так как при открытии вспомогательного запорного элемента давление в полостях Н и С выравнивается, что и обеспечивает подъем основного элемента при сравнительно низком давлении в гидролинии управления. Односторонние гидрозамки применяют для блокировки движения выходного звена гидродвигателя в одном направлении (например, для блокировки самопроизвольного опускания стрелы крана во время работы, ножа бульдозера при его движении и т. д.). В этом случае гидрозамок устанавливают между гидрораспределителем и гидродвигателем.

Пример применения гидрозамка в схеме для осуществления нерегулируемого (быстрого) холостого и регулируемого рабочего хода поршня гидроцилиндра показан на рис. 42. При этом регулируемое движение происходит только на части рабочего хода. В указанном положении распределителя 4 поршень совершает рабочий ход со скоростью UР1. В этот момент жидкость

из штоковой полости цилиндра 11 поступает на слив через дроссель 9. Как только упор на штоке нажмет на путевой выключатель 10, включится распределитель 7, который соединяет полость У с гидролинией управления или с напорной гидролинией. Толкатель откроет обратный клапан и весь поток рабочей жидкости будет поступать на слив, минуя дроссель. Поршень гидроцилиндра начнет двигаться со скоростью VР2>VР1. В другом положении распределителя 4 жидкость от насоса 6 с клапаном 5 поступает в полость Н, свободно проходит через клапаны и далее в штоковую полость гидроцилиндра. Поршень совершает холостой ход со скоростью их. При выходе путевого выключателя из-под упора на штоке распределитель 7 придет в исходное положение, отделив полость У от гидролинии управления. Толкатель 3 передвинется вправо и обратный клапан возвратится в исходное положение. В гидросистемах мобильных машин находят применение односторонние гидрозамки 541 и У4610.

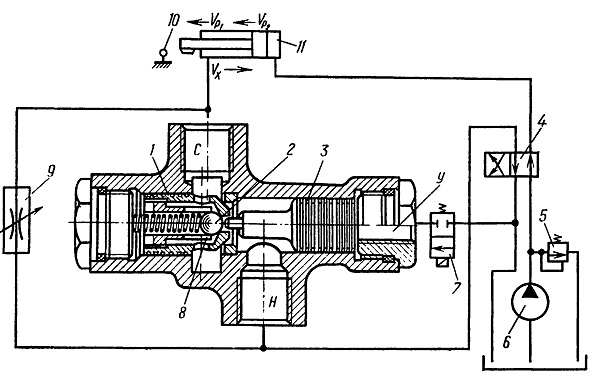

Рис. 42. Односторонний гидрозамок
