Стреловые самоходные краны лесозаготовительных
машин
По конструкции автомобильные, пневмоколесные
и гусеничные краны отличаются в основном ходовыми устройствами.
Самоходным кранам присваивается индекс, состоящий из двух букв (КС —кран
самоходный),
четырех цифр и букв в конце, значение которых показано на рис. 34.

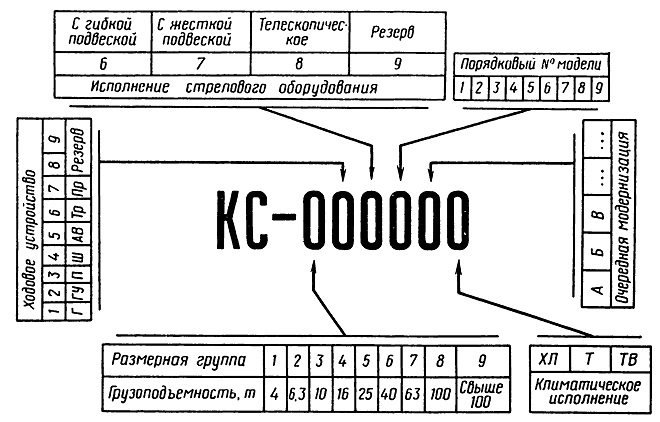

Рис. 34. Обозначение стреловых самоходных
кранов:
КС — кран стреловой самоходный общего назначения; Г — гусеничное ходовое
устройство с минимально допустимой поверхностью гусениц; ГУ — то же с
увеличенной поверхностью гусениц; П — пневмоколесное ходовое устройство;
Ш — специальное шасси автомобильного типа; АВ — шасси грузового
автомобиля; Тр — трактор; лПр — прицепное ходовое устройство; XЛ — в
северном исполнении; Т — в тропическом исполнении; ТВ — в исполнении для
влажных тропиков
Пильные цепи моторных пил и лесозаготовительных
машин.
В настоящее время широкое распространение получили трехрядные пильные
цепи. Конструктивная особенность пильных цепей, связанная со способом их
движения в пильной шине, подразделяет их в основном на два типа.

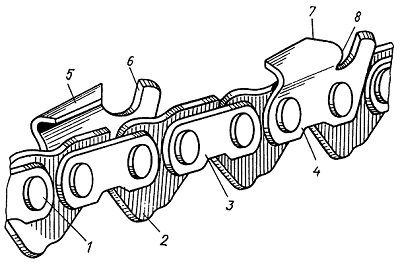

Цепи с направляющими хвостовиками на средних звеньях 2 (рис. 35)
применяются в основном на мотоинструментах. В этом случае пильная шина
имеет направляющий паз по всему кон-туру.

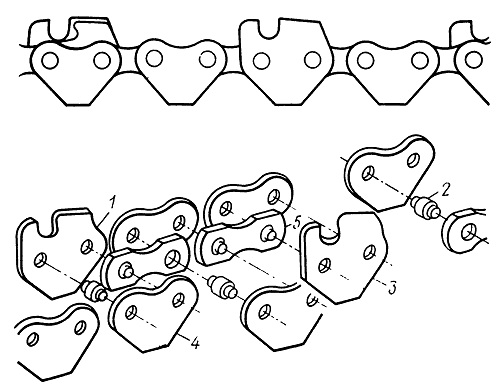

Цепи с направляющими хвостовиками на строгающих 1 и 3 (рис. 36) и
соединительных звеньях 4 называют седлающими. Седлающая цепь позволяет
снизить трудоемкость изготовления
пильной шины и повысить ее поперечную устойчивость.
Такого типа цепи применяются на валочных машинах и пилах,
предназначенных для групповой раскряжевки хлыстов.
Промышленность выпускает две разновидности цепей: для поперечного
резания марки ПЦП-15М и универсальные марок ПЦ-10, ПЦУ-ЗОВ, ПЦУ-9,3,
ПЦУ-8,25.
Пильная цепь ПЦП-15М используется на моторных пилах, применяемых главным
образом на раскряжевке древесины (т. е.
при поперечном резании). Эта цепь имеет режущие,
подрезающие и скалывающие зубья, которые располагаются с определенным
чередованием в блоке из 12 зубьев. При пилении под углом, отличным от
90° к направлению волокон, производительность пильных цепей ПЦП-15М
уменьшается, пропил получается неровным. Указанного недостатка лишены
универсальные цепи, которые позволяют производить пиление древесины под
любым углом к направлению волокон без существенного изменения
производительности. Универсальная цепь, как видно из рис. 35 и 36, имеет
правые и левые строгающие Г-образные зубья, чередующиеся между собой
через восемь шагов цепи. Режущая кромка зуба по отношению к плоскости
пропила имеет горизонтальный, вертикальный и переходный участки.
Горизонтальная часть режущей кромки 7 (см. рис. 35) формирует дно
пропила, а вертикальная (боковая) 8 режущая кромка стенки пропила.
Впереди режущей кромки каждого зуба расположен
выступ-ограничитель 6, который ограничивает толщину срезаемой стружки и
тем самым устраняет перегрузку двигателя пилы.
По сравнению с цепью режуще-скалывающего типа универсальная цепь менее
трудоемка в обслуживании, так как имеет меньшее количество зубьев и
более легкую их заточку.
На моторных пилах применяют преимущественно пильные цепи марки ПЦ-10.
Выпускаются два размера такой цепи по количеству секций: пильная цепь
ПЦ-10-1601 для пил МП-5 «Урал-2 Электрон», «Дружба-4М» и ЭПЧ-ЗМ и
пильную цепь ПЦ-10-1401 для пилы «Тайга-214».
Пильные цепи ПЦП-15М в настоящее время имеют ограниченное применение и
постепенно заменяются пильными цепями ПЦ-10.
Для заточки пильных цепей со строгающим зубом с шагом 10,26 мм,
применяемых на бензопилах, электропилах, а также для заточки
крупнозвенных цепей со строгающим зубом с шагом 20 и 30 мм, применяемых
на валочно-трелевочных машинах, служит заточной станок ЛВ-116А. Для
заточки крупнозвенных цепей по требованию потребителя станок
доукомплектовывается устройством ЛВ-116А.400 для установки пильных цепей
с шагом 20 и 30 мм, шлифовальными кругами и другими деталями.
Для заточки пильных цепей с шагом 10,26 мм применяются шлифовальные
круги ПП150Х4Х32 53с20-ПСП17Б40м/с 1 кл Б (ГОСТ 2424—75) и ПП150Х8Х32
44А20-ПСТ27Б40м/с 1 кл Б (ГОСТ 2424—75), а пильных цепей с шагом 20 и 30
мм — шлифовальные круги ПП150Х6Х 32 24А20ПСТ27Б40м/с 1 кл Б (ГОСТ
2424—75), ПП150Х8Х32 44А20ПСТ27Б40м/с 1 кл Б (ГОСТ 2424—75) и ПП150Х
ЮХ3224А25ПСТ27Б40м/с 1 кл Б (ГОСТ 2424—75).
Правка шлифовальных кругов осуществляется алмазным
карандашом 3908-0052Г (ГОСТ 607—80). Подправка шлифовальных кругов и
съем острых кромок после правки производят шлифовальным бруском БП25Х
16х 15025А25-НВТ7КБ (ГОСТ 2456—75).
По ГОСТ 980—80 выпускаются пилы круглые плоские для распиловки древесины
двух типов: 1—для продольной распиловки, в условном обозначении пилы в
этом случае применяется следующая первая цифра — 3420; 2 — для
поперечной распиловки, в этом случае в условном обозначении пилы
применяется цифра — 3421.
Каждый из указанных типов пил имеет по два исполнения геометрии зубьев 1
и 2.
Примеры условных обозначений:
Пила типа 1 диаметром 500 мм, толщиной 2,2 мм, диаметром посадочного
отверстия 50 мм, с числом зубьев 60, исполнения 1: пила 3420-0228 (ГОСТ
980—80).
По цифре 0228, приведенной в таблице стандарта, определяются указанные
выше геометрические параметры пилы.
Пила типа 2, диаметром 360 мм, толщиной 2,5 мм, диаметром посадочного
отверстия 50 мм, с числом зубьев 72, исполнения 2: пила 3421-0313 (ГОСТ
980—80).
По ГОСТ 980—80 пилы типа 1 имеют диаметры от 125 до 1500 мм, толщину от
1 до 5,5 мм, диаметр посадочного отверстия от 32 до 80 мм и число зубьев
от 24 до 72.
Пилы типа 2 имеют диаметры 125... 1500 мм, толщину 1... 5,5 мм, диаметр
посадочного отверстия 32... 50 мм и число зубьев 36... 120.
