Вентили Д242 в генераторах типа Г250. Для
упрощения монтажа вентили в теплоотводящих элементах выпрямительных
блоков выпускаются прямой (положительной) и обратной (отрицательной)
полярности. В вентилях прямой полярности (Д242-А) «+» выпрямленного тока
будет на корпусе, в вентилях обратной полярности (Д242-АП) будет «—»
выпрямленного тока.
Вентили ВК310 отличаются от вентилей типа Д242 в основном конструкцией
корпуса, приспособленного для непосредственной запрессовки в теплоотводы
выпрямительного блока. Предназначены для выпрямления переменного тока в
диапазоне частот от 50 до 1200 Гц в условиях принудительного воздушного
охлаждения. Вентили прямой и обратной полярности раз-личаются внешне по
цвету маркировки, наносимой краской на донышке корпуса, соответственно
красной и черной.
Расшифровка обозначения вентиля: ВК—вентиль кремниевый; 3 — номер
конструктивного исполнения вентиля; 10 — номинальная величина прямого
тока, А.
Вентили ВА20 (рис. 18) разработаны для генераторов автомобилей ВАЗ-2101
и отличаются от вентилей ВК310 параметрами, конструкцией вывода и
способом соединения выводов. Выпускаются также прямой и обратной
полярности.
Расшифровка обозначения вентиля: ВА — вентиль автомобильного типа; 20 —
номинальная величина прямого тока, А.
Вентили ВКДЧ-25 предназначены для генераторов мощностью 750...1200 Вт.
Являются высокочастотными и конструктивно отличаются от вентилей ВК310
габаритами корпуса и выводом. В вентилях прямой полярности на корпусе
нанесена стрелка, показывающая направление прямого тока от вывода к
корпусу. В вентилях обратной полярности стрелка показывает направление
тока от корпуса к выводу; кроме того, на корпусе нанесена буква О.

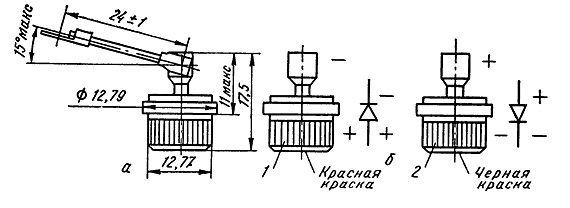

Рис. 18. Кремниевый вентиль ВА20:
а — общий вид; б — маркировка корпуса и условное изображение вентиля: 1
— вентиль прямой полярности; 2 — вентиль обратной полярности
Расшифровка обозначения вентиля: ВК — вентиль
кремниевый; Д — диффузорный; Ч — частотный; 25 — номинальная величина
прямого тока, А.
Вентили ВК50 и ВКД50 являются общетехнического применения и используются
на автомобильных и автобусных генераторах мощностью 3500.. .4000 Вт.
Вентили КД202 применяют в бесконтактном транзисторном регуляторе
напряжения РР350, работающем с генератором Г250-Е и др.
Рассмотренные силовые разнополярные вентили генераторов, соединенные по
определенной электрической схеме, образуют выпрямительный блок.
Выпрямительные блоки могут быть двух типов ВБГ или БПВ.
Выпрямительный блок, например, ВБГ-1 состоит из трех отдельных
моноблоков, каждый из которых представляет собой алюминиевую отливку с
охлаждающими ребрами, внутри которой размещены два последовательно
соединенных диода. Каждый моноблок имеет три вывода. Выводной зажим от
средней точки между диодами соединен с фазными выводами статора, а два
других зажима — с контактными пластинами отрицательной и положительной
полярности.
Выпрямительный блок типа БПВ собран из шести или двенадцати кремниевых
вентилей, запрессованных в теплоотводы положительной и отрицательной
полярности. Выпрямительные блоки устанавливаются в крышках генераторов
со стороны контактных колец.
