ПОДВИЖНОЙ СОСТАВ И ОСОБЕННОСТИ ТЯГОВЫХ РАСЧЕТОВ
НА ЛЕСОВОЗНЫХ УЖД
Подвижной состав железных дорог состоит из локомотивов и вагонов. В
настоящее время используют один вид локомотивов— тепловозы. Для
магистральных путей они изготовляются со сцепной массой 20... 24 т, а
для временных путей и для маневровых работ 12... 16 т. Основные
характеристики теплово-зов, изготовляемых в настоящее время Камбарским
машиностроительным заводом, приводятся в табл. 9.3 [36].
Силовая установка тепловозов расположена на раме сварной конструкции,
которая опирается на две двухосные тележки с центральными шкворнями.
Тележки всех указанных в таблице тепловозов взаимозаменяемы, а их
жесткая база обеспечивает вписывание в кривые радиусом в 40 м. Рама
тележек сварная с литыми челюстями. Передача крутящего момента на оси
тележек осуществляется осевыми редукторами, установленными на каждой
оси. Буксы колесных пар роликовые. Тепловозы обору-дованы автоматическим
тормозом для торможения состава, прямодействующим локомотивным тормозом
и руч»ым тормозом, действующим на колесные пары задней тележки. Тепловоз
ТУ7 применяется на путях с рельсами Р24, а тепловозы ТУ6А, ТУ7А и ТУ8
могут использоваться и на путях с рельсами Р18.
9.3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕПЛОВОЗОВ КОЛЕИ 750 ММ
Наименование
показателей
Типы тепловозов
ТУ6А
ТУ8
ТУ7
ТУ7А
Род службы
Маневровый
Универсальный,
грузопассажирский
Служебная масса, т
13,6
15,6
24
20
Конструкционная
скорость, км/ч
42
45
50
50
ЛМ/ 4
Давление от
колесной пары
32,5
39,7
60
50
на рельсы, кН
Номинальная
мощность дви
93,5
132,5
294,4
294,4
гателя, кВт
Сила тяги, кН:
при трогании с
места
41
47,8
72
60
длительного режима
26,6
34,5
54
46,3
Скорость
длительного ре
8
10
12
14
жима, км/ч
Общая сила нажатия
тормоз
80
120
160
120
ных осей при
автоматическом
торможении, кН
i
Жесткая база
тепловоза, мм
3500
4000
4700
4700
База тележки, мм
1400
1400
1400
1400
Прицепной подвижной состав на лесовозных УЖД представлен всеми типами
вагонов: крытыми, пассажирскими, платформами, цистернами, а также
специальными конструкциями вагонов-сцепов для перевозки длинномерных
грузов (хлыстов и деревьев). Вагоны-сцепы отличаются от обычных вагонов
тем, что каждый из них состоит из двух одинаковых единиц (четырехосных
полусцепов) и поэтому имеют осевую формулу: 2—2 + 2—2. Каждый из
полусцепов ЦНИИМЭ— ДВЗ вместо обычной у вагонов рамы имеет хребтовую
балку с ударно-тяговыми приборами, коник, установленный посредине
хребтовой балки, две двухосные тележки и тормозную систему. Замена
обычной рамы хребтовой балкой предохраняет длинные и тяжелые пакеты
хлыстов от продольного перемещения при рывках, торможении и толчках
поезда. На лесовозных дорогах используют вагоны-сцепы ЦНИИМЭ — ДВЗ,

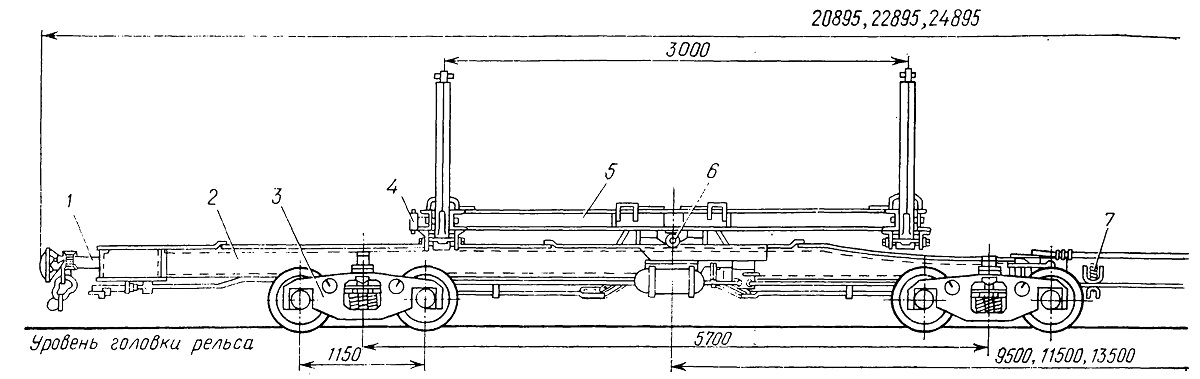

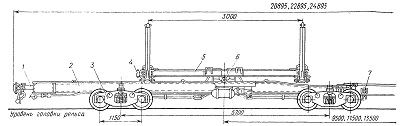

JIT-22 (рис. 9.2), JIT-24. В настоящее время выпускают две новые
модификации вагонов-сцепов 43—090 и 43—091.
Техническая характеристика вагонов-сцепов
Особенности тяговых расчетов на УЖД.
Основные положения тягово-эксплуатационных расчетов (см. гл. 2) для
автомобильного транспорта, действительны и для железнодорожного, однако
есть и свои особенности.
На железных дорогах сопротивление движению локомотивов и вагонов
значительно меньше, чем сопротивление движению на автомобильном
транспорте, и определяется экспериментально, причем сопротивление
воздушной среды отдельно не выделяется, а входит в величину основного
сопротивления движению. Кроме того, существенно различаются по величине
удельные сопротивления движению локомотивов и вагонов и для них
применяются специальные обозначения. В связи с этим массу поезда Q
рассматривают как сумму массы локомотива тл и массы прицепного состава
тс и различают основное удельное сопротивление движению локомотива Шо' и
прицепного состава w0" и общее средневзвешенное основное удельное
сопротивление wо. Для снижения удельного сопротивления
движению следует заменять звеньевой путь на
бесстыковый (что снижает Шо на 10. ..15%), усиливать верхнее строение
пути в первую очередь на больших подъемах в грузовом направлении,
переходить на укладку на подъемах гравийного и щебеночного балласта и
бетонных шпал, а также повышать осевую нагрузку у вагонов. В зимний
период большой эффект дает сокращение простоя вагонов в целях
предотвращения значительного остывания букс. В настоящее время на
железнодорожном транспорте принято массу поезда измерять в тоннах, путь,
проходимый поездами, в километрах, скорость движения в километрах в час,
ускорение в километрах в час в квадрате. Поэтому для
тягово-эксплуатационных расчетов удобно использовать уравнения движения
поезда (2.32) с учетом указанных размерностей.
Для определения скорости движения на спусках, где
необходимо торможение, прежде всего надо знать, какая длина полного
тормозного пути Sn. т установлена на данной дороге. Тормозным путем
называется расстояние, проходимое поездом от начала торможения до его
остановки. Согласно ПТЭ лесовозных УЖД для поездов, следующих при ручном
торможении, эта длина должна быть в равнинной местности 600 м, в сильно
холмистой местности при спусках до 40 °/оо 400 м и в горной местности
при спусках более 40 °/оо 200 м. Для поездов, следующих на
автоматическом торможении: в равнинной местности 400 м, в сильно
холмистой при спусках до 40%о 300 м и в гористой местности на спусках
более 40 %о 200 м. В зависимости от целей торможения применяются
различные режимы использования тормозных средств. Экстренное торможение
производится для остановки поезда в чрезвычайных случаях, при этом
полностью используется тормозная сила поезда. Полное служебное
торможение используется для расчета расстояний установки постоянных
сигналов. В этом случае тормозная сила используется на 80%. Служебное
торможение применяется для остановки поезда на остановочном пункте,
тормозная сила при этом используется на 50%- Регулировочное торможение
применяется для поддержания скорости движения на заданном уровне,
тормозная сила при этом изменяется действиями машиниста тепловоза. Для
расчета движения поезда в режиме торможения и потребности в тормозных
средствах решаются тормозные задачи. Для их решения используется
уравнение (9.3).
