Для промазки фальцев при остеклении переплетов рационализаторами Б. Я. Кримбергом и М. Поляковым предложен специальный комплект приспособлений, который состоит из шприца для нанесения замазки, набора сменных насадок различного диаметра и профиля и зарядного бака для заправки шприца (рис. 486).

Шприц (рис. 486, а) имеет алюминиевый корпус, внутри которого находится винтовой шток с двухзаходной ленточной резьбой. Вращением штока через насадку шприца выдавливается замазка. Зарядный бак емкостью 10 л имеет герметически закрывающуюся крышку, через центр которой проходит винтовой шток с рукояткой наверху и поршнем на другом конце (рис. 486, б).

Шприц для заправки замазкой присоединяют к патрубку бака и вращением рукоятки бака выдавливают замазочную массу. Набор насадок различного размера позволяет наносить замазку слоем разной толщины и ширины. Пользуясь этим приспособлением, один рабочий за смену может промазать до 250 м фальца, превышая нормы при ручной работе в два раза (рис. 486, в).

Вставленное стекло закрепляют проволочными шпильками на расстоянии не более 25—30 см одна от другой. Для шпилек

используют слегка закаленную стальную проволоку толщиной 0,9—1 мм.



Рис. 486. Приспособление для нанесения замазки на фальцы:
а — шприц для нанесения замазки, б — заправка шприца из зарядного бака, в — нанесение замазки

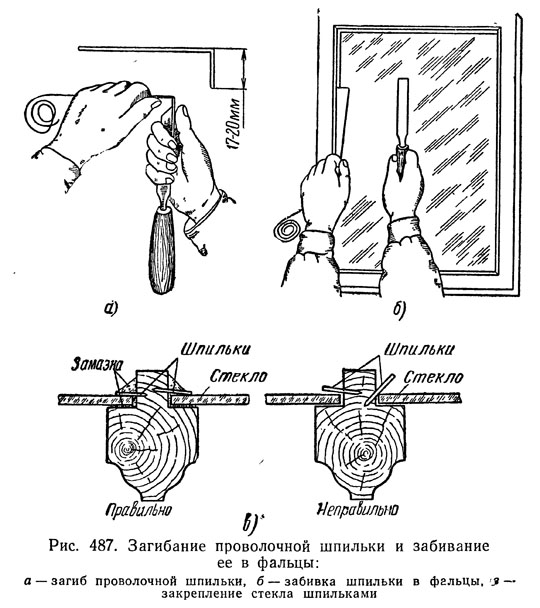

Перед забивкой конец проволоки длиной 17—20 мм загибают стамеской (рис. 487, а). Скользящими ударами той же стамески загнутый конец проволоки забивают в дерево на 7—10 мм и обламывают двумя-тремя перегибами (рис. 487, б).

Шпильки забивают в направлении от стекла, иначе на стекле в местах соприкосновения со шпилькой при сотрясениях могут появиться трещины (рис. 487, в). Забивать шпильки следует так, чтобы они были направлены точно по поверхности стекла или чтобы их острие было приподнято немного вверх от стекла. Забитые шпильки не должны выступать за кромку нижнего фальца и должны быть закрыты замазкой.
