Оконные блоки со спаренными переплетами
одинаковой толщины могут изготовляться как по раздельному, так и
совмещенному способу. Пиломатериал толщиной 40 мм раскраивается
на заготовки для оконных брусков в кратных размерах по ширине.
Это делается для того, чтобы при строгании из одной заготовки
сразу получить два бруска. Строгаются заготовки на
четырехстороннем строгальном станке с четырех сторон, с
образованием профиля, и пилой, установленной на горизонтальном
валу, надрезаются на два бруска — для зимней и летней створок
(рис. 451).
Рис. 451. Оконные бруски, обработанные на
четырехстороннем строгальном станке: 1 — брусок зимней створки,
2 — брусок летней створки
После строгания на шипорезном станке у вертикальных брусков
створок зарезают проушину, а у горизонтальных —шипы. Все
остальные операции производят аналогично изготовлению оконных
переплетов со спаренными створками разной толщины.
Угольники в переплетах одинаковой толщины в отличие от спаренных
переплетов разной толщины устанавливают с внутренней стороны
створок и вразбежку, чтобы угольники зимней
и летней створок не примыкали друг к другу
и один был бы выше другого (рис. 452).
Вентиляция оконного блока со спаренными переплетами одинаковой
толщины осуществляется через щели в верхнем
бруске коробки. Конструкция такого бруска
состоит из двух склеенных горизонтальных брусков, между которыми
размещены три брусочка: два с краев, один в середине.
Образованные
две щели перекрывают специальными брусками
с наплавом, выполняющими роль форточки. Навешивают
бруски-форточки либо на петли, либо забивают сверху коробки
через край форточки гвоздь, являющийся вертикальной осью, вокруг
которой вращается закрывающий щель брусок-форточка. Запирают и
открывают брусок-форточку специальной ручкой, прикрепленной к
другому концу бруска. Размер щелей обеспечивает потребную
вентиляцию. Производство таких оконных блоков не представляет
трудности, а их световая площадь по сравнению с оконными блоками
без форточек почти не уменьшается.

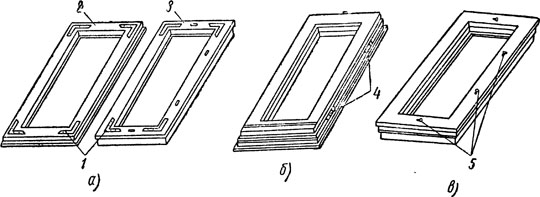

Рис. 452. Оконные створки одинаковой
толщины: а — постановка угольников; б — навеска створок; в —
постановка стяжных винтов: / — угольники, 2 —- створка зимняя, 3
— створка летняя, 4 — петли, 5 — стяжные винты

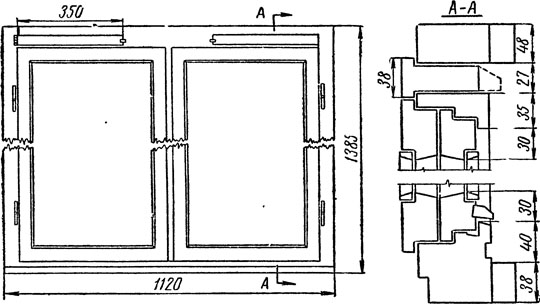

Рис. 453. Оконный блок со спаренными переплетами одинаковой
толщины со щелями-форточками |
