Автоматическая станочная линия УкрНИИМОД-2У

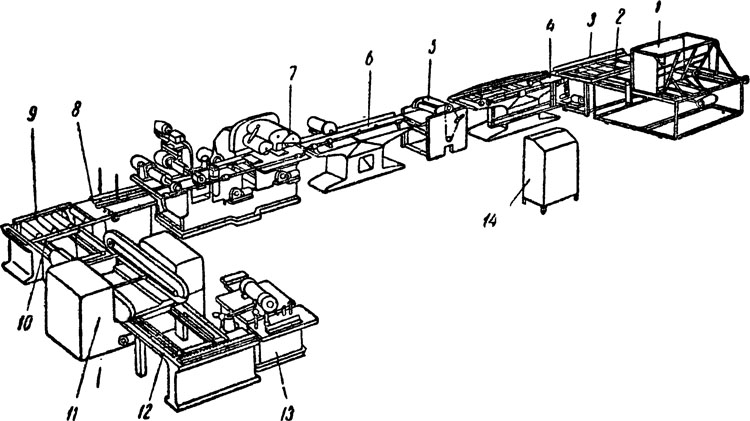

Автоматическая станочная линия УкрНИИМОД-2У с программным управлением настройкой станков (рис. 381) предназначена для обработки брусковых деталей из древесины и выполняет операции по созданию базовой поверхности на фуговальном и торцовочном станках, строжку с четырех сторон, контроль качества и размеров, торцовку двух концов с одновременной зашиповкой, выборку гнезд или сверление круглых отверстий. Длина обрабатываемых деталей 400—1000 мм, ширина 20— 100 мм, толщина 15—100 мм. Скорость подачи 6—8 м/мин, время настройки линии 2—5 мин. Контрольное устройство автоматически определяет качество обработки и размер деталй. Обнаруженный брак удаляется с линии, годные детали, остроганные .в размер, подаются на модернизированный станок ПАРК-6, где в них выбираются шипы.

Порода древесины не влияет на стабильность работы оборудования и настройку его на заданный размер. Перед обработкой заготовок на пульте управления задаются размеры настройки, включается ток, и через 2—5 мин. вся линия автоматически настраивается.

Снабжение всех деревообрабатывающих станков с автоматической подачей системами программного управления делает их еще более универсальными и применимыми даже в малосерийном производстве и одновременно решает вопрос комплексной автоматизации процессов изготовления изделий из древесины.

Перевод станков на программное управление обеспечит точность обработки деталей, сократит время настройки и повысит производительность линий.
