Конструирование таких наборов заключается в
том, что корпусная мебель (шкафы, буфеты и др.) расчленяется на
три конструктивные группы, из которых формируются различные
предметы набора — щиты для остова, внутренние детали (ящики,
полки и др.) и декоративные элементы с мебельной фурнитурой. В
производстве поэтому находятся детали е минимальным количеством
типоразмеров.
Все элементы мебели нормализованы и взаимозаменяемы. Их
различные сочетания позволяют получить изделия, разнообразные по
своему назначению и оформлению. Изготовляются щиты из планок
типовых размеров, что дает возможность полностью механизировать
их станочную заготовку. Кроме того, оборудование не нуждается в
переналадке и перенастройке. Типовой щит при толщине в 20 мм
состоит из четырех планок сечением 15x40 мм, образующих рамку и
соединенных между собой металлической скобкой. Заполняется щит
стружками и опилками, которые прессуются с добавлением 10%
смоляных клеев. Щит покрывается рубашками из шпона и
облицовочной строганой фанерой из древесины твердых лиственных
пород. Прессуется щит между двумя металлическими прокладками в
горячем прессе.
Внутренние детали изделий набора и декоративные элементы также
нормализованы. Например, ящики или полуящики для всех изделий
приняты двух-трех размеров. Декоративные элементы— раскладки,
плинтусы и т. п. изготовляются строго по принятым нормалям с
установленным профилем и одного сечения.
Для более полной автоматизации машинной обработки деталей мебели
предложена новая конструкция щитов и рамок.
Древесно-стружечный щит окантовывается рейками стандартного
сечения 15X60 мм. Облицовывается щит с двух сторон клееной
фанерой (рис. 368). Общая толщина щита в зависимости от толщины
фанеры бывает от 19 до 22 мм. Коробки и рамки также формируются
из реек сечением 15x60 мм (рис. 369). Рамка набирается из трех
слоев реек, склеенных не в шип, а на пласть, что значительно
улучшает условия склейки и увеличивает ее прочность.

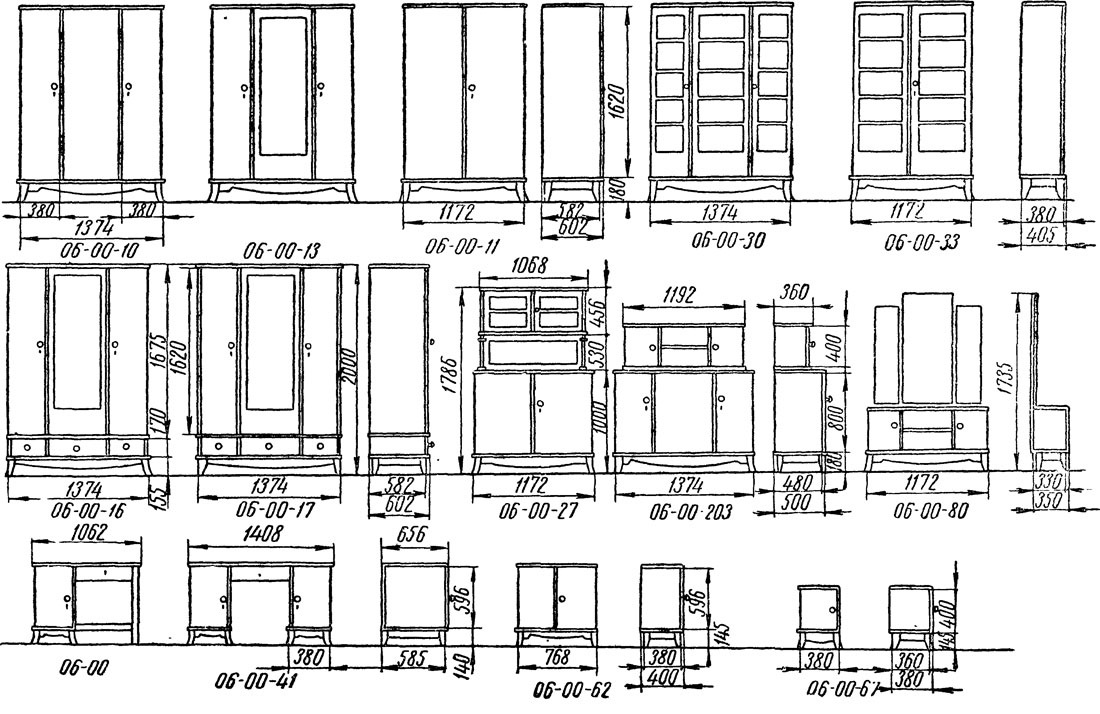

В результате разработанные проекты наборов мебели включают
унифицированные, нормализованные и взаимозаменяемые элементы и
детали. В этих условиях создается возможность из небольшого
количества щитов, рамок и других деталей определенного типового
размера, принятого для каждого набора, собирать изделия,
различные по своей форме и назначению. Из используемых в наборах
щитов 15—18 типоразмеров можно собрать от 30 до 35 различных
изделий. Этим изделиям придают различное оформление, применяя
карнизы, раскладки, угловые пилястры, а также облицовывая их
фанерой разных пород древесины.
Принцип конструирования, основанный на шиповых соединениях и
клеевой вязке узлов и деталей, не позволяет резко уменьшить
трудоемкость технологических процессов и внедрять механизацию и
автоматизацию производства.
ЦПКБ Мосгорсовнархоза спроектировал новый набор
секционно-комбинированной мебели, который по своим
конструктивно-технологическим особенностям отвечает всем
требованиям массового изготовления и дает возможность
организовать полностью автоматизированное производство. Основу
универсальной разборной мебели составляют унифицированные и
нормализованные щитовые элементы, количество которых по
типоразмерам сведено до минимума. Из конструктивных деталей
путем различных комбинаций можно легко,
непосредственно в квартире, собрать любое изделие как отдельно
стоящее, так и составное. Соединение всех элементов набора
выполнено без единого шипа, без клеевой вязки и осуществляется
при помощи запрессованных в щиты втулок и винтов.
Универсальная мебель имеет несколько типов, описание которых
приводится ниже.
|
