Сборные пневмокамеры для фанерования

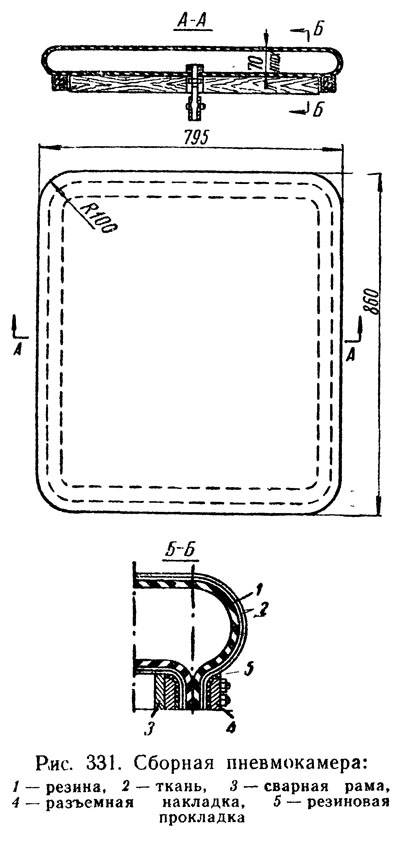

Для фанерования используются и сборные пневмокамеры, разработанные ЦМКБ, которые очень просты в изготовлении и надежны в работе (рис. 331). С успехом они применяются на ростовской мебельной фабрике им. Урицкого-. Камеры собираются из двух слоев резины 1, которые покрыты снаружи двумя слоями ткани 2 и стянуты замкнутой сварной рамой 3 и разъемными деревянными накладками 4 посредством болтов. Для большей герметичности пневмокамеры под накладки и сварную раму уложены прокладки 5 из резины.







Сжатый воздух подается через штуцер в середину камеры снизу по прорезиненным рукавам. Пресс с верхней перемещаемой поперечиной дает возможность запрессовывать пакеты разной высоты, не закладывая вспомогательных щитов для заполнения свободного пространства.

При склеивании и фанеровании детали перед загрузкой набирают в пакет, который сверху и снизу ограничивают щитами. Если пакет набирается из нескольких пачек разных деталей, для компенсации незначительной разницы по высоте между отдельными пачками на каждую пачку накладывают лист резины толщиной 5—6 мм. Детали по ширине и длине пакета следует укладывать не вплотную друг к другу, а с зазорами не менее 20—30 мм.

Набранный пакет вкатывают по роликовым шинам в пресс. Под нижний и на верхний щиты укладывают балки для стягивания пакета. Располагают бадди на равных расстояниях одну от другой так, чтобы верхняя находилась под соответствующей ей нижней. Затем включают электродвигатель и опускают верхнюю поперечину вплотную на пакет, после чего электродвигатель выключают, а в пневмокамеры из пневмосети или от индивидуального передвижного компрессора впускают сжатый воздух.

Под давлением воздуха пневмокамеры увеличиваются в объеме, и подъемная плита прижимает пакет к верхней поперечине. Давление пневмокамер, доведенное до требуемой величины, передается склеиваемым деталям равномерно по всей площади. После достижения требуемого давления на концы балок накладывают болтовые стяжки. Это дает возможность при снятии пресса сохранить полученное давление на пакет. По истечении 10—15 мин. болтовые стяжки снова подтягивают, а давление снимают. Пневмокамеры под тяжестью пакета сжимаются до первоначального размера, а пакет в стяжках опускается на роликовые шины. Пакет выкатывают из пресса, включают электродвигатель и поднимают верхнюю поперечину.

Выдержка пакета возможна и в прессе. В этом случае в прессе остаются только нижние балки, служащие для передачи давления пакету от подъемной плиты. Контролируется давление по манометру, установленному на пульте управления.

Рационализаторы деревообработки направляют свои усилия на максимальное использование механизации в наиболее трудоемких процессах. Особое место занимает декоративное фанерование, приклейка к щитам пилястр, реек и других деталей, а также сборка и склейка деталей и узлов. Применяется несколько способов ускоренного контактного склеивания: путем обогрева парового, электрического и высокочастотного.

Широко фанерование производится в пневматических ваймах с контактным электрообогревом. Если раньше склейка требовала 3—5 час. выдержки, то сейчас, с применением электрокон-тактного способа, технологический процесс доведен до 2—3 мин.

Обработанные таким способом заготовки могут немедленно подвергаться дальнейшей обработке.
