ГЛАВА IX КОМБИНИРОВАННЫЕ И УНИВЕРСАЛЬНЫЕ СТАНКИ ДЛЯ ОБРАБОТКИ ДЕРЕВА

Для выполнения на одном станке разных операций применяют комбинированные и универсальные станки, которые могут заменить несколько обычных операционных станков. Используют их в небольших и вспомогательных мастерских, где неэкономично ставить несколько разных деревообрабатывающих станков, которые не могут быть полностью загружены, но требуют значительной площади для своего размещения.

Универсальный суппортный станок (рис. 240) состоит из стола, колонки и кронштейна. Над столом подвешен электродвигатель и режущий инструмент. Кронштейн передвигается вверх и 250

вниз и поворачивается вправо и влево. Вследствие этого режущий инструмент может получать наклонное, вертикальное и горизонтальное положение. К станку имеется набор сменных режущих инструментов, состоящих из дисковых пил с зубьями различных видов, фрез, прорезных дисков, сверл и т. д.

Комбинированный станок (рис. 241) имеет несколько рабочих валов с разными режущими инструментами. На нем можно одновременно выполнять пиление, фрезерование и сверление.

На комбинированных станках, где имеется несколько режущих инструментов, должно применяться устройство, обеспечивающее работу только одного из этих инструментов.









Рис. 240. Универсальный суппортный станок: а — общий вид и продольное пиление, б — поперечное пиление прямым резцом под прямым и косым углами, в — поперечное пиление косым резцом, г — фрезерование, д — запиливание









Рис. 241. Комбинированный станок для распиливания, фрезерования и сверления:
1 — линейка-упор для торцевания деталей, 2 — пильный диск, 3 — рабочий стол для пиления и фрезерования, 4 — шпиндель фрезерного станка, 5 — направляющая линейка (угольник), 6 — сверлильная головка, 7,8 — винтовые прижимы, 9 — рабочий стол (суппорт) для подачи обрабатываемых деталей на сверло, 10 — ведомый шкив для фрезерного рабочего вала, И — станина







Рис. 242. Передвижной комбинированный столярный станок Ф. В. Сычева:
1 электрофуганок, 2 — электропила, 3 — электросверлилка с точильным диском









Передвижной комбинированный столярный станок Ф. В. Сычева изображен на рис. 242. На нем можно производить до 12 различных операций: продольное и поперечное распиливание, торцовку, срезку «на ус» под любым углом, заточку инструмента. Под деревянной крышкой металлического стола смонтированы электродисковая пила 2 и электрофуганок 1. В крышке стола сделан продольный сквозной паз, служащий для направления движения каретки с упорными брусками. На каретке подают детали. На одном торце стола укреплена электродрель с насаженным на её вал точильным диском.

Переносный комбинированный деревообрабатывающий станок Г. Ф. Никулина (рис. 243) по конструкции очень прост, занимает площадь не более 1 м2. На этом станке можно пилить, строгать, сверлить, зарезать шипы, долбить гнезда, отбирать чет верти и калевки, снимать фаски, выбирать шпунты.

Станок состоит из деревянной станины 2, на которой установлен электродвигатель 1 мощностью 2,5 кет (2870 об/мин), соединенный со стальным валом ременной передачей. На одном конце вала имеется муфта 3 с патроном для вставки сменных сверл. Другой удлиненный конец вала, опирающийся на металлические кронштейны 8, служит для насадки дисков круглых пил 6, фрез, прорезных крюков и других режущих инструментов.

Посередине вала насажен фуговальный барабан 4 с укрепленными на нем ножами для строгания. Станок может быть установлен в двух положениях. В первом положении (рис. 243, а) он работает как обрезной, фуговальный и сверлильный станок. Пилить, торцевать, срезать «на ус», срезать щечку, зарезать шипы, выбирать четверти и шпунты можно круглыми пилами и другими режущими инструментами, насаженными на удлиненный конец вала. Для строгания пользуются фуговальным барабаном с ножами, расположенными посередине вала.

Сверление отверстий и гнезд и нарезку шипа «ласточкин хвост» выполняют сверлами и другими приспособлениями, вставленными в патрон муфты на другом конце вала. На станке можно шлифовать деревянные детали, используя для этого диск со шкуркой, закрепленный в патроне муфты.

Во втором положении (рис. 243, б) станок повернут на 90° в сторону АБ и работает как фрезерный. На установленный вертикально вал для фигурной обработки деталей насаживают фрезы, прорезные крюки и ножи. В соответствии с назначением станка имеются два съемных стола, отдельно для каждого положения. После установки станка для фрезерования электродвигатель и фуговальный барабан закрывают легкими фанерными щитами, а муфту с патроном снимают с конца вала. Перестановка станка со сменой столов и режущих инструментов занимает 12 мин.









Рис. 243. Переносный комбинированный деревообрабатывающий станок конструкции Г, Ф. Никулина: а — в первом положении (для пиления, фугования и сверления), б — во втором положении (для фрезерования); 1 —электродвигатель, 2 — деревянная станина, 3 — муфта, с патроном и сверлом, 4 — фуговальный барабан, 5 — положение направляющего угольника. в — дисковая пила. 7 — стол, 8 — металлические кронштейны, 9 — крышка, закрывающая вал с фуговальным барабаном, 10 — фрезы, 11 — удлиненный конец вала, 12 — крышка, закрывающая электродвигатель

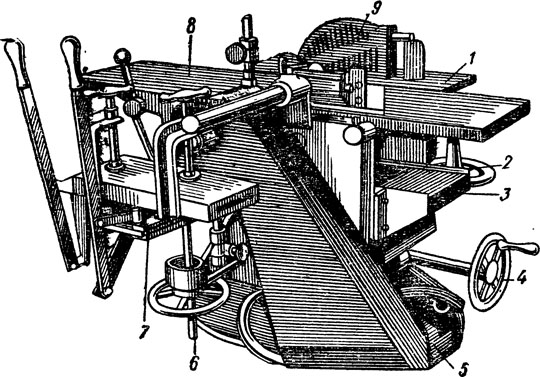

Рис. 244. Комбинированный станок ПиЧ:
1 — узел для продольного и поперечного распиливания,
2 — маховичок механизма подъема узла, 3 — стол рейсмусового узла, 4 — маховичок подъема, 5 — электродвигатель, 6 — подъемное устройство, 7 — сверлильно-долбежный узел, 8 — стол фуговального узла, 9 — кожух












Для облегчения и удобства работы на станке применяют деревянные направляющие угольники, шаблоны, упоры и другие приспособления, которые можно установить, переставить или снять. Станок этот чрезвычайно удобен для небольших строек, особенно для сельского строительства, а также для ремонтно-строительных работ.

В учебно-производственных мастерских Ростовского-на-Дону института инженеров железнодорожного транспорта инж. И. А. Поповым и мастером А. П. Черновым изготовлен комбинированный станок ПиЧ (рис. 244). Станок имеет несложную конструкцию, небольшой вес, малые размеры и не требует специального фундамента. Состоит станок из станины, на которой смонтированы узел для продольного и поперечного распиливания 1 с плитой, высота которой может быть изменена подъемным механизмом 2; стола рейсмусового узла 3; маховичка подъема 4, сверлильно-долбежного узла 7 с подъемным устройством 6; стола фуговального узла 8, на котором установлен передвижной направляющий угольник. Общий рабочий вал и вальцовый механизм подачи рейсмусового узла приводится в движение от электродвигателя 5. Включение и выключение станка осуществляется кнопочным устройством. Клиноременная передача от электродвигателя к валу станка закрыта.

Все режущие инструменты имеют защитные ограждения, пила ограждена металлическим кожухом 9. На станке применяются дисковые пилы для продольного и поперечного распиливания, круглая ножевая головка для фрезерования, кольцевые фрезы, сверла, строгальные ножи для фугования и рейсмусования. При фрезеровании ножевую головку устанавливают на валу пильного узла после снятия пил. Для этого в плите имеется специальный вырез, закрываемый чугунным вкладышем.

На станке можно производить продольное и поперечное распиливание досок, торцовку под прямым углом и «на ус», строгание под угольник и в размер, шпунтовку, отборку фальцев и калевок, сверление отверстий и долбление гнезд, зарезку шипов и проушин, пригонку узлов при сборке.

Легкий комбинированный станок КС-2 сконструирован для передвижных мастерских, но он может применяться и как стационарная установка. Станок имеет узел фуговального станка (ширина строгания 200 мм), узел круглопильного станка (высота пропила до 80 мм) и узел ленточнопильного станка (диаметр пильных шкивов 350 мм). Вес станка 300 кг, мощность электродвигателя 1,8 кет.
