Двухсторонний рейсмусовый станок С2Р8

Двухсторонний рейсмусовый станок С2Р8 (рис. 141) имеет два ножевых вала — верхний и нижний. Нижний ножевой вал установлен на суппорте, расположенном в нижнем столе. Суппорт выдвигается, что создает удобство при смене и заточке ножей. По высоте стол станка устанавливается посредством клинового устройства. Механизм подачи станка состоит из
восьми валиков, из них два передних — секционные. Рассчитаны двухсторонние рейсмусовые станки на ширину строгания 800 мм.

Выпущены и более мощные двухсторонние рейсмусовые станки С2Р12-1 и С2Р16. Эти станки имеют приспособление в виде когтей или секторов, препятствующее отбрасыванию материала назад. На станках допускается строгать только такие детали, длина которых не менее расстояния между передними и задними подающими валиками плюс 50 мм. Станки оборудованы приспособлением для заточки и фугования ножей.
Станки одновременно строгают с двух сторон на заданную толщину деревянные щиты, доски и брусья. Ширина строгания 1200 мм, скорость подачи 8, 12, 16 и 24 м/мин.

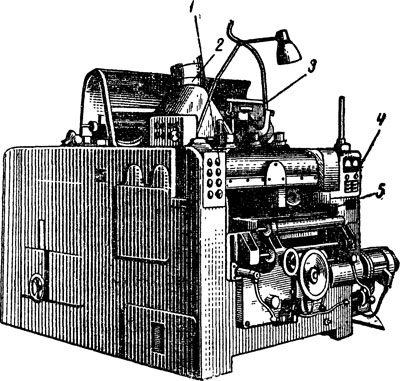

Рис. 141, Двухсторонний рейсмусовый станок С2Р8:
1 — кнопочная станция, 2 — эксгаустерный приемник, 3 — заточное устройство, 4 — приборы, 5 — стол
