Двухсторонний фуговальный станок С2Ф-4



Двухсторонний фуговальный станок С2Ф-4 с механической подачей и кромкофуговальной головкой показан на рис. 132. Станок применяется для одновременного строгания и фугования нижней пласти и правой кромки одной заготовки (строгание в угол). Станок состоит из чугунной станины, на которой на эксцентриковых опорах расположены две плиты — передняя 3 и задняя 9, между ними находится ножевой вал диаметром 125 и длиной 410 мму имеющий веерное ограждение 2. Вращается ножевой вал на шарикоподшипниках и приводится в движение электродвигателем 4,5 кет через клиноременную передачу. На плитах расположена направляющая линейка. Передняя плита служит направляющей для заготовок перед строганием, а задняя плита предназначена для движения заготовок при строгании. Величину снимаемого слоя древесины регулируют подъемом или опусканием переднего стола при помощи рукоятки 8, на которой имеется указатель высоты. Регулирование задней плиты производится винтом или гайкой 6. Ширина строгания станка 400 мм. Толщина обрабатываемой заготовки 15—100 мм,

толщина снимаемого слоя 6 мм, число ножей на валу 2—4, число оборотов в минуту ножевого вала 6000, вес станка 800 кг. На станке, помимо горизонтального ножевого вала, смонтирована вертикальная ножевая головка, посредством которой производится строгание кромки заготовки. Вертикальная ножевая головка укреплена на кромкофуговальном шпинделе 5, установленном на специальном суппорте. Автоподатчик и кромкофуговальная головка имеют индивидуальные электродвигатели. Поэтому привод шпинделя вертикальной ножевой головки осуществляется от одного электродвигателя мощностью 1,7 кет через клиноременную передачу. Заготовки и пиломатериалы подаются к горизонтальному ножевому валу при помощи автоподатчика 4, который приводится в движение другим электродвигателем через коробку скоростей. Автоподатчик находится сбоку станка на вертикальной штанге и в зависимости от толщины обрабатываемых заготовок может передвигаться в вертикальном и поперечном направлениях. Управление кнопочное.

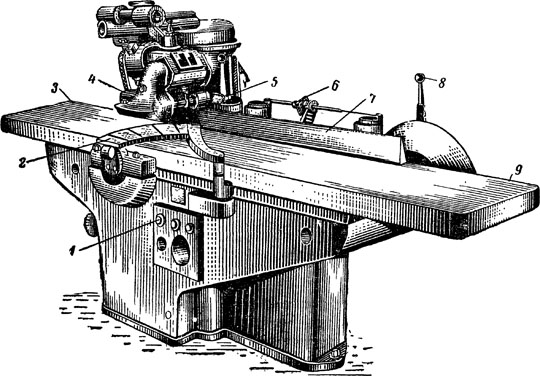

Рис. 132. Двухсторонний фуговальный станок С2Ф-4 с автоподатчиком и кромкофуговальной головкой:
1 — кнопки управления, 2 — веерное ограждение ножевого вала, 3 — задний стол, 4 — автоподатчик, 5 — кромкофуговальный шпиндель, 6 — винт настройки заднего стола по высоте, 7 — направляющая линейка, 8 — ручка эксцентрикового механизма настройки переднего стола по высоте, 9 — передний стол









Фуговальные станки с механической подачей деталей (рис.
133, а) более производительны, чем рассмотренные выше станки с ручной подачей.

Устройство для механизированной подачи деталей (рис. 133, б) имеет ролики, покрытые резиной, или конвейерную цепь. Ролики приводятся во вращение от электродвигателя через редуктор. Конвейерная цепь имеет пружинные пальцы, самоустанавливающиеся в соответствии с неровностями обрабатываемой детали. Бесконечные цепи пальцев, передвигаясь в сторону ножа, захватывают заготовку и продвигают ее над ножевым валом станка.

В зависимости от толщины обрабатываемых деталей конвейерную цепь можно устанавливать на разной высоте.

Цепь приводится в движение встроенным индивидуальным электродвигателем мощностью 0,6 кет.

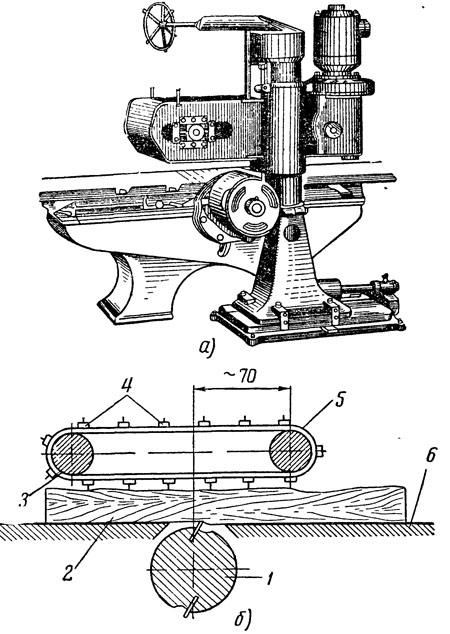

Рис. 133. Фуговальный станок и приспособление для механической подачи деталей:
а — общий вид станка; б — схема конвейерного механизма на фуговальном станке: 1 — ножевой вал, 2 — обрабатываемая заготовка, 3 — задняя плита, 4 — нажимные пальцы, 5 — конвейерная цепь, 6 - передняя плита
