Фуговальный станок СФ4-4

Фуговальный станок СФ4-4 (рис. 129) предназначен для строгания и выверки поверхности по плоскости и для фрезерования в угол досок и брусков. На станке имеется круглый двухножевой вал с клиновым креплением ножей. Шпиндель для вертикального фрезерования состоит из передней и задней направляющих линеек и шпиндельного блока с двухножевой головкой. Передняя линейка подвижная, ее перемещают в соответствии с заданной глубиной фрезерования; задняя линейка закреплена неподвижно. Шпиндель приводится в движение от индивидуального электродвигателя посредством клиновых ремней. Станок снабжается автоподатчиком УПА-3, который автоматически подает обрабатываемые детали.

Ширина строгания на станке 400 мм, толщина снимаемого слоя 6 мм, диаметр ножевого вала 125 мм, диаметр резания
128 мм, число ножей на валу 2, мощность электродвигателя ножевого вала 2,8 /сет, число оборотов ножевого вала в минуту 5000, вес станка 620 кг.

Фуговальный станок СФ4-4 дает возможность выполнять фугование и фрезерование, т. е. на одном станке совмещать несколько операций, для которых требуются два разных станка. Создается экономия производственных площадей, производительность оборудования повышается. Производительность труда увеличивается вдвое за счет ускорения подачи и сокращения числа рабочих.

Рис. 129. Фуговальный станок СФ4-4


Для предупреждения несчастных случаев над ножевым валом устанавливают защитный щиток или предохранительную штору (рис. 130, а, б), которые во время работы самой обрабатываемой деталью отодвигаются в сторону, а после прохода детали под действием пружины вновь закрывают весь ножевой вал.

Для механизации подачи заготовки можно , применять приставные роликовые автоподатчики, у которых ролики приводятся во вращение от электродвигателя через редуктор. Корпус автоподатчика (рис. 130, в), при помощи рычагов и стойки может быть установлен так, что ролики будут прижимать обрабатываемую заготовку к столу или к направляющей линейке.

Существующие ограждения для деревообрабатывающих станков в своем большинстве громоздки и не отличаются универсальностью. Курганский завод деревообрабатывающих станков выпускает автоподатчик УПА-3, который может быть использован как универсальное ограждение на круглопильном, строгальном и фрезерном станках. Автоподатчик УПА-3 включает в себя фланцевый электродвигатель, червячный редуктор с четырехступенчатой коробкой скоростей и подающие материал ролики. Ролики могут быть металлическими рифлеными или обрезиненными с косой насечкой. В автоподающем устройстве имеется также приспособление для установки его на станках в различных положениях.

Пользуясь автоподатчиком УПА, стойку с приспособлением устанавливают либо на столе станка, либо на укрепленной рядом со станком площадке, а также на отдельном фундаменте справа или слева от станка.

Корпус автоподатчика с помощью шарниров и стойки может быть установлен так, что ролики будут прижимать заготовку при ее обработке к столу или к направляющей линейке.


На фуговальном станке автоподатчик УПА-3 установлен так, что первая пара роликов находится над передней частью стола, вторая и третья пары располагаются над задней (рис. 131). По ширине станка подающие ролики устанавливаются посередине строгаемого материала.

Расстояние между роликами и столом станка устанавливается меньше толщины подаваемого материала. Материал до второй пары роликов подается вручную, а далее — автоподатчиком.

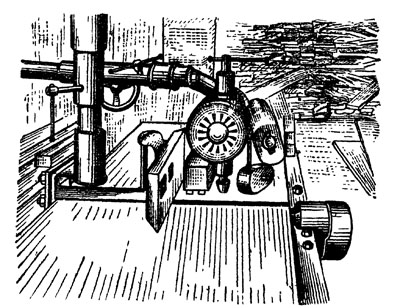

Рис. 131. Универсальное ограждение — автоподатчик УПА-3 (вид со стороны обрабатываемого материала)
