КЛЕЕВОЙ МЕТОД КРЕПЛЕНИЯ НИЗА ОБУВИ





Сушка и активация клеевых пленок (склеивание деталей обуви)





 Нанесение клея в виде растворов полимеров обусловливает необходимость процессов сушки для удаления растворителя из клеевых пленок. Нанесение клеевой пленки из расплава (например, наиритового каучука) невозможно из-за высокой вязкости и низкой температуры термического распада каучука. Каучук необходимо перевести в вязкотекущее состояние путем растворения в органических растворителях, сформировать клеевую пленку из раствора и затем ее высушить. Таким образом, растворитель играет вспомогательную роль и должен быть полностью удален при сушке.

В процессе сушки клеевой пленки сначала происходит интенсивное испарение растворителя с ее поверхности, возникает и постоянно увеличивается по толщине плотный слой полимера, затрудняющий диффузию раствори-теля из внутренних слоев пленки. В результате конечная стадия сушки клеевой пленки протекает медленно и практически не доходит до конца. В клеевой пленке может оставаться до 10 % растворителя. Остаточный растворитель играет отрицательную роль, действуя как пластификатор, ослабляет межмолекулярное взаимодействие и снижает прочность клеевого шва. По возможности необходимо стремиться к наиболее полному удалению растворителя из клеевой пленки.

При слишком быстром испарении растворителя на начальной стадии сушки поверхность клеевой пленки охлаждается, что может вызвать конденсацию водяных паров на ее поверхности и снижение прочности склеивания. Чтобы избежать этого, в раствор клея рекомендуется добавлять менее летучие растворители, например бутилацетат.

При сушке клеевых пленок в естественных условиях для удаления необходимого количества растворителя требуется 60—90 мин. При двухразовом нанесении клея продолжительность сушки после первого нанесения составляет 5—15 мин, после второго нанесения 60—90 мин. Резиновые и кожаные подошвы и каблуки с высушенной клеевой пленкой выдерживают в течение суток при температуре окружающей среды. Полиуретановые, поливинилхлоридные и другие подошвы с полиуретановыми клеевыми пленками после сушки должны поступать на операции сборки для приклеивания подошв к верху обуви. Из-за вынужденной пролежки (при переходящем с выходных дней запасе) подошв с клеевыми пленками необходимо их освежать на подошвах или на обеих склеиваемых поверхностях 5 %-м полиуретановым клеем с последующей сушкой в течение 7—10 мин.Освежение полиуретановой клеевой пленки необходимо из-за введения отвердителя (изоцианата) в полиуретановый клей и структурирования (сшивания макромолекул) полиуретана при выдержке подошв с нанесенными клеевыми пленками.

Интенсифицированную сушку обеспечивают радиационный, радиационно-конвективный и инфракрасный способы сушки. Для обеспечения равномерного удаления растворителя по толщине клеевой пленки необходимо, чтобы основная часть лучистой энергии проходила через слой клея и поглощалась подложкой. В этом случае внутренние слои клеевой пленки будут получать дополнительное тепло от подложки, отверждение пленки будет



происходить изнутри, что ускорит процесс сушки и сократит количество остаточного растворителя в клеевой пленке.

Для создания такого распределения температуры внутри клеевой пленки следует применять инфракрасные излучатели с максимумом излучения в области наибольшей пропускной способности клеевой пленки. Наибольшая пропускная способность наиритовых клеевых пленок находится в области длин волн 1,6—2,2 и 4—5 мкм. Диапазону излучения 1,6—2,2 мкм соответствуют излучатели с температурой 1107—1527°С, а диапазону 4~ 5 мкм — 307—447 °С.

Ускоренную сушку клеевых пленок на затяжной кромке обуви с использованием инфракрасного излучения можно осуществить на установке ПРКС-0 в двух вариантах. По первому варианту (без совмещения с основной сушкой, клей наносится на затяжную кромку после влажно-тепловой фиксации формы обуви) в течение 5— 30 мин клеевые пленки высушиваются при температуре 50—55 °С. По второму варианту клеевую пленку сушат одновременно с основной сушкой обуви в течение 20— 22 мин при температуре 65—70 °С и постоянно работающем вентиляторе, отсасывающем пары растворителя.

При конвективном подводе тепловой энергии клеевые пленки высушивают в течение 3—4 мин при скорости движения сушильного агента 3 м/с и температуре 35— 45 °С.

Если конвективная или радиационная сушка не совмещается с термоактивацией и детали с клеевыми пленками не направляются на склеивание, необходимы выдержка и охлаждение клеевых пленок до комнатной температуры, чтобы не произошло их самослипание.

В процессе сушки клеевой пленки происходят усадочные явления, это приводит к возникновению в ней внутренних напряжений, которые снижают прочность склеивания. Основная причина появления внутренних напряжений — недеформируемость подложки при формировании клеевой пленки. Скрепленная с материалом клеевая пленка при удалении растворителя может сокращаться только по толщине, а в ней возникают напряжения, обусловливающие сокращения по длине. Для формирования слабонапряженных соединений подбирают оптимальный режим удаления растворителя. Как правило, в условиях естественной сушки клеевой пленки (при комнатной тем-пературе) образуется слабонапряженное клеевое соединение, так как успевают произойти релаксационные процессы при медленном удалении растворителя. Кроме того, при медленном испарении растворителя на поверхности клеевой пленки не образуются затвердевшие слои, препятствующие удалению остаточного растворителя.

По окончании сушки вследствие удаления растворителя клеевая пленка переходит из вязкотекучего состояния в высокоэластическое и теряет аутогезионные свойства. Для более полного контакта между клеевыми пленками при соединении деталей под прессом необходимо, чтобы макромолекулы полимера клеевых пленок приобрели кинетическую подвижность.

Эта подвижность может быть достигнута переводом клеевых пленок из высокоэластического состояния в вязкотекучее посредством тепловой активации или освежения растворителем.

Тепловая активация клеевых пленок вызывает взаимную диффузию макромолекул или их сегментов в граничных слоях контактирующих пленок при наложении склеиваемых поверхностей и последующем прессовании деталей. Охлаждение и кристаллизация клеевых пленок под прессом обеспечивают высокую прочность клеевого соединения.

Тепловая активация клеевых пленок осуществляется термоактиваторами различных конструкций, тепло генерируется ТЭНами. Температура активации измеряется техническим термометром со шкалой деления до 150 °С, установленным на уровне клеевой пленки. Продолжительность активации определяется временем, в течение которого клеевая пленка находится под действием постоянной температуры — температуры активации. Время нагревания клеевой пленки до температуры активации при определении продолжительности активации не учитывается.

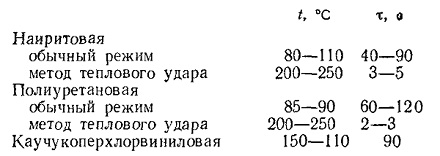

Режимы активации клеевых пленок









Наиболее целесообразно активировать клеевые пленки методом теплового удара в термоактиваторе ТА-О, т. е. путем быстрого облучения поверхности пленок при высокой температуре. При таком режиме активации клеевая пленка расплавляется, а деталь, на которую она нанесена, остается холодной. При отсутствии прогрева самих деталей, в частности подошв, уменьшается возможность их деформирования и вылетания неровностей следа обуви при прессовании. Меньшее количество тепла, аккумулированного склеиваемыми деталями, позволяет сократить время прессования, так как быстрее завершится охлаждение и кристаллизация клеевой пленки. Если в процессе активации детали обуви сильно нагреваются, они легко деформируются, теряют форму при прессовании, а клеевая пленка не успевает охладиться за короткое время прессования. После извлечения из пресса клеевая пленка будет сохранять пластические свойства, что приведет к нарушению клеевого шва и местному отклеиванию. Исходя из требования нагревать только клеевые пленки, целесообразно применять инфракрасные излучатели с максимумом излучения в области наибольшего поглощения ИК-лучей клеевыми пленками. Этому отвечают ИК-лучи при длине волны 1—3,43 мкм.

Наряду с автономными активаторами выпускают термоактиваторы проходного типа с выдвижным суппортом. Температура регулируется терморегуляторами с точностью ± (1—2) °С. Время выдержки при нагревании обеспечивает реле времени с точностью ±1 с или определяется скоростью движения конвейера.

При активации клеевых пленок органическими растворителями полимер набухает и переходит в вязкотекучее состояние, необходимое при совмещении пленок под прессом. Однако этот метод активации увеличивает время прессования до 10 мин. Активация клеевых пленок органическими растворителями широкого распространения не получила. Она целесообразна для нитроцеллюлозного и перхлорвинилового клеев, применение которых ограничено, так как они не являются быстросхватывающими и не могут обеспечить требуемую производительность труда на операциях склеивания.
