Нанесение клеев на поверхности деталей обуви

  Главная      Учебники - Промышленность     Справочник обувщика (Калита А.Н.) - 1989 год

 поиск по сайту



















содержание   ..  111  112  113  114  115  116  117  118  ..







КЛЕЕВОЙ МЕТОД КРЕПЛЕНИЯ НИЗА ОБУВИ





Нанесение клеев на поверхности деталей обуви



 Важным технологическим процессом, влияющим на прочность склеивания, является нанесение клея на поверхности деталей. Основными параметрами процесса нанесения клеев являются вязкость и концентрация клея, толщина клеевой пленки.

Вязкость влияет на смачиваемость клеем поверхности материалов и растекание его по поверхности. Характер микрореологических процессов на границе раздела адгезив — субстрат во многом определяется вязкостью клея. В процессе растекания клея по поверхности материала происходит ориентация макромолекул адгезива по поверхности субстрата, определяющая степень контакта клея с материалом и характер межфазных взаимодействий на границе раздела. Повышенная вязкость клея препятствует его прониканию в структуру материала, заполнению пор и углублений, снижает площадь контакта

между клеем и материалом. Низкая вязкость клея может привести к образованию тонкого клеевого слоя, так как прониканию низковязкого клея препятствует воздух, находящийся в порах и углублениях материала, в результате клей будет стекать с поверхности деталей, не образуя сплошной клеевой пленки.







Таблица VI.3. Концентрация клеев,



Детали

Клей

Нанесение

первое

второе

Кожаные полошвы и затяж­

Наиритовый

8—12

23—25

ная кромка заготовки верха

Пол и у р ета нов ы й

8—10

20

из кожи







Черные резиновые подошвы,

Наиритовый

10—12

18—20

наполненные техническим

Полиуретановый

5—7

15—20

углеродом







Подошвы из стироиипа и по-

»

10

20

лиуретана







Затяжная кромка заготовки

»

8—10

20

из барекса







Примечания: 1. На резиновые подошвы клей наносят

один раз

2. Латексные клеи имеют концентрацию около 50%.









Вязкость клея должна быть определена с учетом структуры склеиваемой поверхности. Для более рыхлых материалов применяют более низковязкие клеи, для плотных материалов вязкость клея должна быть увеличена. Для каждого материала и конкретного полимерного сырья вязкость клея подбирает экспериментальным путем лаборатория обувной фабрики.

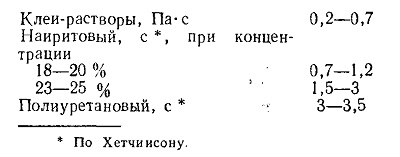

Оптимальная вязкость клеев









Особое внимание должно быть уделено контролю и регулированию вязкости при нанесении клеев-расплавов. Вязкость клеев-расплавов зависит от температуры нанесения, вязкость горячего расплава определяет его технологическую приемлемость и должна обеспечивать

бесперебойную работу оборудования, осуществляющего его нанесение. Технологическая лаборатория фабрики должна опытным путем подбирать оптимальные температуры нанесения клеев-расплавов, обеспечивающие максимальную прочность склеивания и бесперебойную работу клееподающих механизмов.

Вязкость клеев-растворов тесно связана с концентрацией клея, характеризующей количество полимера, растворенного в растворителе. Концентрация обувных клеев колеблется от 20 до 25 %, при двухразовом нанесении первый раз применяют клей 10- или 12 %-й концентрации. Первый раз наносят клей пониженной концентрации для более глубокого проникания его в макроструктуру кожи и ее уплотнения, создания как бы пропитывающего грунта (табл. VI.3).

На прочность клеевого шва влияет и толщина клеевой пленки. Это обусловлено изменением деформационной способности клеевого соединения в зависимости от деформационных свойств его элементов. В каждом конкретном случае имеется определенный оптимум толщины клеевой пленки. Лучшую деформационную способность проявляют клеевые соединения при толщине пленки наирито-вого клея 0,2—0,4 мм.

Клеи-растворы на затяжную кромку обуви наносят преимущественно вручную круглыми кистями из конского волоса. Операция трудоемкая, характеризуется низкими санитарно-гигиеническими условиями. Механизированное нанесение клея на затяжную кромку заготовки обуви осуществляется на автомате АН-4-0, входящем в состав полуавтоматической линии ПЛК-О. Клей наносится по всему периметру затяжной кромки методом печатания. Рабочими клееподающими органами являются пуансоны, представляющие собой подпружиненные клавиши, установленные по профилю следа колодки. Недостатком нанесения клея методом печатания является обработка ограниченного числа смежных размеров обуви одного фасона (четыре—шесть размеров).

Механизированное нанесение клея-раствора на затяжную кромку затянутой обуви осуществляется на машинах модели 721 фирмы «Сигма» (Италия) и модели 7 фирмы БУСМК (Великобритания). Затянутая обувь подается вручную к клееподающему устройству, обувь перемещается полимерным валиком с постоянной скоростью. Клей подается под давлением через систему

сопел, состоящих из дюр-алюминиевых трубок диаметром 2—2,2 мм (рис. VI. 1). Все клеенаносящие средства (сопла, щетки) во время останова машины должны погружаться в резервуар с растворителем, чтобы клей не затвердевал внутри клееподающей системы.

Машина НКП-0 (СССР) для нанесения клея по периметру подошвы и других деталей низа имеет производительность 2400 пар в смену.

Для нанесения клея на плоские подошвы различного профиля и толщины можно использовать клеенаносящие машины 264 фирмы «Ральфе» (Великобритания), 05154/Р1 фирмы «Свит», 1016 фирмы «Гестика» (ФРГ).

Наибольший интерес представляет машина 1075 фирмы «Гестика» (ФРГ): клей наносится по контуру не только плоских, но и формованных подошв с каблуком, с бортиком по всему периметру. Подошва при этом служит самокопиром.

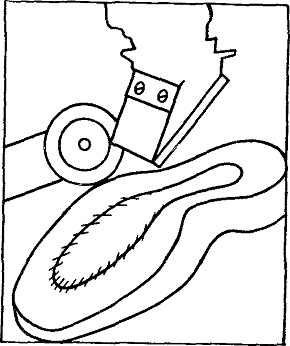

Рис. VI.1. Транспортирующий полимерный валик и трубчатые сопла для нанесения клея





































содержание   ..  111  112  113  114  115  116  117  118  ..
