Влажно-тепловое воздействие применяется для фиксации формы обуви с
верхом из натуральных кож. Совместное действие тепловой энергии и влаги
интенсифицирует релаксационные процессы и снижение внутренних напряжений
отформованной заготовки верха. В некоторых случаях влажно-тепловая
фиксация используется и для обуви с верхом из синтетических кож или
комби-нации материалов. В этих случаях решающее значение для фиксации
формы обуви имеет тепловое воздействие.
Влажно-тепловая фиксация обуви включает воздействие влажным теплым
воздухом на первом этапе, сухим горячим на втором и завершается
обработкой холодным воздухом. По данным научно-исследовательского
института обувной промышленности «Сатра» (Великобритания),
формоустойчивость обуви после выдержки ее на колодке сохраняется в
течение двух месяцев.
Установки для влажно-тепловой фиксации обеспечивают следующие режимы
работы: температура во влажной зоне 60—70 °С и относительная влажность
паровоздушной смеси 60—100 %, температура во второй зоне 110—160 °С.
Для влажно-тепловой обработки применяют установки: ротационные (с
вращающейся этажеркой) — ВТО О (конструкции ЦНИИКП и ГПИ-2), проходные —
УТФ-0 (СССР), фирм БУСМК, «Сатра», модели ОМВ/МбОО фирмы «Анвер»,
элеваторные с люлькой для обуви фирмы «Ай-Си-Ай» (США); камерные — фирмы
«Ринальди» (Италия).
ЦНИИКП рекомендует несколько режимов влажнотепловой фиксации формы обуви
в зависимости от вида материалов, применяемых для верха.

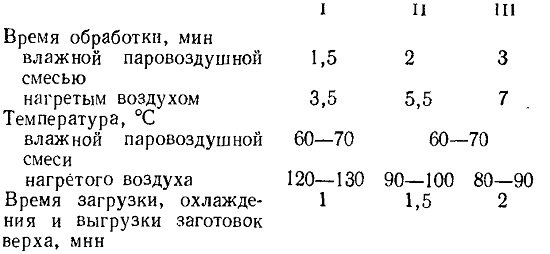

Режимы влажно-тепловой фиксации формы обуви
Примечание. Режим I — для обуви с верхом из кож с естественной лицевой
поверхностью, не меняющей цвет, режимы II и III —с верхом из кож о
искусственной и облагороженной лицевой поверхностью.
Режим фиксации формы обуви зависит от многих факторов, в том числе от
структуры и физико-механических свойств материалов, вида и
термостойкости лицевого покрытия, степени деформации, характера периодов
обработки, вида источников тепловой энергии и др. Поэтому
на практике целесообразно устанавливать оптимальные
режимы влажно-тепловой фиксации эмпирически в каждом конкретном случае и
уточнять с учетом имеющихся рекомендаций.
Основная область применения тепловой обработки — фиксация формы обуви с
верхом из искусственных и синтетических кож.
Режим обработки заготовок верха в установке УТОИК
Температура, °С, на стадии
I (нагревание) 70—130
II (охлаждение) 20
Скорость движения, м/с, на стадии I 5
Время, мин, на стадии
I............ 5—20
II ...........1—4
Искусственные кожи на тканевой основе и
синтетические кожи на волокнистой основе с тканевым слоем имеют низкие
остаточные удлинения и коэффициент поперечного сокращения, большие
упругие деформации. Все это приводит при формовании к большим
растяжениям плоских заготовок верха из искусственных кож и низкой
формоустойчивости обуви. Температуру и продолжительность фиксации
необходимо выбирать с учетом термомеханических кривых, а также
допустимых изменений свойств искусственных и синтетических кож.
Режим тепловой фиксации (при начальной
относительной деформации материала 8—10%)
Температура, °С
СК-2
120—140
СК-8, корфам
135—150
кларино
100—120
Время, мин
СК-2, СК-8, корфам
...
5—10
кларино
5—15
При фиксации формы обуви с верхом из искусственных
кож допускаемый интервал температур может быть установлен исходя из
характера изменения удельной поверхности пор 5УД, определяемой методом

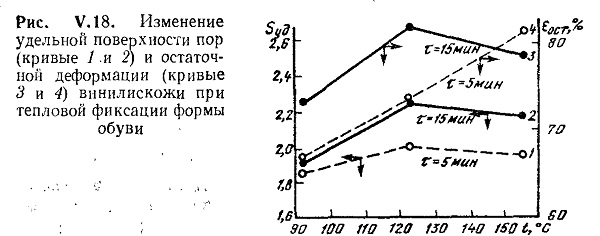

газовой хроматографии. Для искусственных кож с поливинил-хлоридным
покрытием интервал температур 120—130°С является критическим, при
котором наблюдается снижение 5уд и необратимое ухудшение свойств (рис.
V.18).
Внедрение новых методов увлажнения, сушки и влаж-но-тепловой обработки
обуви связано не только с решением технологических вопросов, но и с
выбором рациональных решений по охране окружающей среды, организации и
охране труда, наиболее эффективному техникоэкономическому использованию
ресурсов, энергии, оборудования.
Повышенная температура гигроскопических воздействий может вызвать
деструктивные изменения обувных материалов. Предельная температура —
температура, при которой происходит плавление, возгонка или разложение
материала. При установлении оптимальных параметров гигротермических
процессов (для обеспечения требуемых технологических и потребительских
свойств обуви) необходимо определять предельную температуру, степень
токсичности продуктов разложения и возгонки при гигротермических
воздействиях на синтетические и искусственные кожи, натуральные кожи с
покрытиями на основе полиэфируретанов. Следует установить фактическую
концентрацию вредных веществ в рабочем пространстве гигротермических
установок и в рабочих зонах производственных помещений, которая не
должна превышать предельно допустимой концентрации (ПДК). Чтобы избежать
выбросов вредных паров из установок в рабочее помещение, нормируется
минимальная скорость воздуха. При допустимой концентрации вредных паров
до 10 мг/м3 скорость воздуха должна быть не менее 0,7—1 м/с.
Особого внимания требуют вопросы обеспечения взрыво- и
пожаробезопасности. Недопустимо снижение
кратности обмена воздуха в сушильном пространстве,
так как повышение концентрации паров органических растворителей
(например, при сушке клеевых пленок из растворов наиритового клея) может
привести к образованию взрывоопасной смеси. Несмотря на интенсивное
разбавление паров растворителя воздухом (для гарантии безопасности
расход свежего воздуха на 1 л испаряющегося растворителя составляет 600
м3), выброс растворителя в окружающую среду наносит ущерб как окружающей
среде, так и экономике предприятия. Перспективна разработка
гигротермических установок с системой поглощения и последующей
рекуперацией испаряемых растворителей.
