V.3.2.

Кинетика процесса сушки деталей обуви



Сушка является процессом диффузионным, так как влага из материала в окружающую среду переходит при поверхностном испарении и диффузии ее из внутренних слоев к поверхности материала.

Для создания оптимального режима, при котором длительность сушки и расходы энергии наименьшие, а свойства высушиваемого материала соответствуют предъявляемым к ним требованиям, проводится анализ изменения среднего влагосодержания и средней температуры материала, т. е. изучается кинетика процесса.

Характер кинетических кривых определяется физикохимическими свойствами высушиваемого материала и закономерностями тепломассообмена его с окружающей средой.

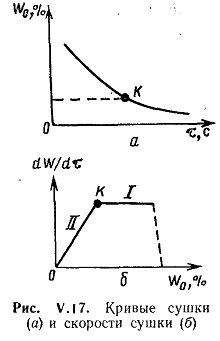

Кривая сушки отражает зависимость средней влажности W0 материала от продолжительности сушки т и строится по опытным данным, полученным при его взвешивании (рис. V.17, а). Анализ кривой сушки показывает, что материалы отдают влагу неравномерно, в связи с чем процесс сушки можно разделить на периоды с уменьшением влажности материала от начальной WH до критической ИРкр по линейному закону — первый период сушки, и по некоторой кривой, асимптотически приближающейся к кривой равновесной влажности Wp — второй период сушки. Достижение равновесной влажности Wv означает полное прекращение испарения влаги из материала. Однако на практике величина Wp в процессе сушки, как правило, не достигается. Конечная влажность материала превышает равновесную и зависит от технологических требований, а также условий сушки.

Под скоростью (интенсивностью) сушки понимается количество влаги, удаляемой в единицу времени с единицы поверхности высушиваемого материала







Скорость сушки можно определить и как уменьшение

влажности материала в единицу времени, %/с; кг/(кг/с)







Кривая скорости сушки (рис. V 17, б) позволяет более четко разграничить периоды
I к II сушки.

Из рис. V.17, а видно, что кривая скорости сушки имеет резко выраженную точку К перегиба, называемую критической точкой процесса сушки. Эта точка соответствует критической средней влажности материала и делит кривую на два отрезка. Первый отрезок представляет собой прямую линию и соответствует периоду постоянной скорости сушки. Второй отрезок представляет собой кривую и соответствует периоду падающей скорости сушки. Длительность обоих периодов различна и зависит от свойств материала, его формы, размеров и начальной влажности.

В I период сушки скорость внутренней диффузии в материале велика по сравнению со скоростью внешней диффузии и изнутри материала к его поверхности поступает достаточное количество влаги. Поэтому сушка в период постоянной скорости целиком обусловливается скоростью испарения влаги со свободной поверхности высушиваемого материала. В период постоянной скорости сушки давление пара над поверхностью материала равно его давлению над чистой жидкостью.

В I период скорость сушки не зависит ни от толщины материала, ни от его начального влагосодержания, а зависит от режимов сушки, температуры сушильного агента, скорости и влажности.

В течение II периода сушки скорость полностью обусловлена скоростью диффузии влаги к поверхности материала. Поэтому во II периоде скорость сушки зависит от толщины и влагосодержания материала и практически не зависит от скорости и влажности воздуха.





Во II периоде скорость сушки уменьшается и при достижении материалом равновесной влажности равна нулю.

Вид кривых скорости сушки во II периоде разнообразен и зависит от природы материала, формы связи влаги с материалом, механизма перемещения влаги. На скорость сушки материалов влияют температура, относительная влажность и скорость движения воздуха.
