Методы клеевой сборки заготовок верха обуви

  Главная      Учебники - Промышленность     Справочник обувщика (Калита А.Н.) - 1989 год

 поиск по сайту



















содержание   ..  40  41  42  43  44  45  46  47  48  49  50  ..



Клеевой метод скрепления заготовок верха обуви







Методы клеевой сборки заготовок верха обуви



 Клеевую сборку деталей заготовки верха можно проводить последовательно или по принципу сборки в пачку.

В первом случае последовательно соединяют детали верха, затем подкладки и после этого подкладку по верхнему канту скрепляют с верхом.

Во втором случае сборку осуществляют на специальной матрице с центрирующим приспособлением. Все детали после нанесения клея на места скрепления и сушки складывают в таком порядке, как они должны быть в заготовке верха. Затем в прессе, верхняя подушка которого сделана из мягкой резины, одновременно склеивают всю заготовку.

Если выдержка после нанесения клея больше, чем предусмотрено технологией холодного склеивания (10 и 5 мин), также возможна активация клеевой пленки горячим воздухом уже после складывания деталей в пачку. В этом случае клеевые пленки не открыты, а находятся между склеиваемыми материалами, поэтому время активации увеличивают до 15—30 с.

Технология УкрНИИКП клеевого скрепления деталей верха летней открытой обуви тепловым методом предусматривает обработку заготовок из натуральных, искусственных и синтетических кож. Для данной технологи:

применяют быстросхватывающий клей ББК на основе дивинилстирольного термоэластопласта ДСТ-30, полихлоропреновый клей и клей на основе полиуретанового каучука «Десмоколл-400» (табл. III.5).

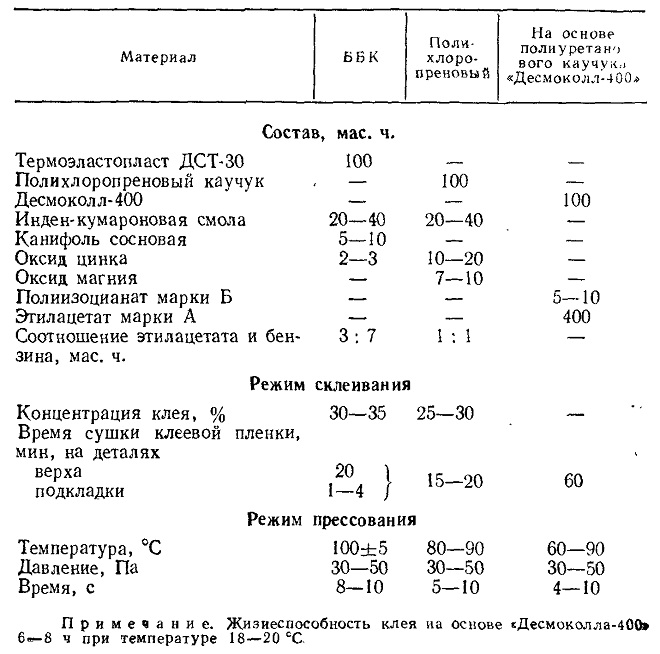

Таблица III.5. Клеи для теплового метода склеивания







Технологический процесс клеевого скрепления деталей заготовок летней открытой обуви заключается в следующем. После выравнивания деталей верха и подкладки по толщине наносят любой из указанных клеев на бах-тармяные стороны деталей верха и подкладки на машинах 01287/Р1 или 01230/Р2, МНВ-О. Клеевую пленку сушат в естественных условиях. Затем все детали верха накладывают на детали подкладки так, чтобы их контуры совпадали, и дублируют на прессах ДВ-1-0 (СССР), В67А/600 фирмы «Шен» (ФРГ) при температуре верхней плиты пресса 60—100 °С, давлении 30—50 Па в течение



5—10 с. Детали верха и подкладки летней открытой обуви должны быть прочно склеены. Прочность клеевого шва должна быть не ниже прочности ниточного шва согласно ГОСТ 26167—84 «Обувь. Нормы прочности».

Обработку краев деталей верха, одновременное тиснение декоративных рисунков и имитационных строчек производят резаками-электродами на прессах ПГТП-45-0 и ПГТП-ЮО-О (СССР), 22ES фирмы «Шен» (ФРГ). Эту операцию можно также выполнять на высокочастотном оборудовании для сварки и вырубания деталей верха обуви типа Но2 и КТР фирмы БУСМК (Великобритания). Параметры выполнения операции зависят от площади деталей верха, применяемых материалов и мощности высокочастотного оборудования. При работе на высокочастотных установках типа УЗП-6000 необходимо последующее отсекание припусков вдоль видимых краев.

При необходимости детали верха перфорируют. Пряжечные и чересподъемные ремни прикрепляют нитками или хольнитенами.

При клеевом скреплении деталей верха летней открытой обуви должны быть:

припуск 2—2,5 мм вдоль обрабатываемых краев деталей верха и подкладки;

четко выраженные рельефные рисунки и имитационные строчки;

глубина тиснения рисунка не более 50 % толщины обрабатываемого материала.

Лицевое покрытие материалов не должно быть повреждено нагретыми резаками-электродами, расстояния имитационных строчек от края и между собой, а также частота стежков произвольные.























содержание   ..  40  41  42  43  44  45  46  47  48  49  50  ..
