Обработка видимых краев деталей верха обуви

Обработка краев деталей верха обуви тепловым способом

 Края деталей верха обуви из различных материалов можно обрабатывать тепловым способом с помощью резаков-электродов.

Резаки-электроды для обработки краев деталей верха обуви, деталей заготовки и одновременного тиснения декоративных рисунков, имитации строчек представляют собой соединение в определенном порядке тиснильного элемента — электрода (матрицы) и режущего элемента — резака.

Тиснящая часть резака-электрода может быть установлена относительно режущей части в жестконеподвижном, жесткорегулируемом или подпружиненном положении (рис. III.3). При обработке деталей заготовок верха из искусственных и синтетических материалов это соединение неподвижное жесткое, так как материалы имеют постоянную толщину (рис. III.3, а).

Электрод (матрица) 1 неподвижно установлен относительно резака 2 заклепками или болтами 3. Электрод и резак прикреплены к монтажной плите 4. В неподвижных резаках-электродах может быть установлен перфоратор, Режущая часть резака-электрода проходит вдоль видимых краев детали заготовки верха и оплавляет края во время их раскроя.

В жесткорегулируемом резаке-электроде электрод может перемещаться по высоте относительно резака в зависимости от толщины обрабатываемого материала. Разность высот тиснящей и режущей частей резака-электрода составляет 0,25—0,5 толщины обрабатываемых материалов, ее устанавливают экспериментально в зависимости от упругопластических свойств материалов.

В жесткорегулируемом резаке-электроде к основанию 1 (рис. III.3, б) неподвижно прикреплен резак 2, а на плите 3 установлен электрод 4 Между плитой и основанием проложены прокладки 5. Положение электрода

относительно резака регулируют толщиной прокладок. Плита соединена с основанием винтами 6. При необходимости на основании устанавливают перфоратор 7.

При обработке деталей из натуральной кожи, толщина которой нестабильна, хотя предварительно детали выравнивают по толщине, применяют резаки-электроды с подвижным (подпружиненным) соединением тиснящей и режущей частей (рис. III.3, в). Электрод 1 неподвижно установлен на промежуточной плите 4, резак 2 неподвижно установлен на основании 3. Между промежуточной плитой и основанием расположены пружины 5. Однако подпружиненные резаки-электроды сложны в изготовлении. Наиболее простым инструментом являются неподвижные резаки-электроды.

Операцию выполняют на прессах ПГТП-45-0, ПГТП-100-О, 22ES фирмы «Шен» (ФРГ) с помощью резаков-электродов.

Технология тепловой обработки краев деталей верха обуви заключается в следующем. Предварительно собранные детали, узлы заготовки дублируют на прессе ДВ-1-0 при температуре верхней плиты 60—100 °С, давлении 30—50 Па в течение 5—10 с.

Дублированные детали или узлы заготовок укладывают на резак-электрод, расположенный в трафарете, и помещают все между плитами пресса. В местах действия резака-электрода происходит одновременное тиснение декоративных рисунков, строчек, меток для последующей сборки, обрезка и обработка краев деталей из натуральных кож при температуре 60—100 °С, из искусственных И синтетических кож при температуре 70—80 °С под давлением 1400—1600 Па в течение 2—4 с в зависимости от толщины и вида покрытия материала, типа оборудования.

Для четкости изображений (декоративные рисунки, имитационные строчки) на прессе используют лист картона, поливинилхлоридную плиту, металлическую пластину толщиной 5—6 мм с наклеенными двумя-тремя слоями корда или слоем пористой резины толщиной 2—3 мм.

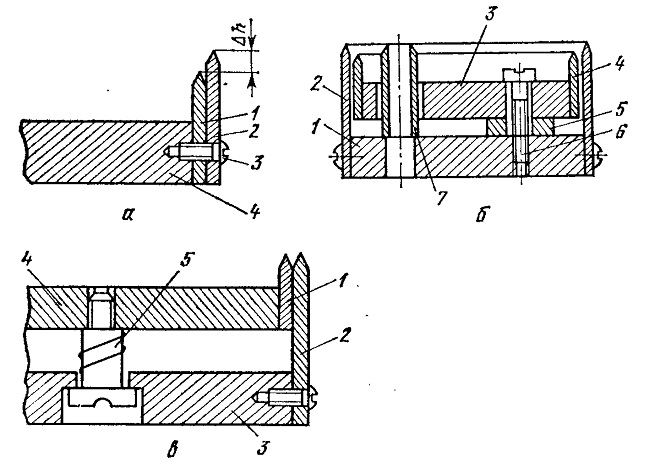

Рис. 111.3. Резаки-электроды: а — неподвижный для искусственных и синтетических кож; б — жесткорегулируемый комбинированный; в — подпружиненный для натуральных кож
