III.1.3.

Утонение краев деталей верха обуви



Все края деталей верха, кроме краев затяжной кромки, утоняют. Видимые края деталей верха обуви утоняют для получения тонкого красивого канта. Невидимые края деталей верха утоняют для того, чтобы при скреплении деталей не образовывались грубые швы, вызывающие потертость стопы в процессе эксплуатации обуви.

Ширина и толщина утонения деталей зависят от назначения операции. При обработке деталей верха под загибку, выворотку, обрезку и горячее формование наружные края утоняют с бахтармяной стороны с таким расчетом, чтобы толщина обработанного края была равна первоначальной толщине материала.



Толщина утоненного края под строчку зависит от исходной толщины деталей, но не должна превышать половины первоначальной толщины. Для сохранения прочности деталей из синтетических кож утонение их краев по толщине меньше, чем утонение краев кожаных деталей. Утоненные края деталей верха должны соответствовать нормативам, указанным в табл. III.2.

Утонение краев деталей верха обуви производят на машинах АСГ-13 и АСГ-13-1-0 (СССР), 0П46/Р5 (ЧССР), 3S-FZ и 3S-RZ фирмы «Фортуна» (ФРГ), типа 159 фирмы «Сигма» (Италия), NC-SI фирмы «Камога» (Италия) и др.

Профиль утоненного края детали зависит от формы рабочей части прижимной лапки и ее положения, а ширина утонения — от положения бокового упора.

На указанных машинах можно получить пять профилей утонения (рис. III.1).

Для обработки краев деталей верха взагибку целесообразно использовать профили а, г, д\ в обжиг — в; под строчку — б.

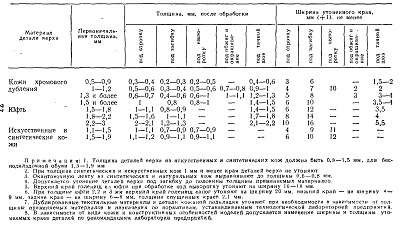

Т а б л и ц а III.2. Нормативы утонения краев деталей верха обуви

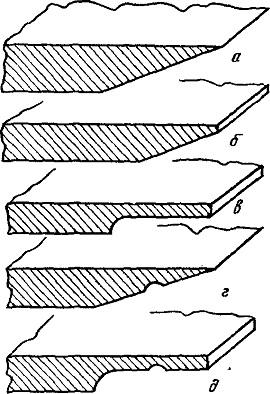

Рис. 111.1. Профили утоненных краев деталей верха обуви:
а — наклонный с острым краем;
б наклонный с притупленным краем; в — прямой; г — наклонный с желобком; д — прямой с желобком
