II.

ОБРАБОТКА ДЕТАЛЕЙ НИЗА ОБУВИ

Вырубленные или формованные детали низа должны быть обработаны для обеспечения точного прикрепления их к обуви. Характер обработки зависит от назначения и материала деталей, конструкции и метода крепления с верхом обуви.

11.1.

ОСНОВНЫЕ НОРМАТИВЫ И РЕЖИМЫ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ОБРАБОТКИ ДЕТАЛЕЙ НИЗА ОБУВИ


Выравнивание по толщине. Операцию выполняют для деталей, вырубленных из кожи. Выравнивание производят с нелицевой стороны деталей на проходных валичных машинах ДН-2-0 путем срезания излишков материала неподвижным ножом, установленным позади рабочих валков. После выравнивания толщина деталей должна соответствовать требованиям ОСТ 17-12—83. Толщину деталей замеряют посередине. Допускается уменьшение толщины в пяточной части подошв на 0,5 мм в сравнении с толщиной в пучковой части, в геленочной части — на

0,3 мм. Разница толщины деталей в партии не должна превышать 0,5 мм.
Толщину деталей из искусственных кож обычно выравнивают на проходных машинах ленточным ножом. Толщину после выравнивания замеряют толщиномером ТР-25-100 (ГОСТ 11358—74).

Шлифование. Выполняют для удаления поверхностных повреждений (для подошв из кожи), подготовки деталей к сборке и отделке. Для шлифования применяют шлифовальные шкурки (ГОСТ 5009—82), шлифовальные круги (ГОСТ 2424—83) или алмазный барабан АБ-1 марки АСРЭ-1 (ТУ 037-107—75) с наплавленными по диагонали полосами из зерен искусственных алмазов.

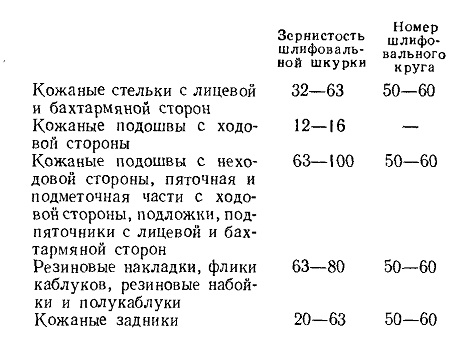

Для шлифования всей поверхности деталей используют проходное оборудование 04163/P3. При частичном шлифовании (например, шлифование лицевой стороны пяточной или подметочной части подошв) применяют оборудование с консольно закрепленными рабочими органами. Ниже приведены обрабатываемые детали и рекомендуемые шлифовальные материалы.

Надсекание деталей. Операцию выполняют для повышения гибкости обуви. Надсекают кожаные стельки для обуви клеевого, рантового, доппельного и литьевого методов крепления. Детали надсекают в пучковой части с бахтармяной стороны параллельно линии пучков на ширину 25—60 мм. Расстояние между линиями 5—10 мм, между надрезами 4—6 мм, глубина надрезов не более 1/3 толщины стельки. Для надсечки используют машину кон-струкции ленинградского производственного обувного объединения «Скороход».

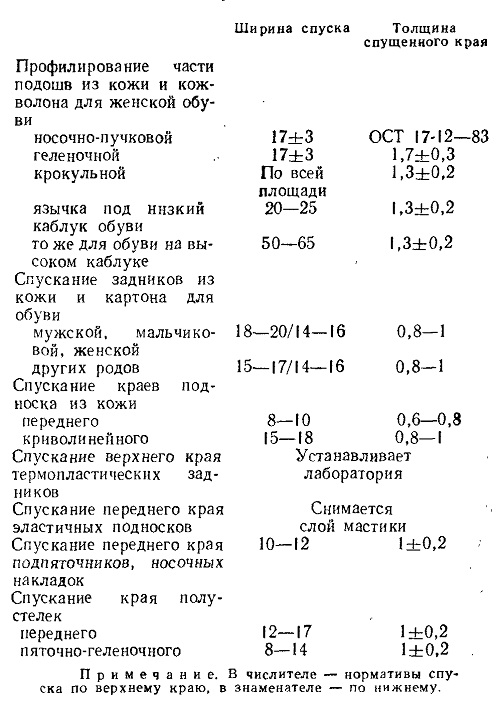

Профилирование (спускание краев) деталей. Операцию выполняют для придания плоским деталям заданного профиля. Для спускания краев используют машины АСГ-12, для профилирования по площади — машины 05167/РЗ. Ниже даны нормативы обработки краев деталей, мм.

Взъерошивание деталей с неходовой стороны. Операцию выполняют для кожаных подошв и подложек, формованных подошв из полимерных материалов, кожаного слоя рантовых стелек с искусственной губой для увеличения прочности склеивания.

Ширина взъерошивания по всему периметру подошв и подметок 18 ± 1 мм, стелек до пяточной части 20—25 мм. В формованных подошвах и подошвах для обуви типа опанок взъерошивают также внутреннюю сторону бортика. Взъерошивание осуществляют шарошкой, торцовой фрезой или металлической щеткой. Допускается взамен взъерошивания кожаных подошв и подложек производить порезирование с образованием сетки мелких канавок глубиной 0,1—0,2 мм. После взъерошивания кожаных подошв и подложек удаляют длинные слабые волокна шлифовальной шкуркой зернистостью 63—100. Все детали после взъерошивания очищают от пыли.

Вырезание желобка в полустельках для укладывания металлического геленка. Желоб вырезают с неспущенной стороны полустелек на машинах МЖС-О. Желоб должен быть расположен по центру условной линии симметрии пяточной части стельки, глубина желоба 0,8 ± 0,2 мм. Операция исключается при применении полустелек с пазом и отверстием для укладки металлического геленка.

Прикрепление металлического геленка к стелькам. В зависимости от конструкции стелек металлический теленок располагают между стелькой и полустелькой или на внутренней поверхности стельки. При расположении металлического геленка между стелькой и полустелькой его прикрепляют предварительно к полустельке блочками или клеем в процессе склеивания стелек с полустельками.

При креплении блочками металлический геленок вкладывают в желобок или паз на полустельке и закрепляют одной или двумя блочками Б-24.

Для приклеивания металлического геленка стельки и полустельки промазывают клеем из наирита НТ концентрацией 23—25 % и высушивают 10—15 мин. Металлический геленок вкладывают в паз полустельки и всю конструкцию пропускают между рабочими валками машины конструкции объединения «Скороход». Ниже даны расстояния, мм, конца металлического геленка от пяточного закругления стельки.

Нанесение клея на стельки, полустельки, накладки и простилки. Сушка клея и склеивание деталей. В зависимости от вида использованного клея различают два способа клеевой сборки деталей стелек. При применении клея концентрацией 23—25 % его наносят на обе детали. Детали промазывают клеем из наирита НТ. Сушка в течение 10—15 мин. Затем складывают детали так, чтобы они совпадали по контуру, и дублируют, пропуская между рабочими валками машины для предварительного формования.

При использовании казеинового, поливинилацетат-ного или латексного клея его наносят на одну из деталей. Для склеивания собранные детали укладывают в кассеты и прессуют. Клей наносят на всю склеиваемую поверхность на машинах модели 1016 фирмы «Гестика» (ФРГ).

Выравнивание слоев комбинированных стелек. Образовавшиеся в процессе склеивания сдвиги стелек удаляют шлифованием на машине ШН-1-0 под прямым углом к плоскости, не повреждая контура основной стельки. Заусенцы снимают.

Снятие фаски в пяточно-геленочной части стелек.
Операцию выполняют на машине BGF-8 фирмы «Морбах» (ФРГ) так, чтобы угол наклона торца стельки продолжал боковую поверхность колодки. Ширина спущенного края 1,5 мм, толщина 4 мм. Контур пяточкой части стельки не должен быть поврежден.

Пробивание центрирующих отверстий в стельках. Операцию выполняют для стелек, применяемых при изготовлении обуви методом горячей вулканизации, и обуви, собираемой на полуавтоматических линиях ПЛК-1-0. В стельках для обуви метода горячей вулканизации центрирующее отверстие диаметром 7 мм пробивают в пяточной части на заданном расстоянии от пяточного закругления. Допускаемое смещение центра отверстия от боковых сторон стельки не более чем на 0,7 мм. Операцию выполняют на машине РР-401 «Анвер» (Франция).

В стельках для обуви, собираемой на линиях ПЛК.-1-0, пробивают центрирующие отверстия в пяточной и носочной частях на прессах ПФГ-1-О одновременно с формованием стелек. Размеры, форма и место пробиваемых отверстий должны соответствовать размерам, форме и расположению металлических крепителей.

Формование кожаных стелек и подошв. Детали формуют по одной полупаре на прессах 05020/Р6. Профиль следа стельки (подошвы) должен соответствовать профилю следа колодки данного фасона и размера. Режим формования зависит от конструкции и материала деталей.

Прикрепление подпяточников. Операцию выполняют на машине ПДН-0 или М-32-2. Подпяточник прикрепляют тремя скобками или обувными гвоздями. Два крепителя располагают на расстоянии 10—12 мм от прямого среза, один — на расстоянии 5—7 мм от пяточного закругления.
