СИСТЕМЫ РАСКРОЯ СИНТЕТИЧЕСКИХ И ИСКУССТВЕННЫХ КОЖ, ОБУВНЫХ ТКАНЕЙ - ЧАСТЬ 2

Раскрой искусственного меха на детали подкладки мужских полусапожек в комплекте с вкладными стельками снижает потери от некратности линейных размеров деталей и материала (рис. 1.28).

Настил для раскроя байки на детали подкладки под союзку дошкольных II подгруппы сапожек составляют

из сложенного вдоль материала (рис. 1.29). После выкраивания подкладки под союзку край разворачивают и выкраивают три стельки.

Ткани на вкладные стельки раскраивают по двум вариантам совмещения в пучках (рис. 1.30). Оба варианта обеспечивают высокие показатели использования площади настила.

На рнс. 1.31—1.33 показаны схемы раскроя материалов.

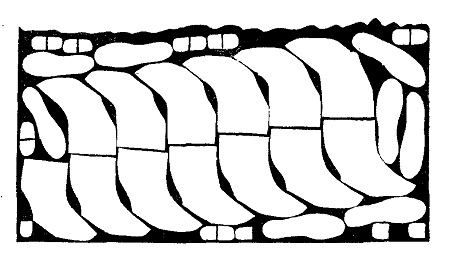

Рис. 1.28. Схема раскроя яскусственного меха на детали подкладки мужских полусапожек в комбинации с вкладными стельками (составлена Г. В. Амплеевой)

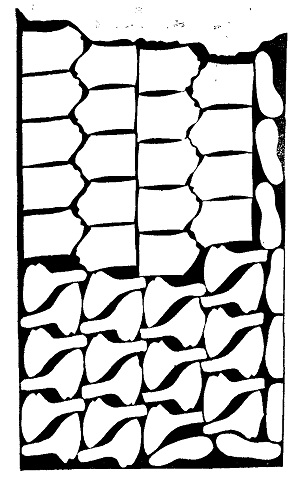

Рис. 1.29. Схема раскроя байки шириной 152 ± 2 см на детали подкладки дошкольных II подгруппы са-пожек (составлена Д. И. Тарасовой)

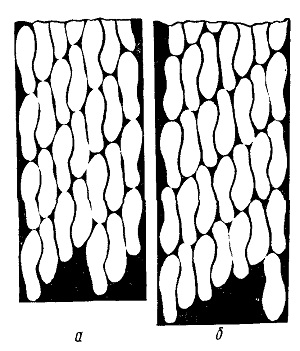

Рис. 1.30. Схемы (а,б) раскроя тканей на вкладные стельки (составлена Р. М. Вольвич)

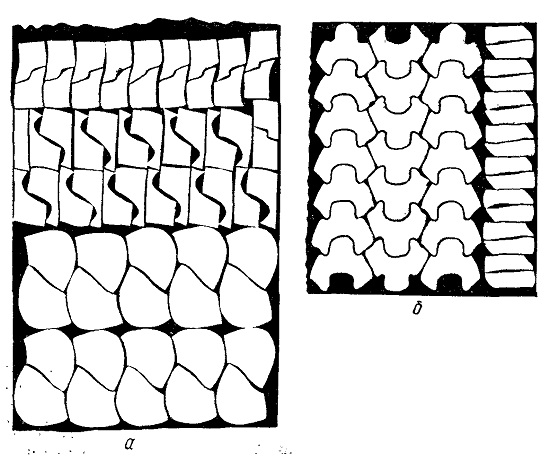

Рис. 1.31. Схемы раскроя бязи шириной 90 ± 1,5 см на детали межподкладки:
а — женских сапожек (составлена Н. П. Лотоцкой); б — мужских полуботинок (составлена М. Г. Енифаиовой)

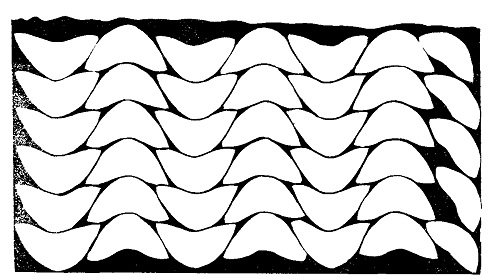

Рис. 1.32. Схема раскроя бязи шириной 80 ± 1,5 см на подноски (составлена Н. А. Небогатых)

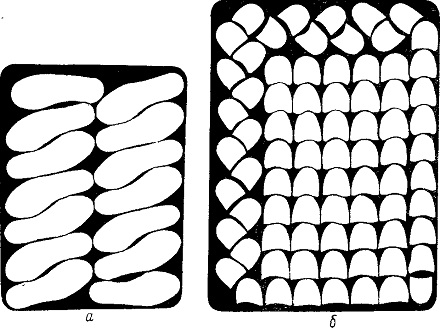

Рис. 1.33. Схемы разруба резиновых пластин: а — на мужские подошвы (составлена В. И. Терешко); 6 — на каблуки для школьных туфель (составлена В. И. Терешко)
