Системы разруба кож на детали низа обуви

Делюжечная система разруба кож на детали низа обуви

Делюжечная система разруба (рис. 1.20, а) характеризуется расположением деталей вдоль кожи (продольный разруб) и более или менее четко выраженными четырьмя-пятью поперечными рядами, напоминающими делюжки, хотя предварительно кожи на делюжки не разрубают.

Кожи по этой системе можно начинать разрубать от линии реза воротка или от огузочной части чепрака.

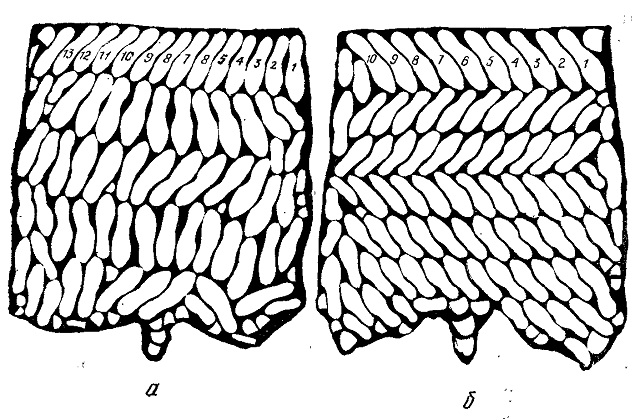

Рис. 1.20. Схемы разруба чепрака: а — категории 3,1—3,5 мм П сорта на стельки для женской обуви составлена на фабрике «Скороход»); б — категории 3,6 — 4 мм I сорта на подошвы для женской обуви (составлена Е. Е. Патрикеевой)

При повышенной сбежистости чепрака наиболее выгодно начало разруба от линии реза воротка. При системе параллелограмма существуют и другие варианты совмещения деталей. На рис. 1.20, б представлена комбинированная система совмещения деталей с использованием системы совмещения деталей носочными частями встык и делюжечной. Две последние можно рекомендовать для разруба чепраков III и IV сортов, небольших площадей (80—110 дм2), а также большой сбежистости и низких категорий.

Воротки также разрубают по системе параллелограмма. Детали (подошвы, подложки, стельки) располагают поперек хребтовой линии (рис. 1.21, а). Разруб начинают от линии реза воротка с правого или левого угла. Вдоль линии реза воротка вырубают 3—4 детали, затем резак поворачивают на 180° так, чтобы он касался линии реза тремя точками.

При разрубе воротков на задники расположение деталей должно быть под углом (рис. 1.21, б) или параллельно хребтовой линии (рис. 1.21, в).

Полы разрубают по системе параллелограмма (рис. 1.22). Детали должны быть направлены вдоль линии реза полы. Разруб начинают от задней лапы, затем Шестью-семью ударами пресса вдоль линии реза полы раз-рубают без поворота резака, после чего резак поворачивают на 180° и совмещают его тремя точками с линией реза. Возможны и другие системы совмещения деталей.

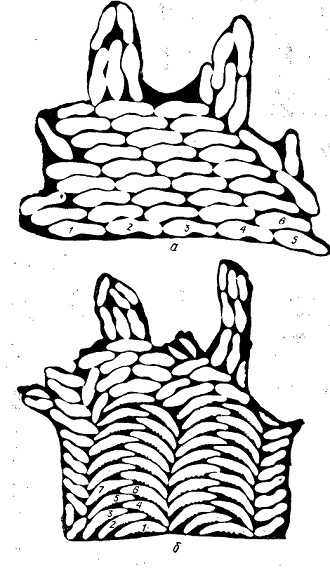

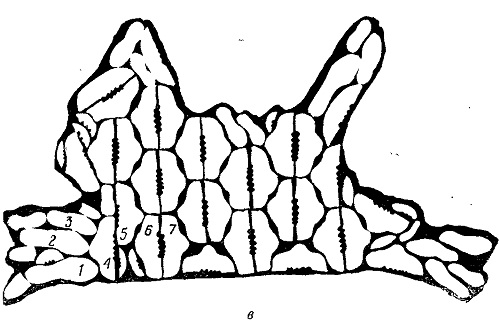

Рис. 1.21. Схемы разруба воротка: а, б — категории 3,1—3,5 мм I сорта соответственно на стельки (составлена В. М. Балаткиной) и задники женской обуви (составлена Р. Ф. Ивановой); в — категории 2,6 — 3 мм 1 сорта на фигурный задник для мужской обуви с верхом из юфти (составлена объединением «Уралобувь»)

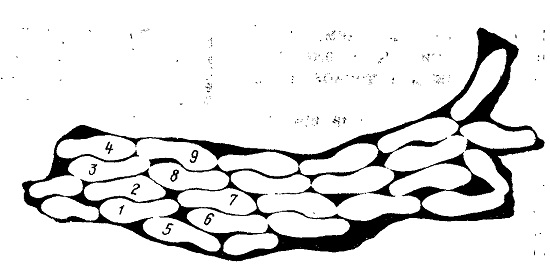

Рис. 1.22. Схема разруба полы категории 2,6—3 мм I сорта на стельки для девичьей обуви (составлена С. Н. Новиковой)
