Системы разруба кож на детали низа обуви

 Различают три основные системы разруба: прямолинейно-поступательная (система параллелограмма), «елочка» (или носочными частями встык) и делюжная.

При разрубе чепраков по прямолинейно-поступательной системе могут быть три основных начала разруба

от середины огузочной части вдоль хребтовой линии (рис. 1.19, а):

от середины воротковой части (от линии реза воротка) вдоль хребтовой линии (рис. 1.19, б и в);

от воротковой части (от линии реза воротка) вдоль линии реза полы (рис. 1.19, г).

Начало разруба чепрака резаками на подошвы или Стельки зависит от его категории. Резаки ставят, касаясь

пучками или пяточной частью хребтовой линии. При этом пучок и пяточная часть должны располагаться на некотором расстоянии от хребтовой линии. Это расстояние зависит от формы детали низа, его устанавливает лаборатория при разработке технологической карты разруба.

Пятью-шестью ударами пресса чепрак разрубают на две половинки. Затем каждую половинку разрубают по определенной системе. Резаки располагают параллельно хребтовой линии, образуя пять-шесть продольных рядов. Резаки подошв первого ряда располагают внутренней стороной к хребтовой линии, остальные детали — так, чтобы получить минимальное количество отходов при разрубе.

Вдоль линий реза пол и воротка вырубают менее ответственные детали низа в соответствии с толщиной и плотностью разрубаемых анатомических участков.

При разрубе кож I и II сортов не следует нарушать систему размещения резаков из-за наличия пороков. Вместо обхода их и нарушения системы размещения очерчивают пораженное место с помощью модели (детали). Деталь накладывают на пораженное место, очерчивают по контуру, но не вырубают, а разруб продолжают по принятой системе. После разруба кожи из очерченного места с прилежащими к нему межмодельными отходами вырубают детали обуви соответствующего качества и размера.

При значительном поражении площади кожи, особенно хребтовой линии, рекомендуется начинать разруб от места поражения к линии реза полы.

Система параллелограмма является наиболее выгодной для разруба подошвенных и стелечных чепраков, наилучшпм совмещением считается совмещение в пучках (см. рис. 1.19). Оно обеспечивает высокие показатели использования, выхода крупных деталей, ценностного использования как при разрубе кожи, т. е. с учетом выхода мелких деталей низа, так и при отсутствии потребности в мелких деталях.

Указанное совмещение эффективно также при разрубе чепраков на подошвы без пяточной части.

При разрубе чепраков на детали, которые совмещают носочными частями встык, отмечаются более или менее четко выраженные продольные ряды, детали в которых рас: положены под некоторым углом к горизонтальной линии. В пределах каждого ряда все детали направлены носками

в одну сторону, а пяточными частями в другую (см. рис. 1.19, в и г).

Носки деталей одного ряда совмещают с носками деталей смежного ряда, причем в первом ряду (слева и справа) все детали направлены пяточной частью к линии реза полы.

Чепраки по этой системе разрубают от линии реза воротка вдоль линии реза полы (рис. 1.19, г) и вдоль хребтовой линии (рис. 1.19, в).

В первом случае при разрубе получают по два парных продольных ряда (слева и справа), а из середины чепрака получают различные детали. Иногда получается целый ряд и в середине чепрака. Во втором случае детали располагают пяточной частью по обе стороны хребтовой линии. В основной части чепрака образуется четыре ряда Деталей, а из краевых зон припольной и огузочной частей чепрака вырубают детали соответствующего размера.

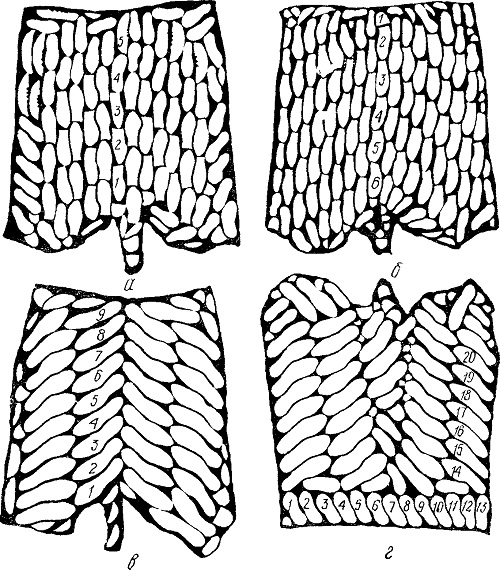

Рис. 1.19. Схемы разруба чепрака на подошвы для мужской обуви: а — категории 4,6 — 5 мм I сорта при совмещении в пучках (составлена В. А. Мельниченко); б —- категории 4,6 — 5 мм II со р та при совмещении в одну сторону (составлена В. А. Коровиным); в — категории 4,1 — 4,5 мм II сорта По системе «елочка» (составлена А. А. Якушевым); г — категории 4,6 — 5 мм II сорта при совмещении носочными частями (составлена Д, Ф. Патрикеевым)
