Посадка деревянного и пластмассового каблука
Деревянные и пластмассовые каблуки. Деревянные каблуки играют важную роль в проектировании новых образцов женской обуви и в облегчении веса обуви, так как они помогают сохранять необходимые соотношения, существующие между деталями обуви. Ниже приведены размеры деревянных каблуков и соответствующая этим размерам их высота.
Внедрение пластмассовых каблуков для новых образцов обуви содействует повышению ее износоустойчивости. При замене старых каблуков новыми следует соблюдать тот же вес каблука, принятый для данной обуви угол наклона, высоту подъема и соответствие линиям обуви (рис. 90). Каблук должен иметь правильное положение (рис. 91). Неправильная посадка каблука может вызвать дефекты обуви. Например, на рис. 92, а можно видеть, как под влиянием тяжести тела, которое давит на обувь в точке Л, происходит смещение каблука. Такое смещение каблука может разрушить свод. Кроме того, в результате смещения каблука вес тела давит на обувь в точке В, вызывая сжатие или затяжку, в то же время образуя выпуклости в точке Б. На рис. 92,6 показано, как под давлением ноги на пятку в точках А и В задник оттягивается назад и вызывает разрыв обуви в точке Б. В результате через короткое время каблук в точке В отделится от верха обуви, скоба свода стопы в точке Г поломается и сместит всю опору обуви, приведя в негодность обувь.

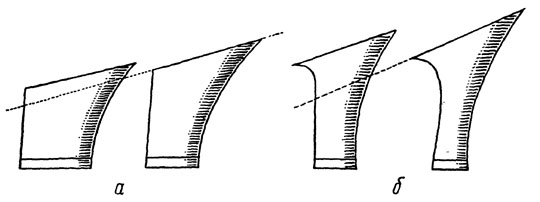

Рис. 90. Типы каблуков:

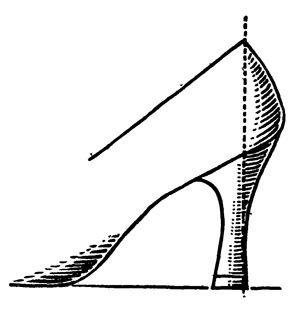

Рис. 91. Правильное положение каблука

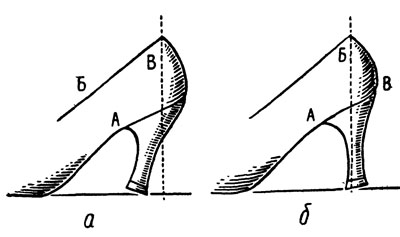

Рис. 92. Смещение каблука:
